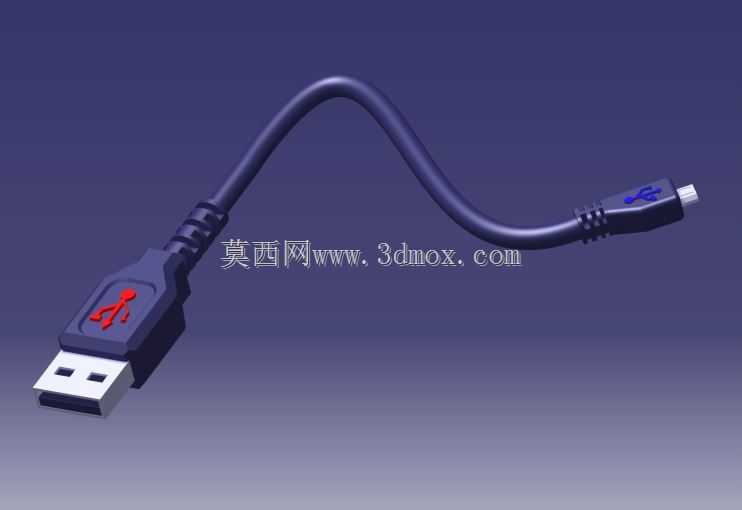

USB接口连接线缆三维结构设计

　　在日常电子设备互联场景中，USB线缆是应用覆盖范围最广的信号与电力传输载体，从桌面办公的外设连接、工业控制设备的调试通讯，到消费电子的充电与数据同步，都离不开这类标准化连接部件的支撑。做这类线缆的三维结构设计，首先要锚定实际使用中的弯折需求——很多场景下线缆需要在设备接口处反复弯折，比如插在机箱后置接口时需要避让周边线材、连接移动存储设备时需要适配狭小的桌面空间，因此线缆的外被弧度设计不能做生硬的直角转折，要预留自然的弯曲余量，避免长期使用后外被开裂、内部线芯折断。

　　从结构细节来看，线缆两端的接头部分需要严格匹配通用USB接口的装配公差，A型公头的金属屏蔽壳尺寸要符合通用插接要求，插拔时的导向斜面要做合理的圆角处理，既保证插接时的顺滑度，又能避免长期插拔后接口松动。接头尾部的防弯折护套是设计中的关键细节，这部分要做渐变的硬度过渡，从接头处的硬质塑胶逐步过渡到线缆外被的软质材质，分散弯折时的应力集中点，很多市售线缆容易在接头根部断裂，本质就是这个位置的应力没有做合理分散。线缆内部的线芯排布虽然在外观模型中不直接体现，但设计外被直径时要充分考虑内部线芯的填充空间，包含电力传输线、差分信号线、屏蔽层的总直径，外被壁厚要均匀，避免注塑成型时出现缩水、厚薄不均的问题。

　　实际建模过程中，线缆的弯曲形态不能随意绘制，要参考实际线材的最小弯曲半径要求，常规PVC外被的USB线缆最小弯曲半径一般不低于线缆外径的4倍，模型中呈现的自然弯曲弧度要符合这个工程要求，不能为了视觉效果做过度弯折，否则会给后续的结构验证带来误导。接头处的标识细节也要符合通用规范，比如USB标识的位置、方向，要保证插接时用户能快速识别正反，虽然现在很多Type-C接口支持正反插，但传统A型接口的标识方向依然是实际使用中提升体验的细节。

　　从安装边界来看，这类线缆在设备端的插接空间需要预留足够的操作余量，接头的整体长度要考虑到设备接口周边的结构干涉，比如很多轻薄本的接口间距较小，接头的塑胶外壳宽度不能过大，否则会遮挡相邻的接口。线缆的整体长度可以根据不同应用场景做系列化调整，但单段线缆的外被纹理、接头的合模线位置都要符合实际注塑生产的工艺要求，合模线要设置在接头的侧面非外观面，避免影响插接时的手感与外观质感。

　　在工业调试场景中，这类USB线缆经常需要连接编程器、PLC调试端口，反复插拔的频率远高于消费级使用场景，因此接头内部的卡扣结构要做合理的扣合量设计，保证插拔寿命达到通用标准，同时金属屏蔽壳要和线缆的屏蔽层做可靠连接，降低工业环境中的电磁干扰对信号传输的影响。建模时还要考虑线缆的重量分布，接头部分的重量和线缆本身的重量要匹配，避免线缆自身重量过大导致接头从设备接口中松脱，尤其是在垂直安装的设备接口上，这个配重平衡的细节会直接影响实际使用的可靠性。
