乘用车辆基础转向操控方向盘结构设计

　　在整车转向系统的人机交互链路里，方向盘是驾驶员直接施加操控力、接收路面反馈的核心终端部件，其结构设计的合理性直接决定驾驶操控的精准度与长时间驾驶的疲劳度，也是内饰人机工程校核的核心对象之一。日常做整车转向系统匹配时，首先要明确方向盘的安装边界：转向柱的安装花键规格是整个部件装配的基准，常见的乘用车型花键配合公差多选H7/g6的间隙配合，既保证装配时的导向便利性，也能避免行驶过程中配合松旷带来的操控虚位。轮缘的截面设计并非正圆形，多数量产车型会采用32-38mm的椭圆截面，贴合手掌自然握持的弧度，轮缘的整体外径根据车型定位差异，普通家用乘用车型多控制在360-380mm区间，运动取向车型会适当缩小到350mm左右来提升转向响应速度，商用车则会放大到450mm以上来降低转向施力强度。

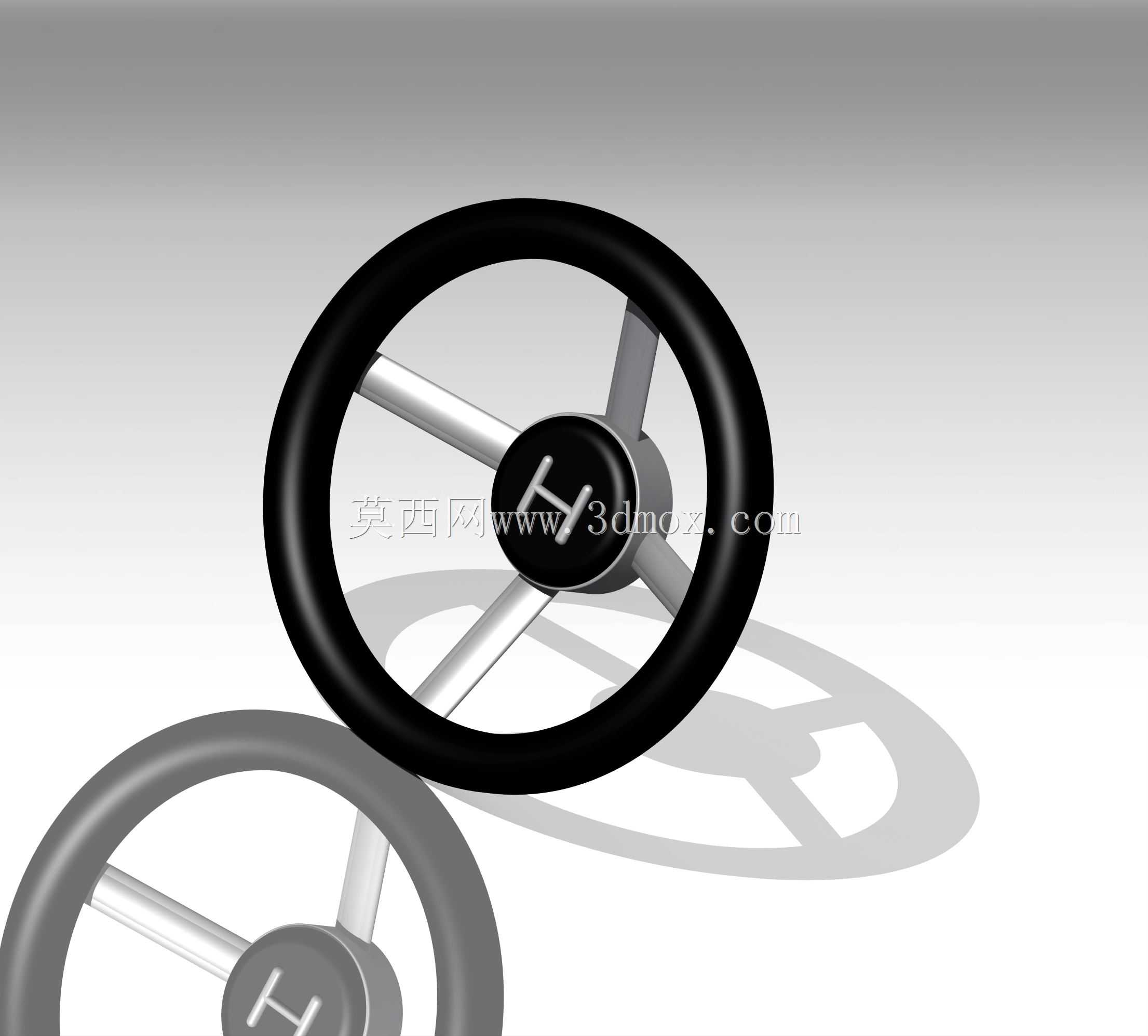

　　从功能特性来看，这个基础款方向盘采用三辐式支撑结构，三根辐条呈120度均匀分布，这种结构的优势在于辐条受力均匀，转向时的力传递路径更直接，同时预留了中间安全气囊模块的安装空间，也给多功能按键的后续拓展留出了安装位。轮圈部分采用硬质骨架外包覆的结构逻辑，内部金属骨架承担主要的结构强度，需要满足1200N以上的径向施压不发生塑性变形的强度要求，外部包覆层则承担握持摩擦力提升、触感优化的作用，基础款结构预留了不同包覆材质的替换空间，可根据车型配置等级匹配聚氨酯、真皮等不同材质的包覆层。中心的轮毂部分除了和转向柱花键连接的核心结构外，还集成了喇叭触点的安装位，按压轮缘任意位置都能通过辐条内部的传力结构触发喇叭触点，避免出现按压死角。

　　设计过程中首先要做的是人机工程校核，当驾驶员以标准驾驶坐姿就坐时，方向盘轮缘的上沿不能遮挡组合仪表的核心显示区域，轮缘平面和驾驶员躯干的夹角要控制在15-20度区间，保证手臂自然弯曲握持时的肌肉放松度，转向全程手腕不会出现过度弯折的情况。转向行程的校核也要同步匹配，方向盘从左极限到右极限的转动圈数根据转向器的传动比设定，家用车型多在2.8-3.2圈区间，对应的辐条转动角度要避免在满打方向时出现辐条和腿部干涉的情况。结构强度仿真环节，要重点校核辐条和轮毂连接位置的应力集中情况，车辆发生正面碰撞时，方向盘要能按照设计逻辑发生溃缩，配合转向柱的溃缩结构吸收冲击能量，避免刚性结构对驾驶员胸部造成硬性冲击。

　　实际装车应用场景里，这个基础结构的方向盘可以适配多数前置前驱的家用乘用车型，也可作为低速场地作业车辆、工程车辆的基础转向操控部件使用。安装时需要先完成转向柱的角度调整，再将方向盘花键对准转向柱主轴压装到位，最后锁紧中心固定螺母，锁紧扭矩要控制在45-55N·m区间，扭矩过小会导致行驶中方向盘松旷，扭矩过大则可能压溃花键结构导致配合失效。日常使用过程中，轮缘的包覆层要避免接触有机溶剂，防止出现表层腐蚀脱落，辐条位置不要额外加装过重的装饰配件，避免破坏方向盘的动平衡，导致高速行驶时出现方向盘抖动的问题。如果后续要拓展多功能按键、换挡拨片等配置，只需要在对应辐条位置预留安装槽，内部走线通过轮毂中心的走线孔连接到转向柱的游丝结构即可，不需要对主体骨架做结构性修改，具备不错的配置拓展适应性。
