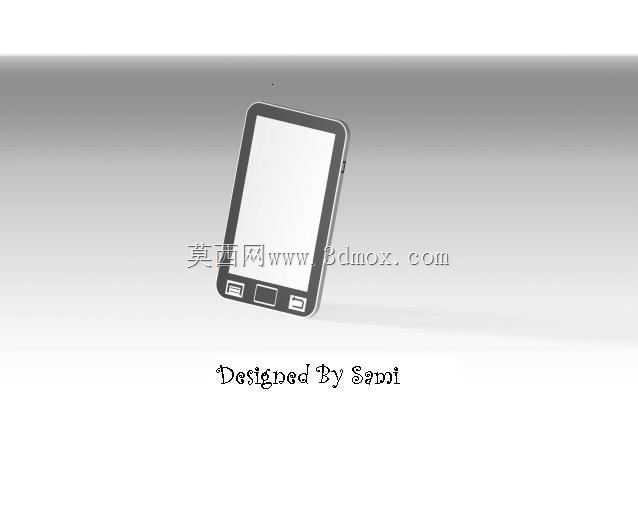

直板触控智能手机外观结构三维设计

　　这款直板触控移动通讯终端的三维结构设计，首先围绕单手握持的人机工程边界展开，整机外轮廓做了连续的圆角过渡处理，四个边角的R角曲率经过反复调整，既避免直角硌手的问题，也能在设备意外跌落时分散边角的冲击应力，降低外壳碎裂的风险。整机厚度控制在适配常规裤兜、上衣口袋收纳的尺寸区间，侧边的弧度贴合手掌自然弯曲时的虎口与指腹接触面，长时间握持不会产生明显的压痕。正面屏幕区域占据了正面绝大多数面积，屏幕四周的边框宽度做了均衡处理，上边框预留了受话器、前置感光元件的安装空间，下边框集成了实体功能按键区域，按键的凸起高度控制在0.3-0.5mm区间，既保证按压时有清晰的触感反馈，也不会因为凸起过高造成口袋内误触。侧边结构上，左右两侧预留了音量调节、

　　电源按键的安装位，按键与中框的配合间隙控制在0.1mm以内，既保证按键按压时无卡滞，也能避免日常使用中灰尘、汗液从缝隙进入设备内部。设备背部为平整的后盖结构，边缘做了向中框过渡的斜切收边，后盖与中框的配合采用卡扣加局部定位柱的连接方式，不需要额外的专用工具即可完成后盖的拆卸，方便后续电池更换、SIM卡与存储扩展卡的安装操作，卡扣的分布位置经过受力仿真验证，在日常拆装过程中不会出现卡扣断裂的问题，同时装配完成后后盖与中框之间无明显段差，握持时不会有刮手的触感。从实际应用场景来看，这类直板触控设备作为日常个人移动通讯终端，需要兼顾便携性与操作易用性，设计过程中首先对内部元器件的堆叠做了合理规划：主板采用L型布局，避开电池的主安装区域，

　　电池仓的尺寸适配常规大容量锂聚合物电池的安装规格，电池与仓壁之间预留0.2mm的缓冲间隙，填充缓冲泡棉吸收日常使用中的振动冲击，避免电池受挤压出现安全隐患。受话器、扬声器、振动马达这些声学与振动元件的安装位置都做了对应的定位筋设计，每个元件都有独立的安装限位结构，装配时不需要额外打胶即可完成初步固定，提升产线装配的效率。屏幕组件的安装采用分层贴合的结构设计，触摸屏与显示面板之间预留均匀的贴合间隙，屏幕四周的密封胶条宽度一致，保证屏幕与中框之间的密封性能，减少日常使用中泼溅液体、灰尘进入屏幕下方造成显示故障的概率。接口部分，设备底部预留了充电与数据传输接口的安装位，接口周围做了加厚的加强筋结构，避免插拔数据线时外力过大造成接口开焊、

　　中框开裂的问题，接口的位置居中布置，兼顾充电时手持操作的便利性。在设计思路上，这款模型没有采用过于复杂的异形曲面结构，所有外观曲面都可以通过常规的注塑模具加工实现，中框与后盖的拔模角度控制在1.5度，既方便模具脱模，也不会造成外观面的壁厚不均，减少注塑生产时出现缩痕、飞边的概率。壁厚设计上，整体外壳壁厚均匀控制在1.2mm左右，局部受力位置比如按键安装位、接口安装位做了局部加厚到1.8mm，保证结构强度的同时尽可能控制整机重量，避免长时间手持产生疲劳感。安装边界方面，所有内部元器件的安装定位柱高度都经过精确计算，装配完成后元器件与外壳内壁之间保留足够的安全间隙，避免元器件受压损坏，同时各个元器件之间的走线空间也做了预留，主板连接屏幕、电池、摄像头的排线都有对应的走线槽定位，避免装配时排线被挤压造成线路断裂。摄像头模组的安装位置在背部上方，镜头保护圈略高于后盖平面0.2mm，当设备平放在桌面时，镜头表面不会直接与桌面接触摩擦，避免镜头刮花影响拍摄效果，保护圈与后盖的配合采用过盈压装的方式，装配后无松动脱落的风险。整体结构在设计过程中充分考虑了日常使用中的各类场景：比如放在口袋中与钥匙、硬币等硬物摩擦时的外壳耐磨性能，跌落时的结构抗冲击性能，长时间通话时的握持舒适度，以及后续维修拆装的便利性，所有结构细节都围绕实际使用中的痛点做了对应的优化，没有多余的装饰性结构，兼顾了外观简洁性与结构实用性。
