摄影补光灯电池仓防护结构设计

　　日常外拍作业里，小型机顶补光灯是单兵拍摄者离不开的辅件，不少人遇到过补光灯电池盖松脱、电池摔出断电的糟心情况，这款针对Neewer CN-160补光灯设计的电池仓防护结构，就是针对这类户外使用痛点做的结构优化方案。从实际使用场景出发，外拍时设备经常要在摄影包内挤放、随拍摄者移动颠簸，甚至遇到低温环境塑料仓盖脆化断裂的情况，原有补光灯的电池仓仅靠机身自带的薄塑料卡扣固定仓盖，频繁更换电池后卡扣磨损量累积，很容易出现仓盖扣合不紧、电池接触不良导致补光灯频闪甚至断电的问题，在婚礼跟拍、活动纪实这类不能中断拍摄的场景里，这类小故障往往会直接影响拍摄进度。这款防护结构的设计思路没有改动补光灯原有的机身壳体，完全采用附加式安装逻辑，

　　不需要对原有设备做打孔、切削之类的破坏性改造，整体罩体贴合电池仓外侧的机身曲面，边缘做了0.8mm的止口结构，刚好卡在电池仓周边的机身凸棱上，不会在使用过程中出现横向滑移。固定方式采用了三处弹性卡扣设计，对应机身原有的三个装配卡位，卡扣的形变余量控制在1.2mm，既可以徒手快速拆装更换电池，又能保证扣合后有足够的压紧力，哪怕设备从1.2米高度意外跌落，防护结构也不会松脱，能牢牢把电池约束在仓内，避免电池摔出、触点移位的问题。结构的壁厚做了差异化设计，和机身接触的贴合面壁厚1.5mm，保证和机身的贴合度不会出现硌手的凸起，外侧的防护面壁厚2mm，兼顾抗冲击性能和整体重量，整套结构加装后整体增重不到15g，

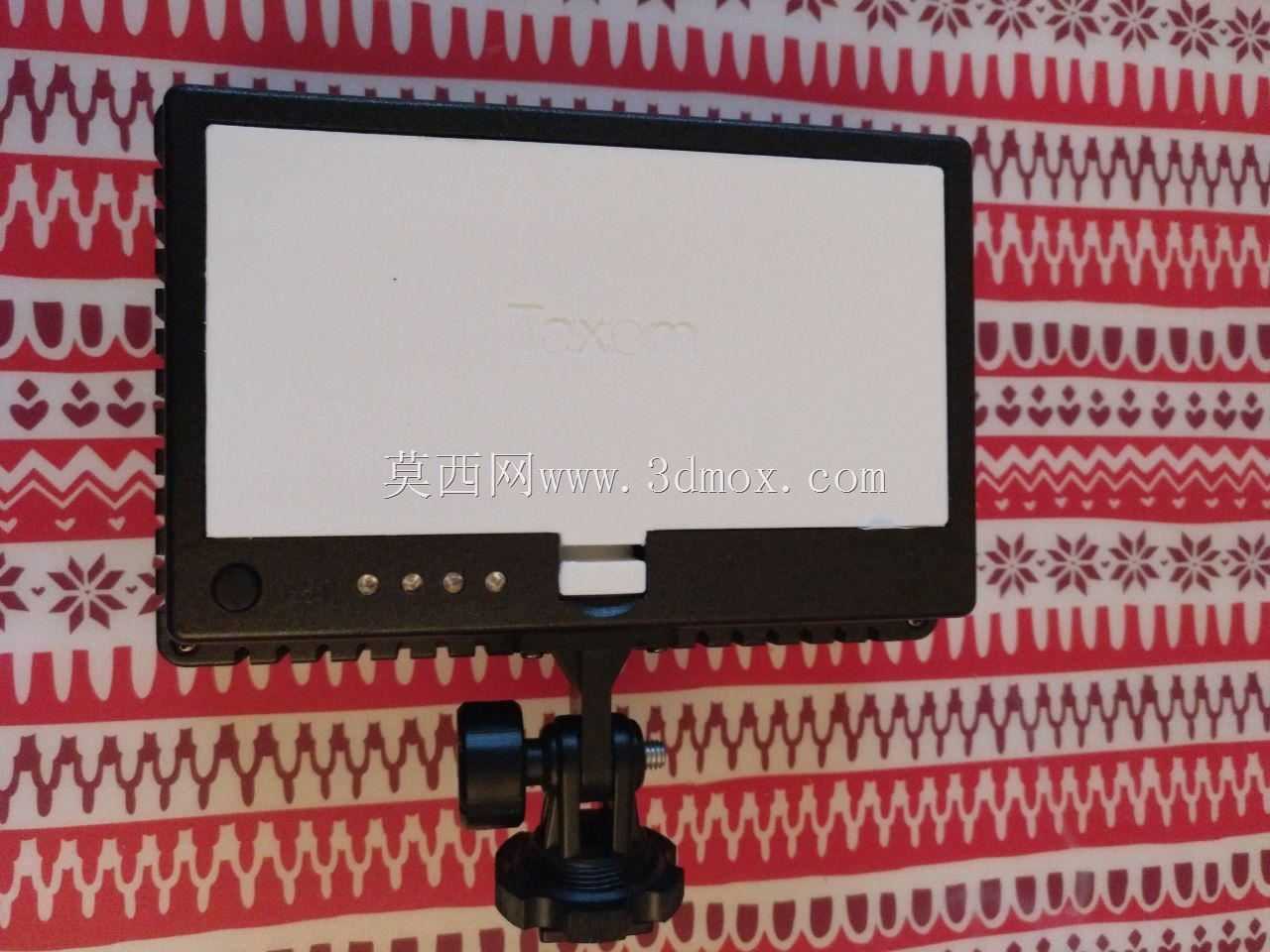

　　不会给机顶热靴带来额外的负重负担，也不会影响补光灯的俯仰角度调节。安装边界上，结构整体外轮廓比原电池仓外沿宽出2mm，不会遮挡补光灯背面的功能按键和电量显示屏，底部预留了1mm的间隙，不会摩擦机身表面的磨砂涂层，避免长期使用磨掉机身漆面。仓体对应电池正负极的位置做了内凸的压条，当仓盖扣合时，压条刚好压在两节五号电池的尾部，抵消电池弹簧的回弹力，哪怕设备处于持续振动的状态，电池也不会在仓内窜动，从根源上避免了接触不良导致的供电中断问题。考虑到户外使用的温度适应性，结构的形变温度范围覆盖-20℃到60℃，在冬季北方户外拍摄、夏季车内高温放置的场景下，都不会出现脆裂或者软化变形的问题。和市面上常见的橡皮筋捆绑、胶带粘贴的临时固定方案比，

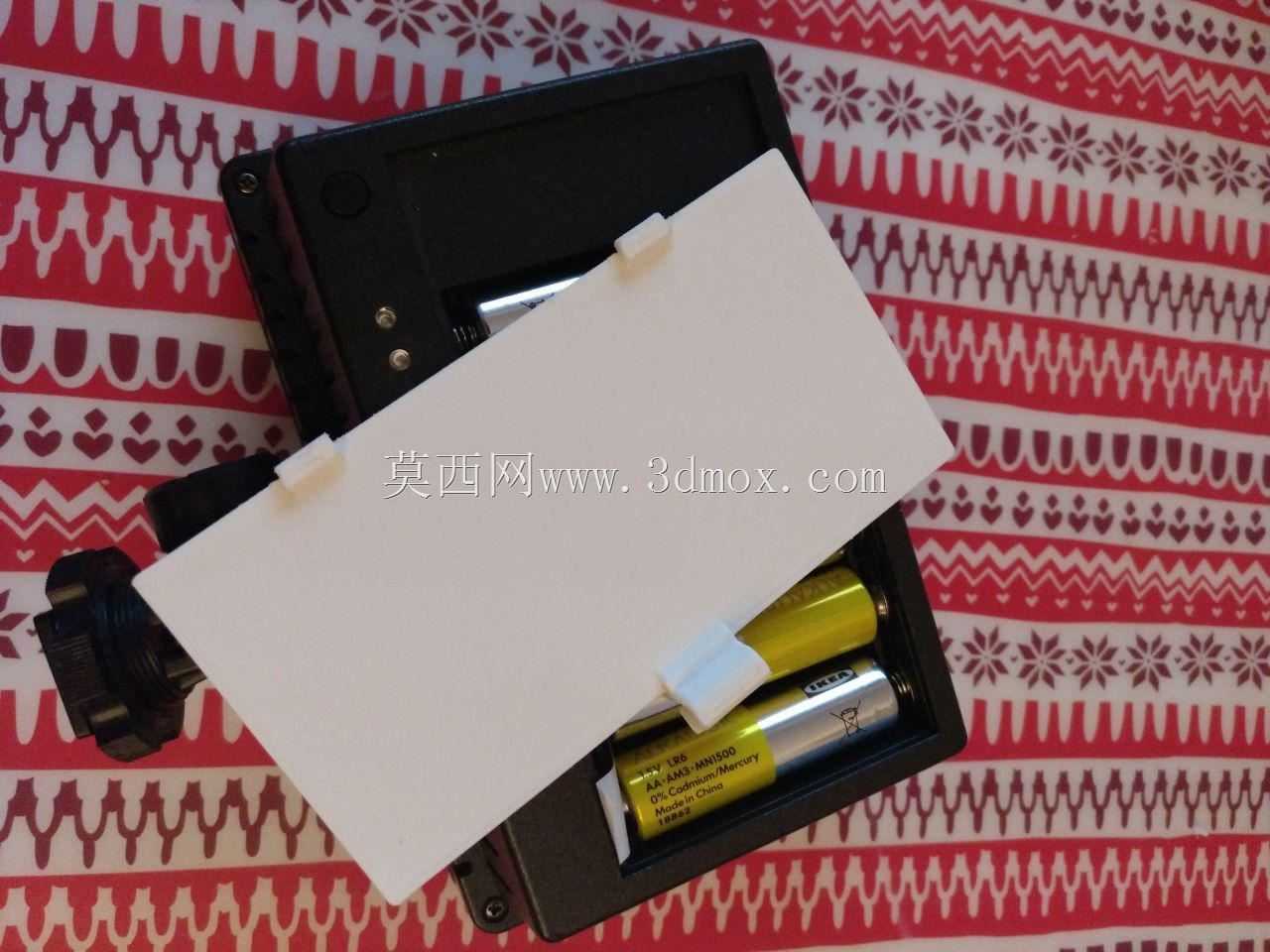

　　这套防护结构的外观和原机身的契合度更高，不会出现胶带残胶、橡皮筋老化断裂的问题，拆装更换电池的效率也更高，只需要拨开两侧卡扣就能掀开防护盖更换电池，整个操作过程单手就能完成，不需要额外借助工具。在结构细节处理上，所有的棱边都做了R0.5的圆角处理，不会划伤手或者刮蹭摄影包内的其他设备，卡扣的受力位置做了局部加厚，避免反复拆装出现卡扣断裂的问题，内侧面做了细微的磨砂纹理，和原机身的表面质感保持一致，加装后不会有突兀的违和感。针对经常在复杂环境拍摄的用户，这套结构还能在一定程度上阻挡雨水、灰尘从电池仓缝隙进入机身内部，提升补光灯在小雨、多尘环境下的使用可靠性，毕竟小型补光灯大多没有做防水密封设计，电池仓缝隙是最容易进灰进水的位置，附加的防护结构相当于给电池仓多加了一道密封屏障，减少设备故障的概率。从建模逻辑上，整个结构的曲面完全是逆向扫描原补光灯电池仓区域的曲面生成的，贴合精度控制在0.1mm以内，不会出现安装后翘边、缝隙不均的问题，所有的卡扣位置都对应机身原有的加强筋位置，扣合时的压紧力直接传递到机身的加强结构上，不会压坏机身原有的薄塑料壳体。
