宜家三脚架悬臂式落地工作灯结构设计

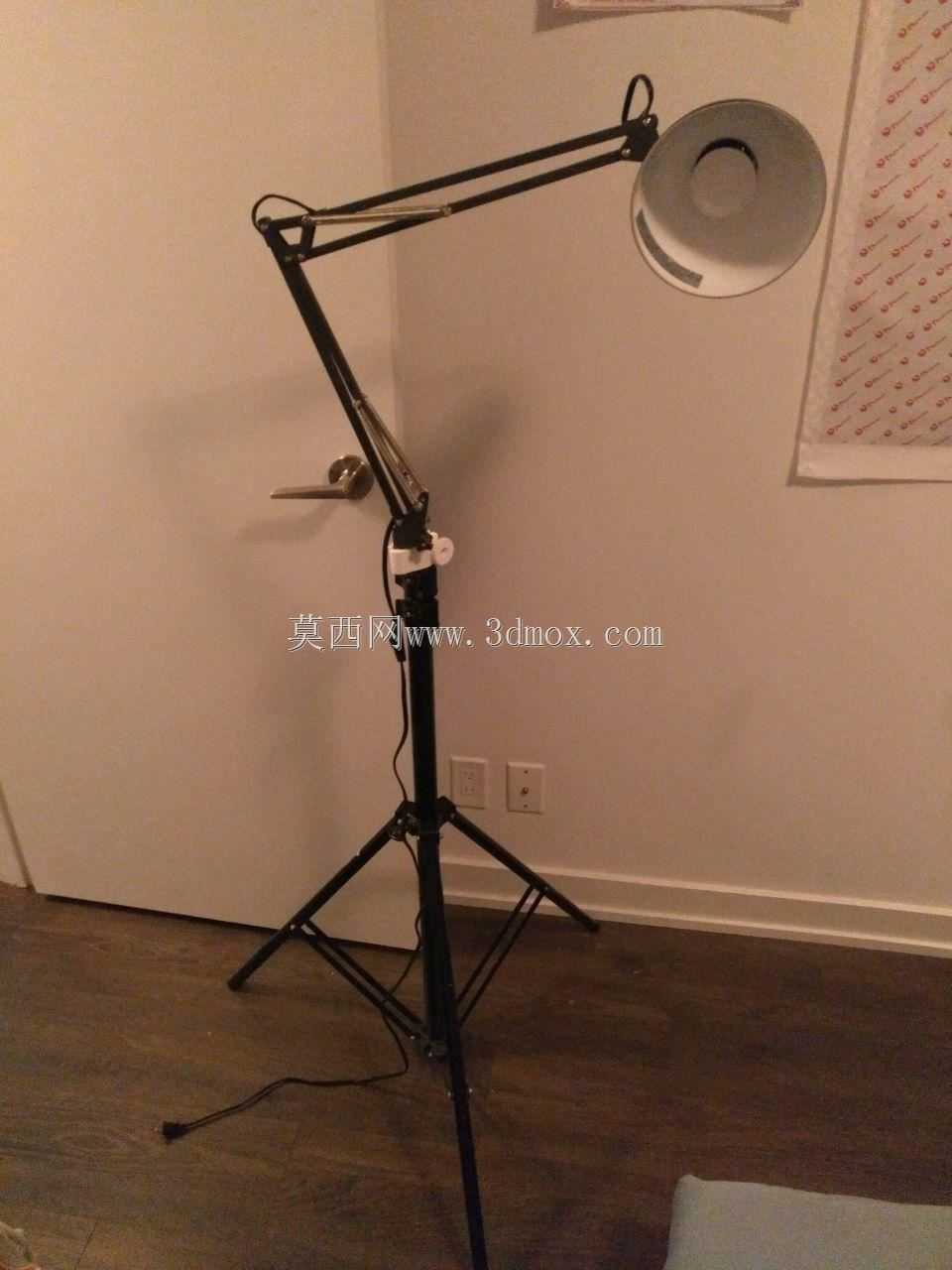

　　日常作业场景里，局部定向照明的需求一直存在，不管是维修台的精细操作、手工工位的工件检视，还是居家桌面的读写补光，普通固定位置的顶灯往往存在照射角度受限、阴影遮挡作业面的问题，这款三脚架悬臂式落地灯支架，就是针对这类灵活补光需求做的结构设计。从实际使用逻辑出发，落地式的三脚架底座首先解决了安装固定的痛点，不需要在墙面、桌面打孔固定，挪动位置时只需要抬起支架转移即可，不会破坏安装面的完整性，三脚支撑的结构本身自带稳定性优势，三个支脚向外展开形成足够的支撑跨度，哪怕悬臂完全伸展到最大长度，整体重心也能落在支撑面范围内，不会出现侧翻的风险，支脚末端可以搭配防滑胶垫，在木地板、瓷砖地面都能放置稳固，不会滑动刮伤地面。

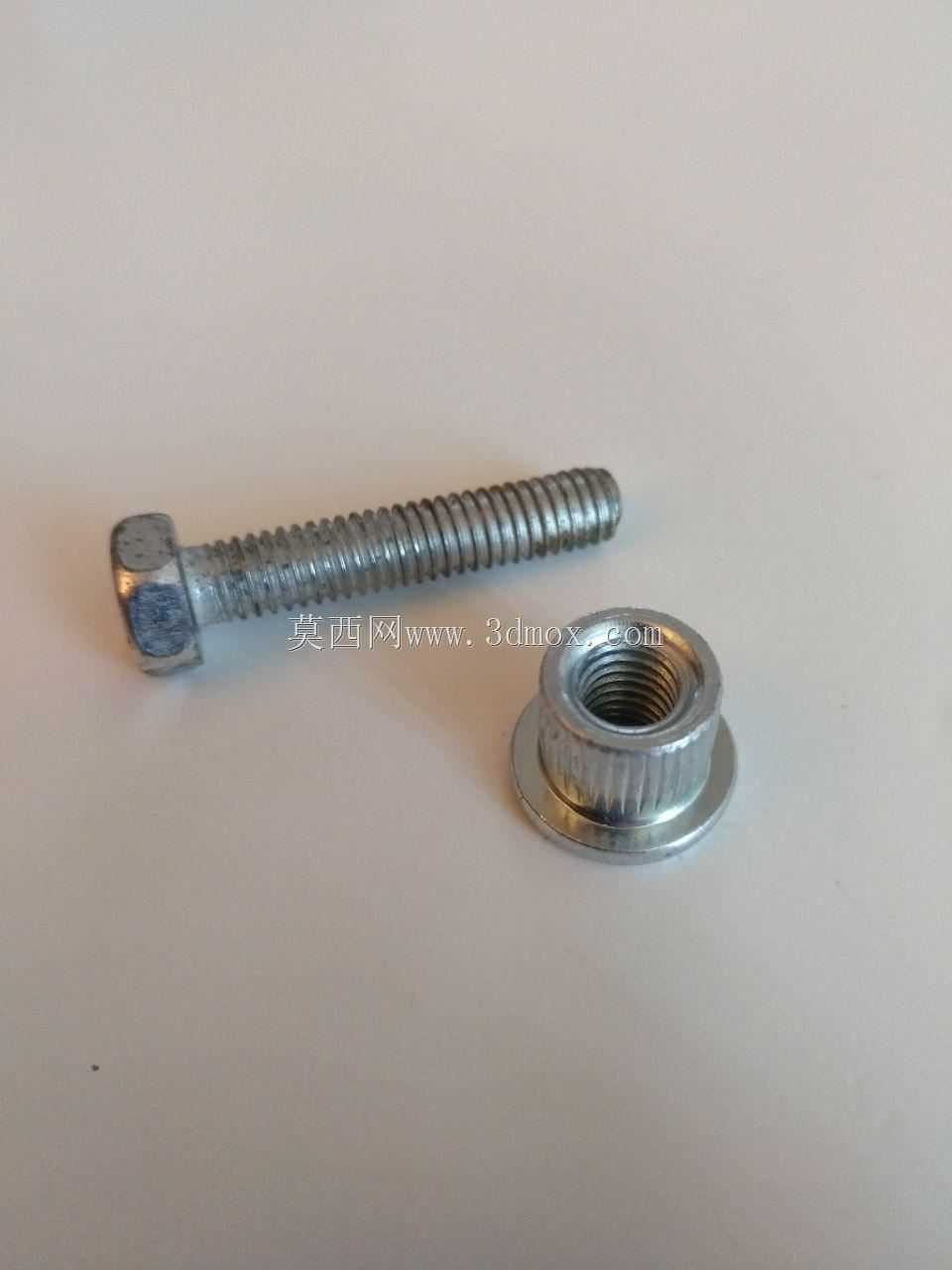

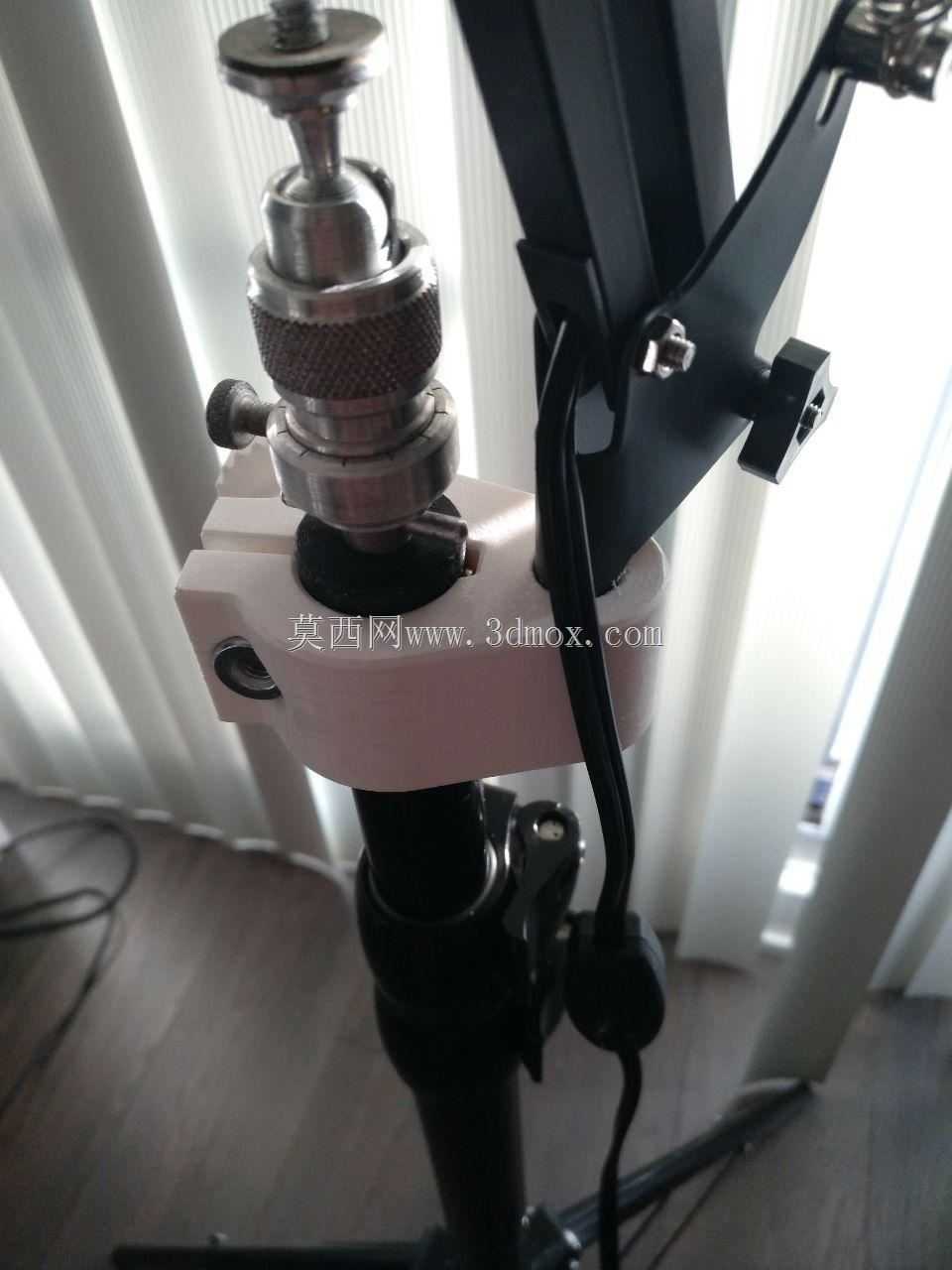

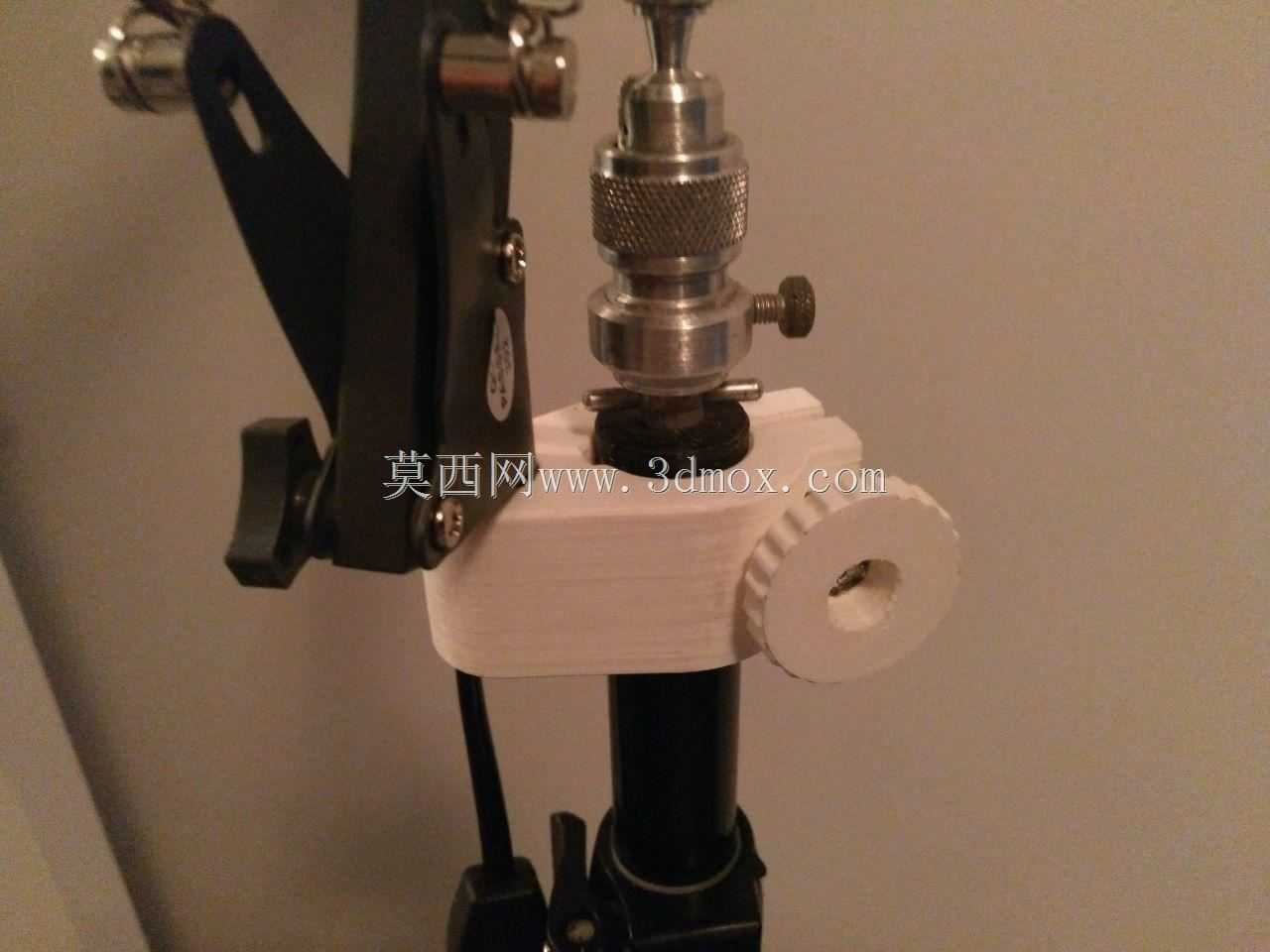

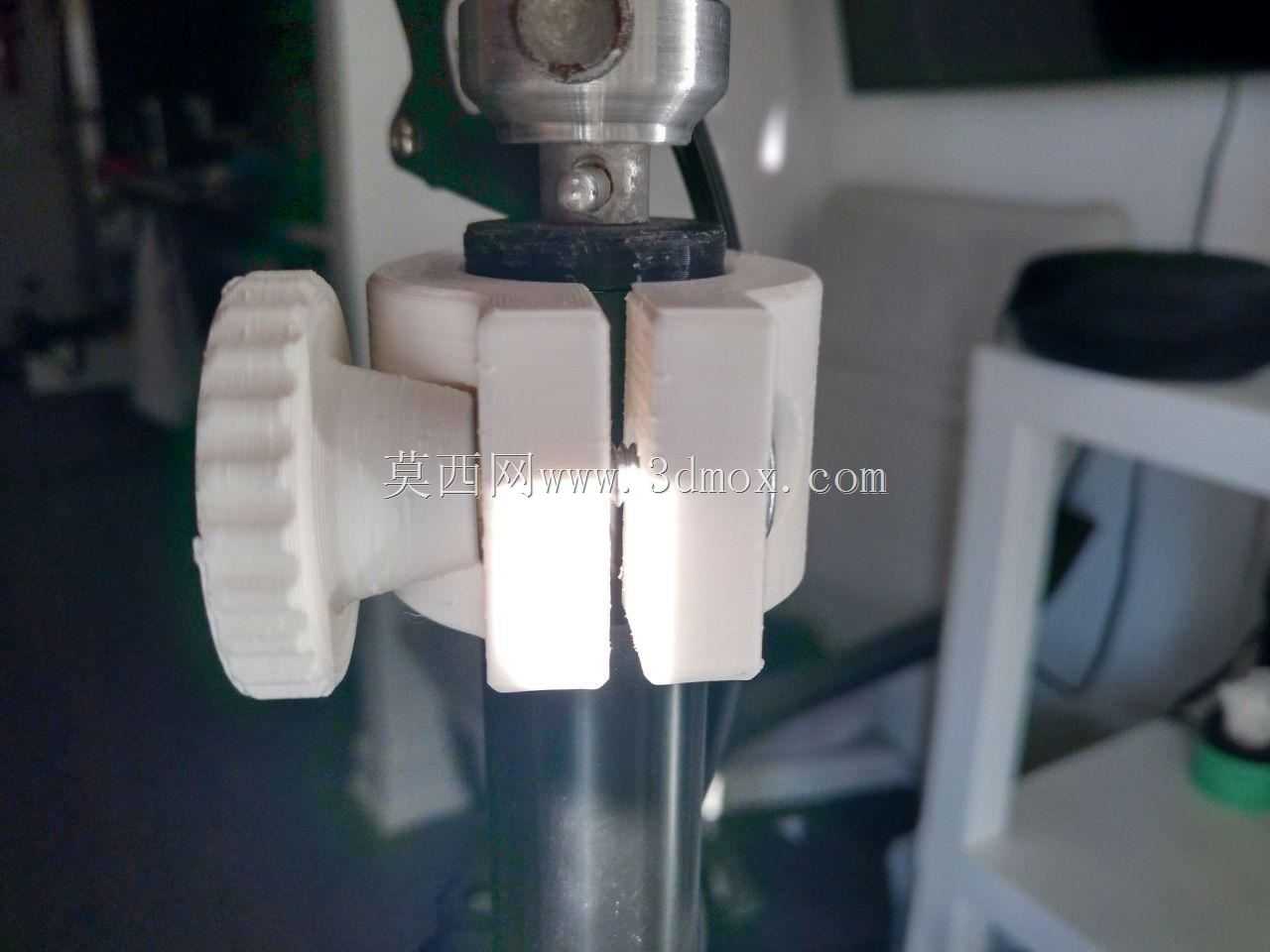

　　悬臂部分采用的是多节平行四边形连杆结构，这也是悬臂灯的经典结构形式，依靠连杆的铰接转动实现灯头位置的大范围调整，每一节铰接点都设置了阻尼锁紧结构，调整角度时只需要施加外力掰动到目标位置，松开后就能依靠阻尼保持姿态，不需要额外拧动锁紧旋钮，操作起来非常顺手，灯头的高度可以在较大范围内调节，最低可以贴近桌面满足近距离精细检视的需求，最高可以抬升到站立作业的高度，适配不同坐姿、站姿的作业场景。连接部位的尺寸设计做了通用化考量，三脚架顶端和悬臂衔接的位置，适配灯具的安装孔径为25.4mm，也就是常用的1英寸标准安装口径，结构内部用到的铆接螺母为13.3mm即1/2英寸规格，还有10mm规格的铆螺母、M6规格的10mm长度六角螺钉、

　　M6规格的30mm长度螺钉，这些都是市面上非常容易采购的标准紧固件，后期维护更换配件时不需要找特殊定制件，降低了后期维护的成本。灯头部分的连接也做了角度调节设计，可以独立调整俯仰角度，配合悬臂的位置调整，能够把光线精准投射到需要的作业区域，避免光线直射人眼产生眩光，灯头的配重也做了平衡设计，悬臂伸展时不会因为灯头重量出现下垂移位的问题。走线的设计也考虑了实际使用的安全性，电源线沿着悬臂杆身、三脚架立杆内部或者侧边走线，用线卡固定在结构件上，不会出现电线悬垂绊倒人员、或者被转动的铰接点夹破绝缘层的风险，电源线从三脚架底座附近引出，连接电源时不会干扰支架的调整操作。从结构设计的思路来看，整个支架没有采用复杂的特殊零件，

　　大部分结构件都是薄壁金属管材弯折、冲压成型，加工工艺简单，量产时的成本控制难度低，铰接点的转轴采用标准销轴配合阻尼垫片，长期使用磨损后只需要更换阻尼垫片就能恢复锁紧力度，不需要整体更换支架。安装边界上，三脚架支脚完全展开后的占地直径大概在800mm左右，日常放置时只需要预留出对应的地面空间即可，不需要额外的安装固定结构，悬臂完全水平伸展时，灯头距离立杆中心的水平距离可以达到800mm以上，能够覆盖较大的作业范围，整体立杆的高度在1.4m左右，加上悬臂的抬升空间，总高度可以满足大部分站立作业的照明需求。这类支架除了搭配照明灯具使用，也可以根据安装接口的尺寸，拓展安装小型摄像头、麦克风、补光灯等需要灵活调整位置的设备，结构本身的承载能力足够支撑常规重量的小型外设，拓展性比较强。在做三维建模的时候，需要重点关注铰接点的转动间隙控制，间隙过大会导致悬臂下垂、定位不准，间隙过小则会导致调整时阻力过大、操作卡顿，同时要校核悬臂完全伸展时的整体重心位置，确保重心投影始终落在三脚支撑的三角形区域内，避免极端调整角度下出现侧翻风险，管材的壁厚选择也要兼顾结构强度和整体重量，壁厚过大会导致支架过重挪动不便，壁厚过小则会出现悬臂受力弯曲变形的问题，一般选择1mm左右壁厚的铁质或者铝合金管材就能满足使用需求，表面做喷塑或者烤漆处理，既可以防锈也能提升外观质感。
