适配ZTr8导线4mm规格Z型精密光学止动构件

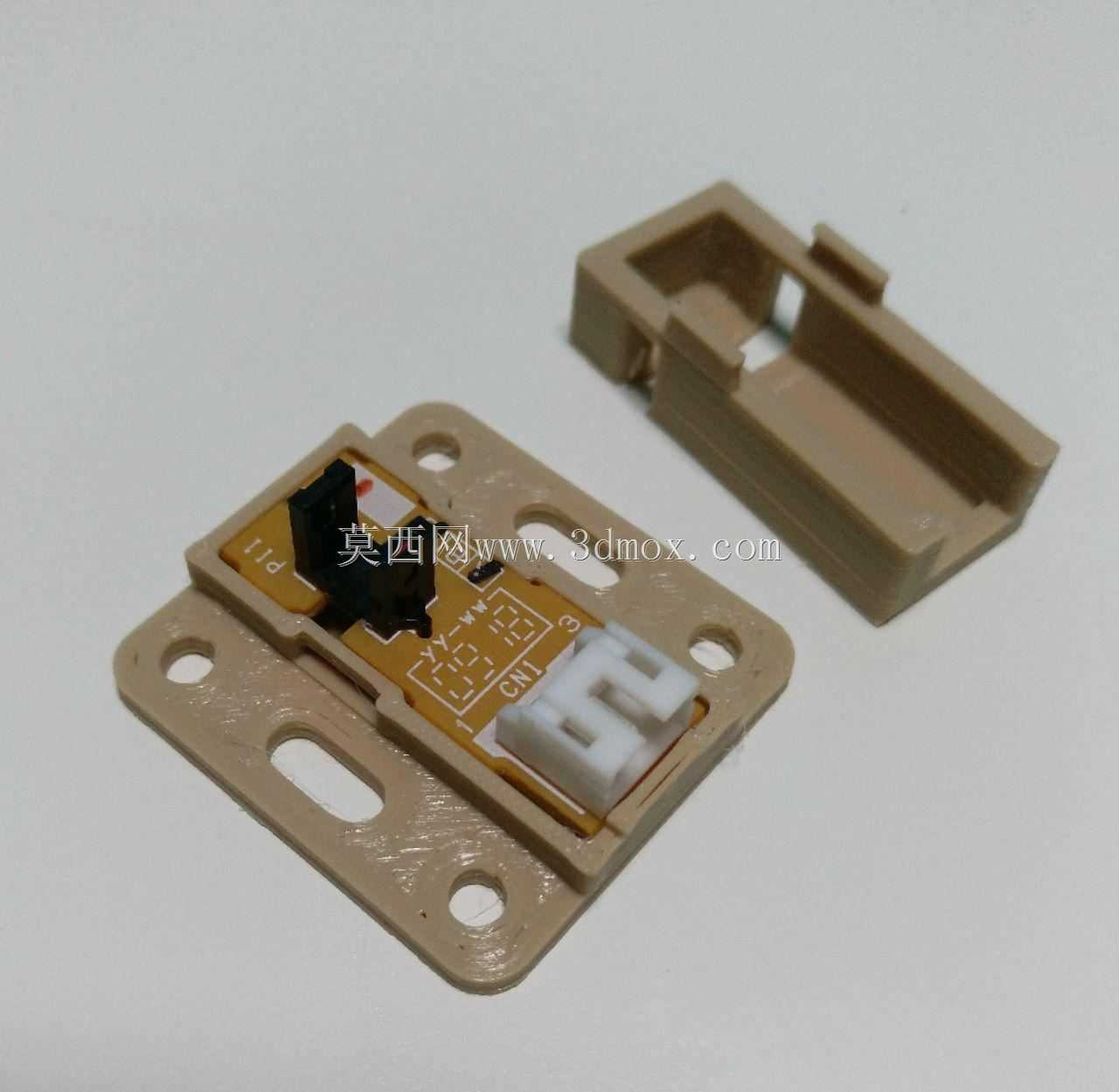

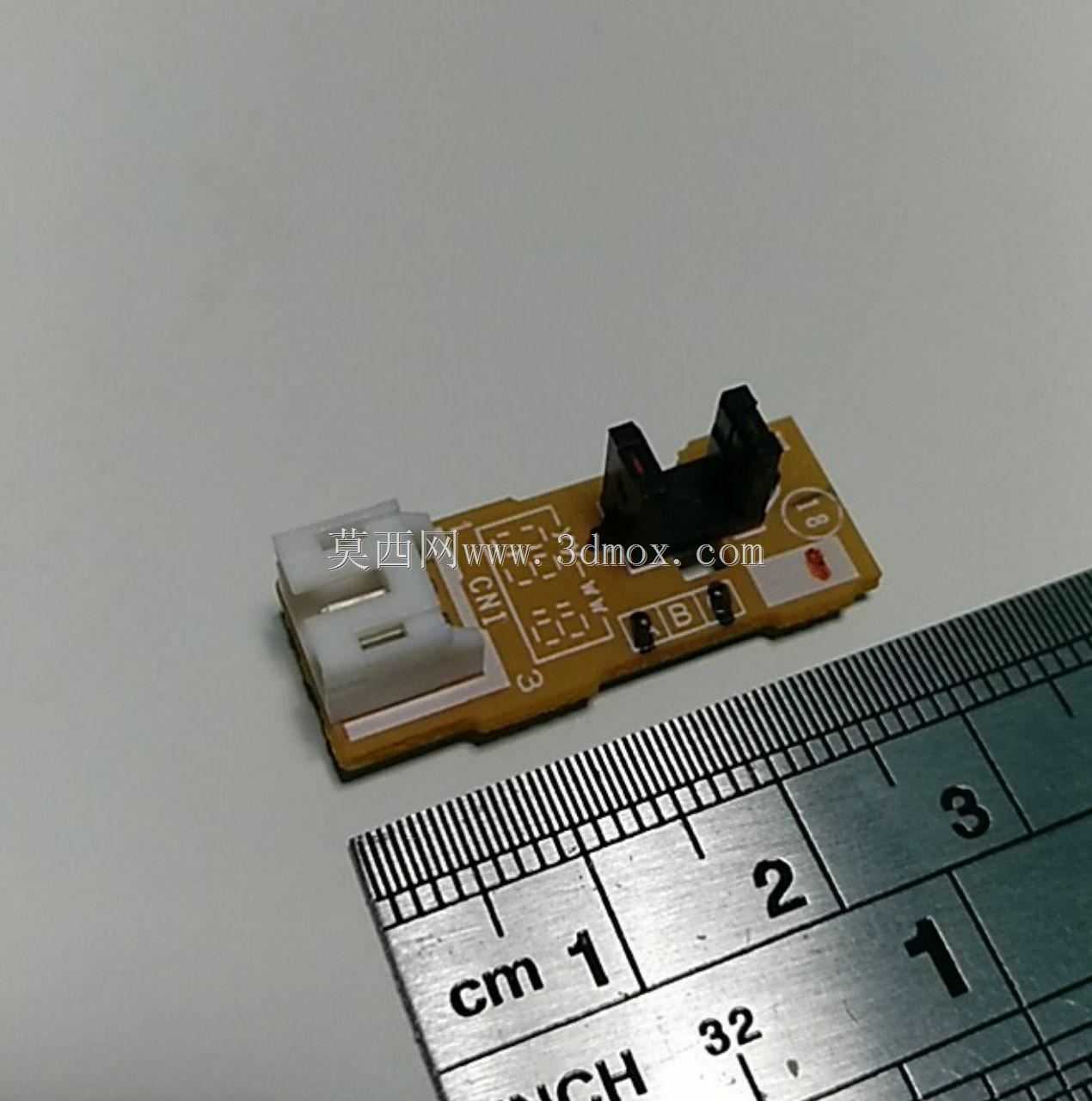

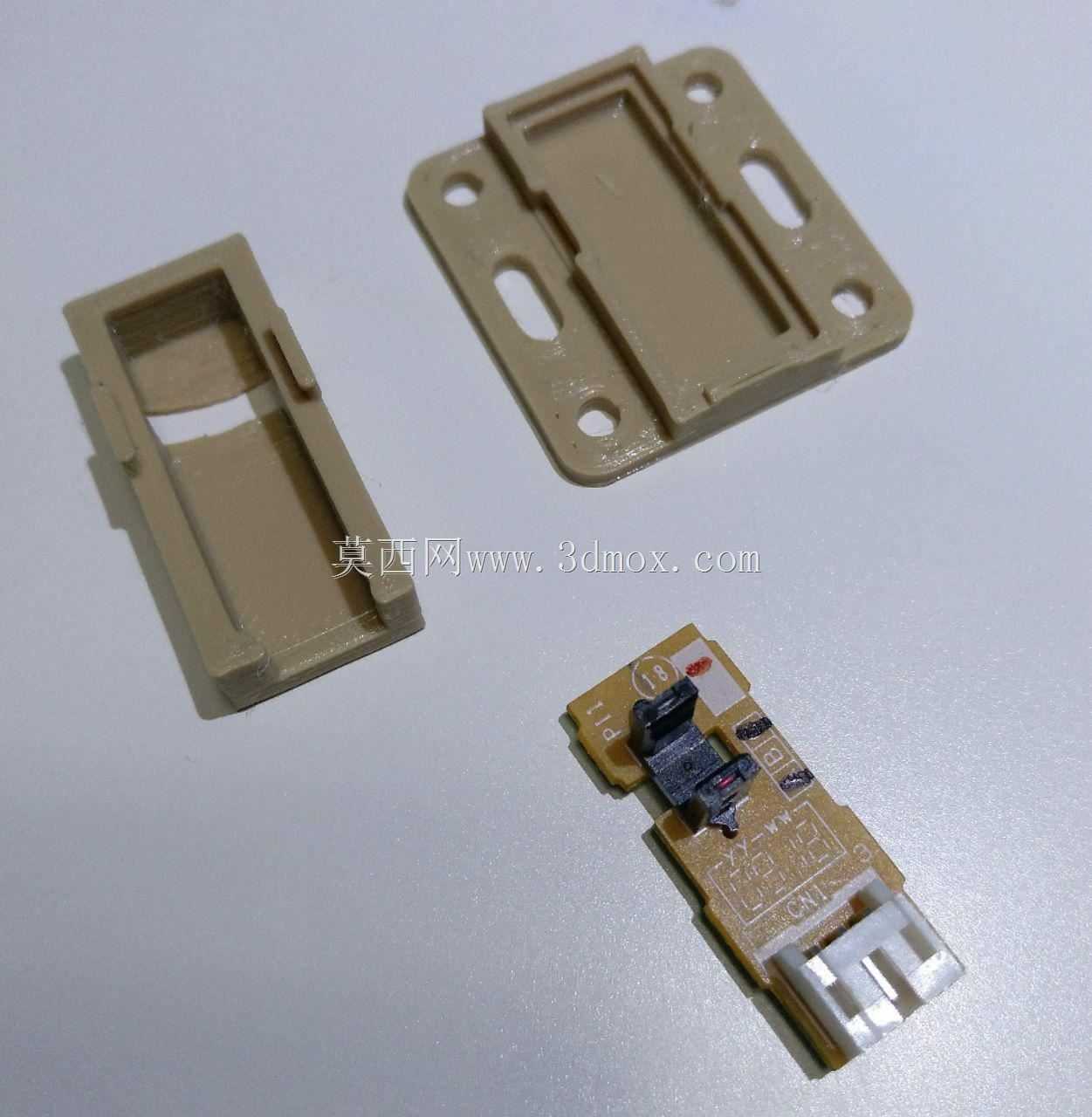

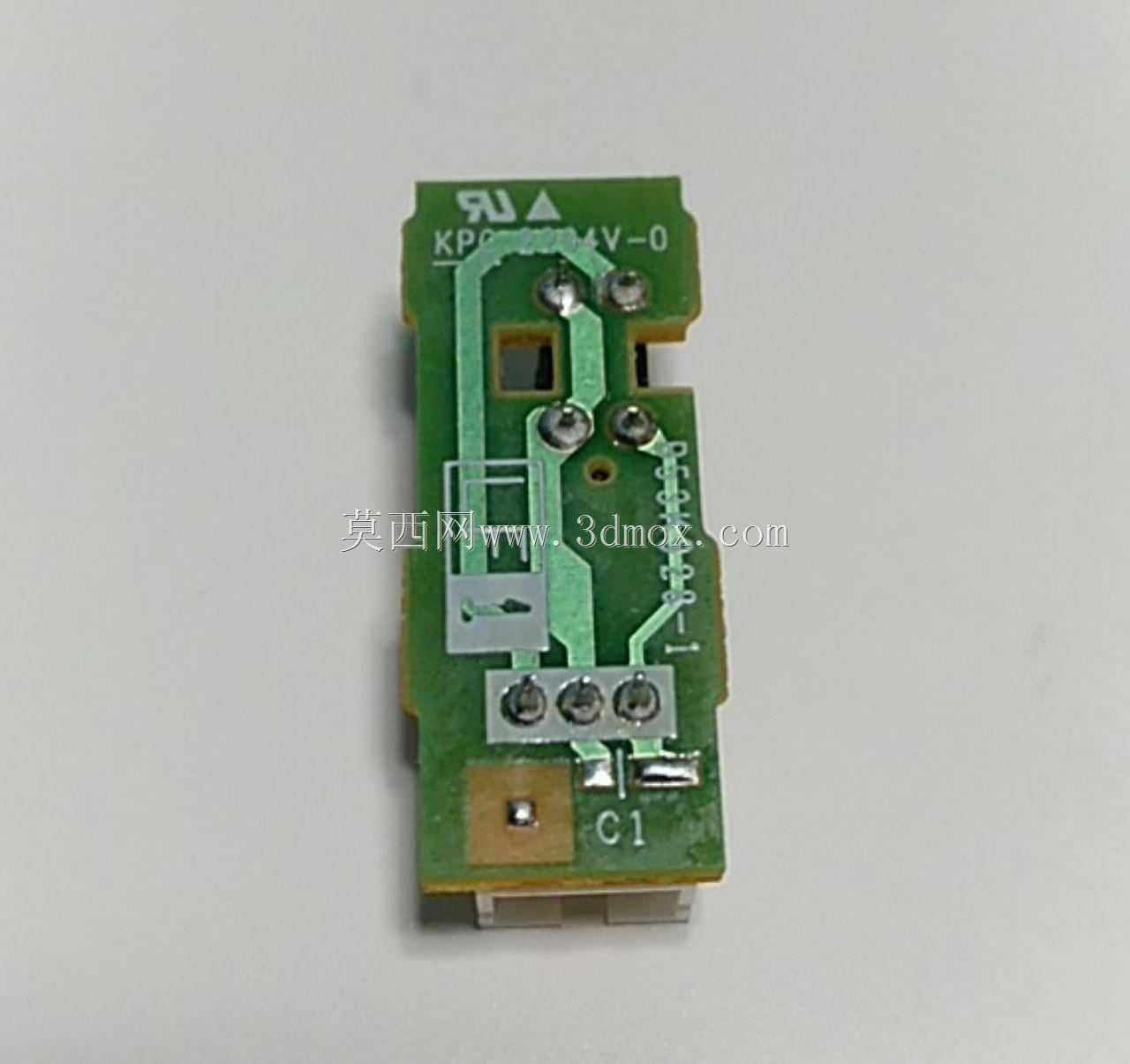

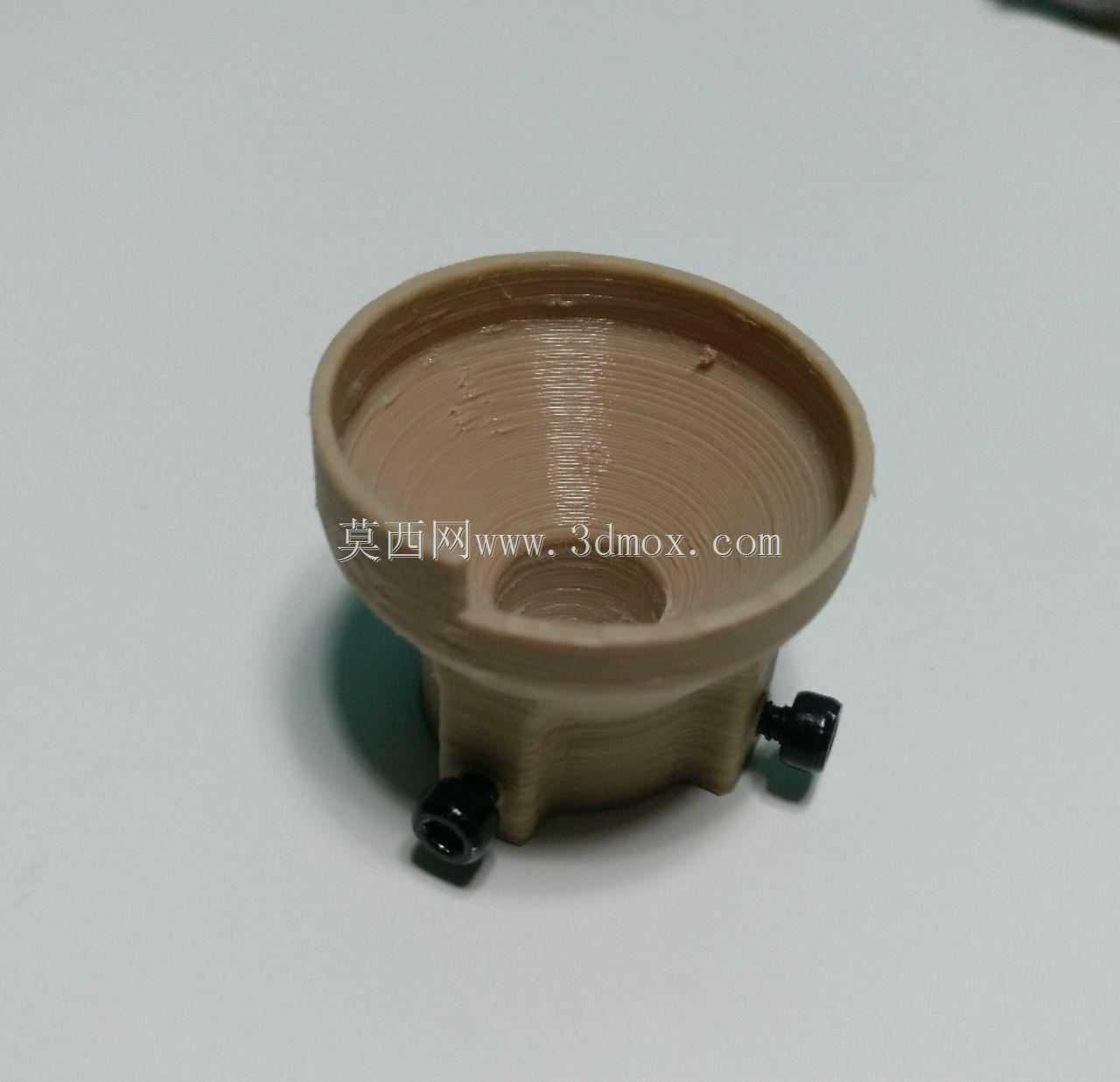

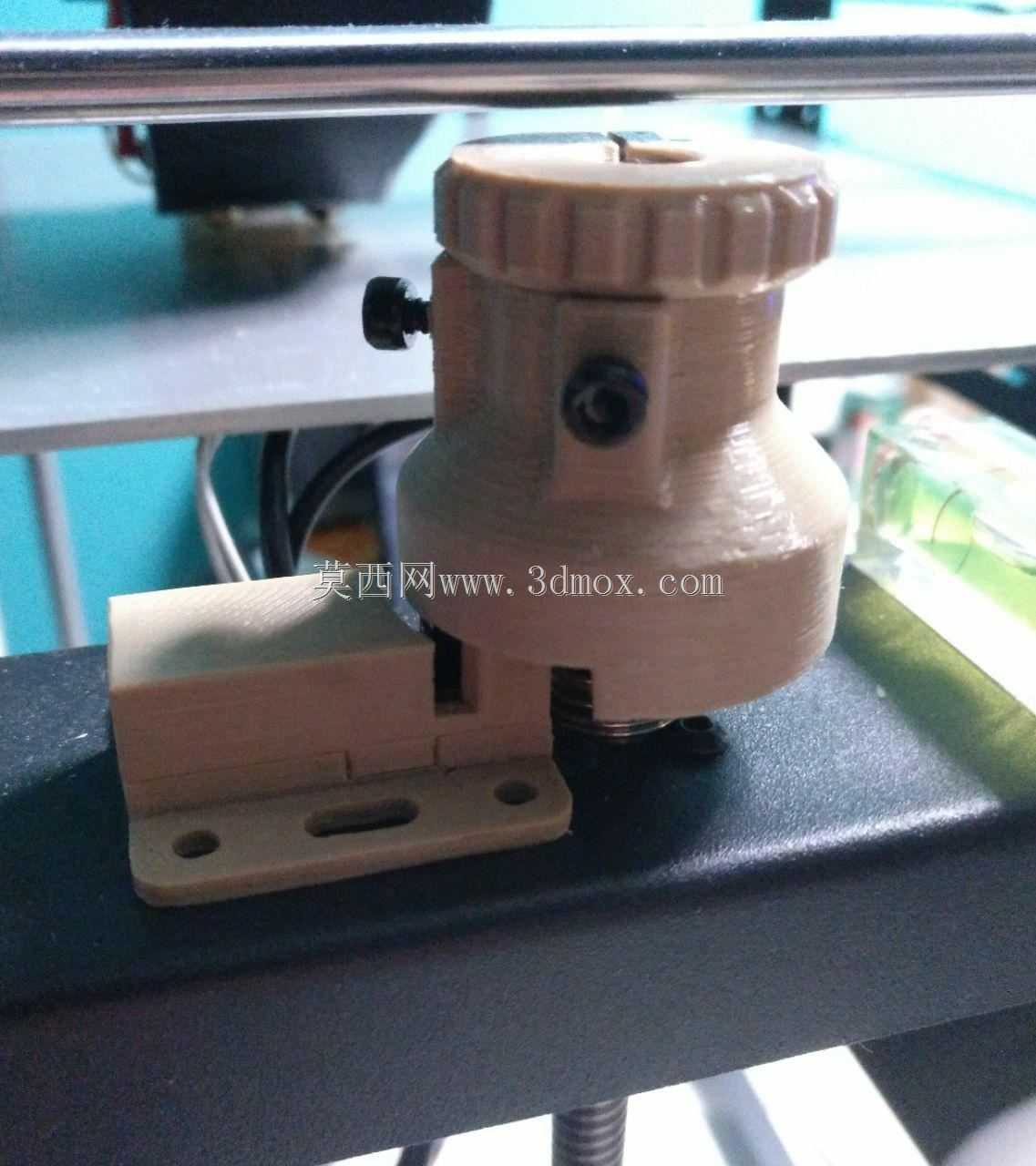

　　在桌面级熔融沉积3D打印设备的Z轴传动链路里，光学止动构件承担着轴系行程末端硬限位、位置基准校准的双重作用，这款适配ZTr8导线4mm规格的Z型止动件，正是针对小规格梯形丝杆传动的光轴定位场景开发的专用构件。从实际装机场景来看，这类止动件多安装在Z轴丝杆的上下行程极限位置，配合设备的光学限位传感器触发信号，避免Z轴滑台超程运动撞坏打印喷头、热床平台等核心部件，同时也能在设备开机回零过程中提供稳定的机械触发基准，减少长期运行后零点漂移的问题。

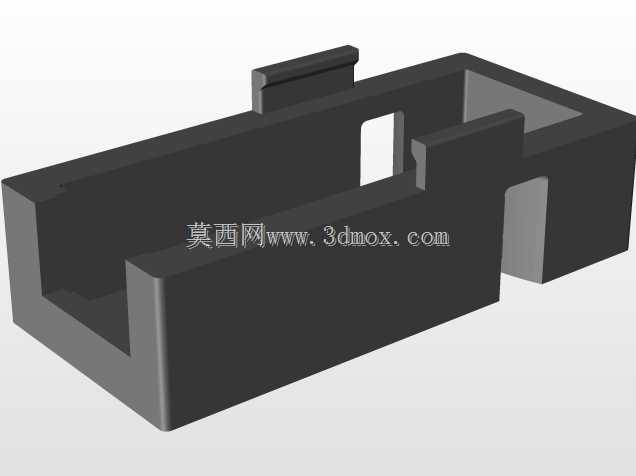

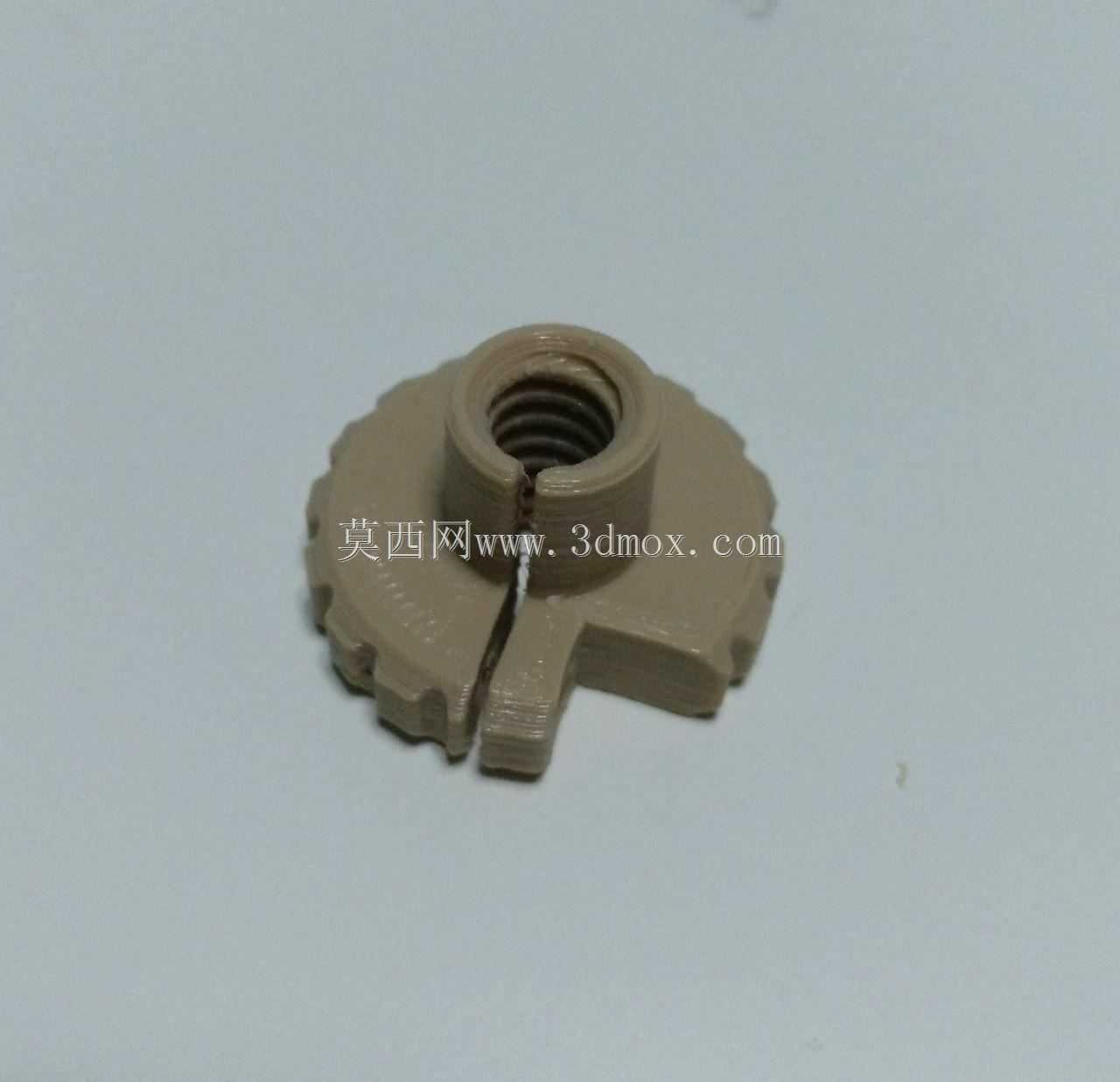

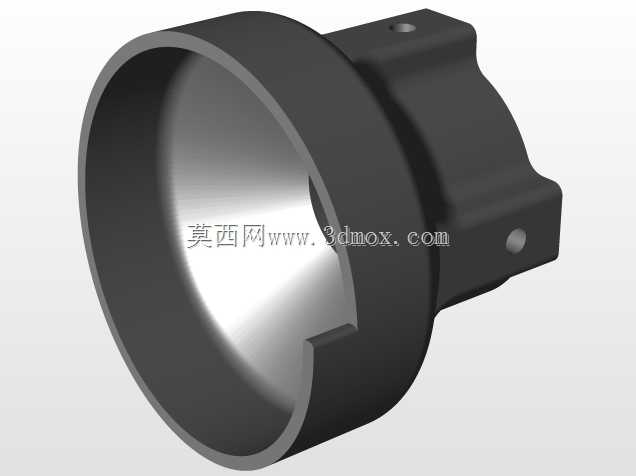

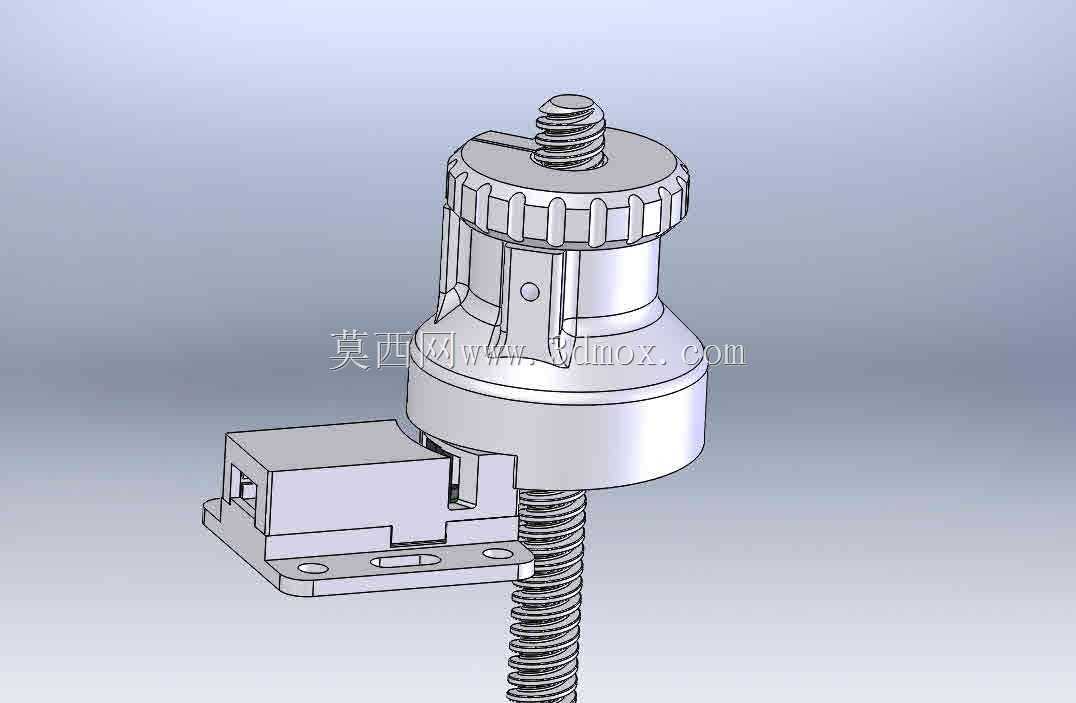

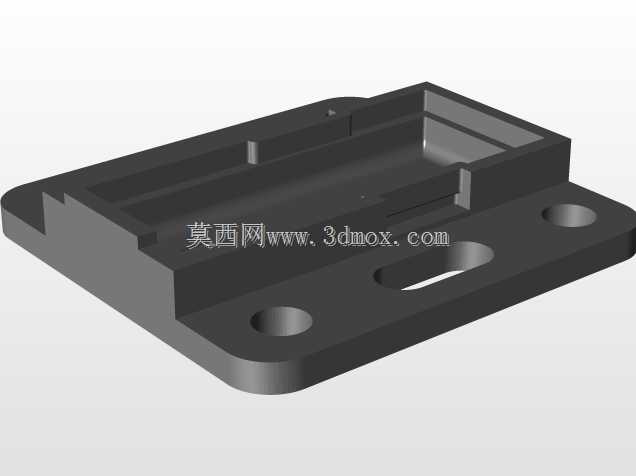

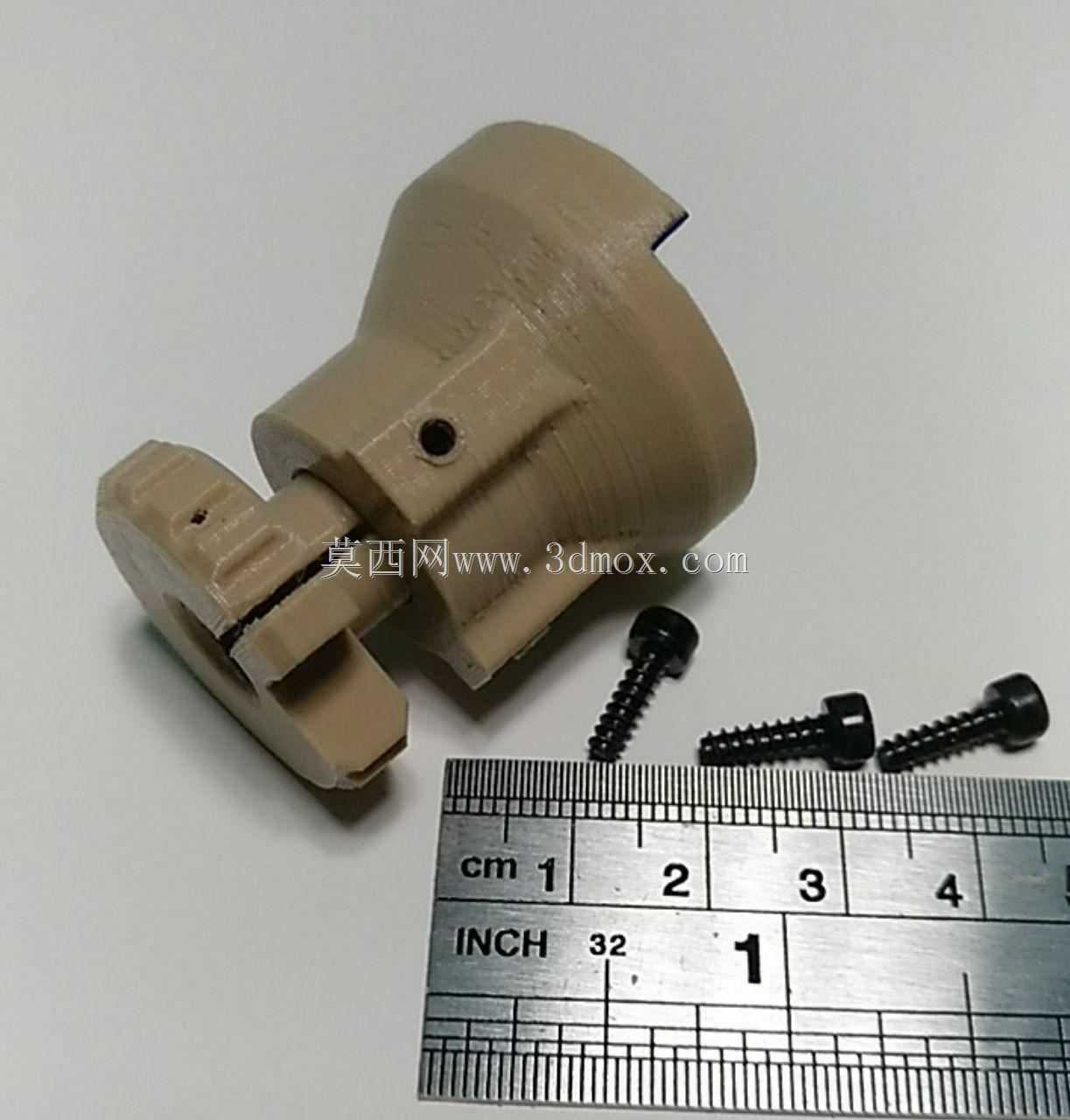

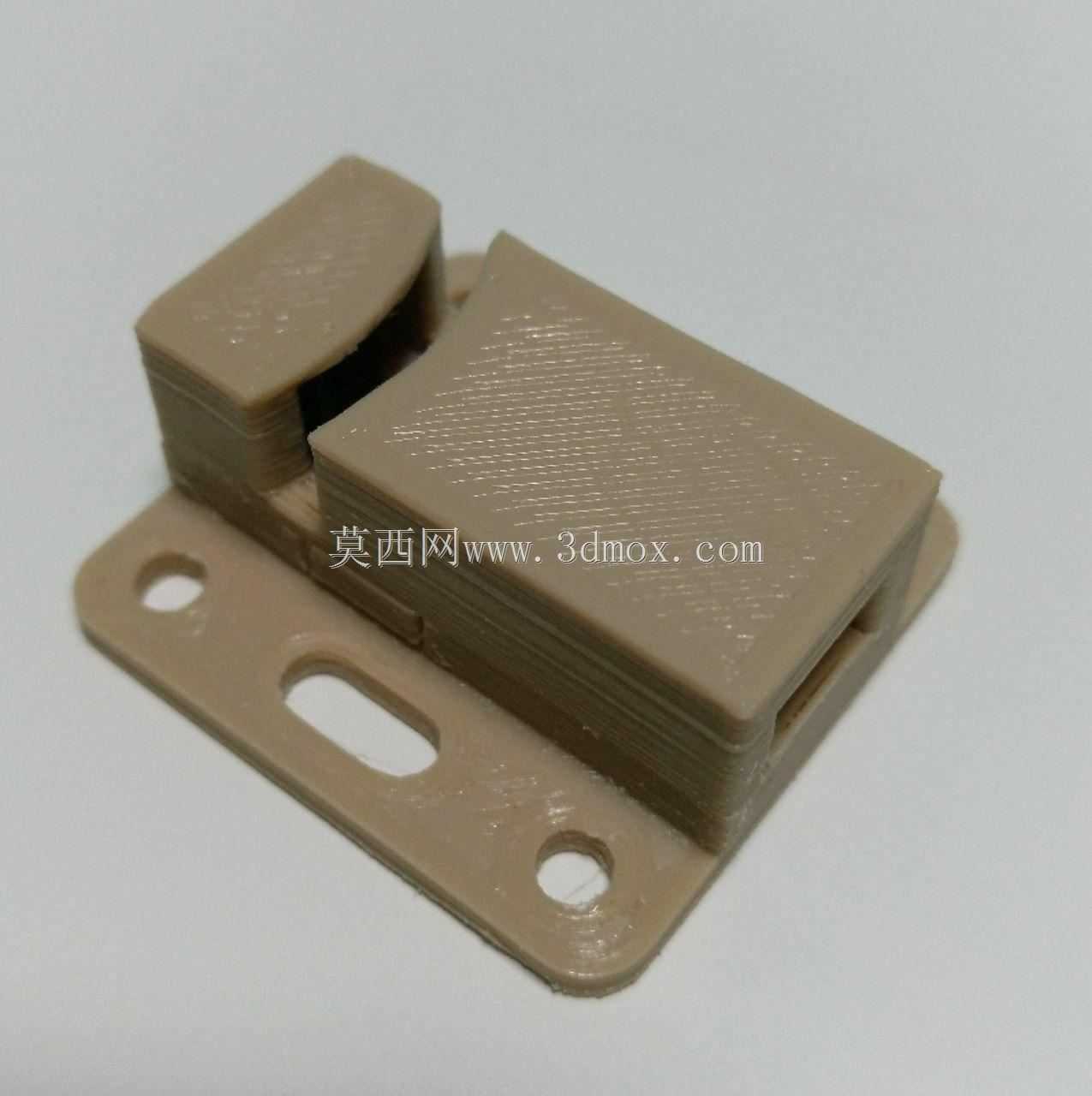

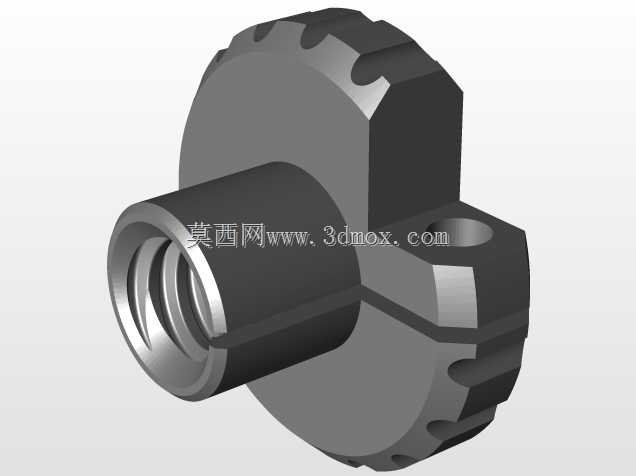

　　从功能特性上看，这款止动件采用Z型弯折的安装基座结构，区别于传统平直安装座的设计，能够在有限的安装空间内错开丝杆、导轨的排布位置，不需要额外增加转接支架就可以直接固定在设备的型材框架上。构件上部的夹持调节结构采用滚花旋钮设计，不需要额外工具就可以手动调整触发位置的高低，适配不同打印高度的机型改装需求，夹持部位的开口尺寸精准匹配4mm直径的ZTr8导线配套丝杆，夹紧后不会出现相对滑移，长期受丝杆往复运动的冲击也不会出现位置偏移。下部的安装基座预留了两个长圆形安装孔，允许在安装时进行前后左右的位置微调，补偿框架加工、装配带来的位置误差，降低对安装面加工精度的要求。

　　设计思路上，这款构件优先考虑了小尺寸3D打印机的内部空间约束，整体结构做了最大化的紧凑化处理，上部的调节旋钮直径控制在20mm以内，不会和旁边的同步轮、导轨滑块产生运动干涉，夹持部位的开槽深度经过反复校核，既保证夹紧时的抱紧力足够，又不会因为夹紧力过大导致丝杆螺纹变形，影响Z轴传动的顺畅度。Z型弯折的基座部分做了加强筋过渡，避免长期受触发冲击力后出现弯折变形，触发端面的平面度控制在0.1mm以内，保证光学传感器触发时的信号稳定性，不会因为端面倾斜出现误触发、触发信号延迟的问题。

　　从安装边界尺寸来看，这款止动件整体高度控制在45mm以内，安装基座的长宽尺寸为30mm*22mm，安装孔的中心距为18mm，适配市面上主流的2020、2040铝型材框架的安装槽位，不需要额外打孔就可以通过T型螺母直接固定。构件上部的丝杆过孔直径为4.1mm，和4mm直径的ZTr8丝杆之间保留0.1mm的间隙，既不会因为间隙过大出现晃动，也不会因为间隙过小导致丝杆运动时和构件产生摩擦阻力。调节旋钮的行程为8mm，足够覆盖不同机型的限位触发位置调整需求，不需要额外增加垫片来调整高度。

　　在实际使用过程中，这类精密光学止动件的触发重复定位精度可以控制在0.05mm以内，完全满足桌面级3D打印设备的Z轴定位精度要求，相比传统的弹片式限位开关，这种硬接触配合光学触发的结构寿命更长，不会因为弹片疲劳出现触发位置偏移的问题。同时构件的所有棱角都做了倒圆角处理，安装过程中不会划伤操作人员的手，也不会刮伤设备内部的导线、同步带等柔性部件。针对3D打印设备运行时的小幅振动问题，构件的夹持部位还做了微变形补偿设计，即使设备长期运行产生振动，夹紧力也不会出现衰减，不需要定期重新紧固调整。
