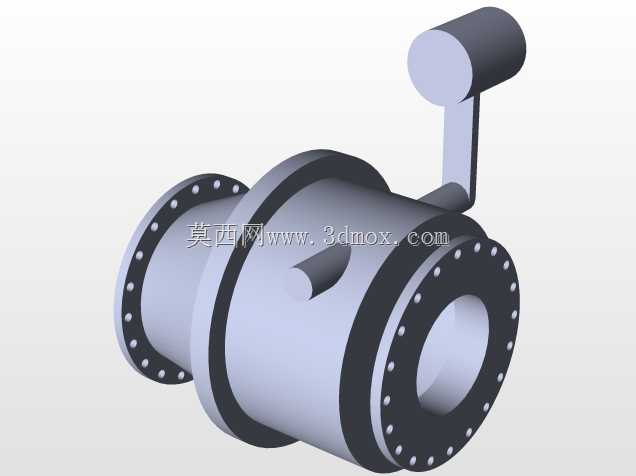

带手动操作手柄的法兰式混合管控制阀

　　在多介质流体混合输送的管路系统中，这类带手动操作手柄的法兰式控制阀是管路节点的核心控制部件，常见于化工配料、水处理药剂投加、中小型流体混合工况的现场管路布设场景，承担着调节混合管路通断、控制多路介质汇入混合腔流量配比的实际作用，区别于普通直通球阀，它的阀体内部预留了介质汇入的接口结构，能够在阀位切换的过程中同步完成两路或多路流体的预混合动作，减少管路中额外混合元件的布设，缩短混合段管路的整体长度，适配安装空间紧凑的现场改造项目。从结构设计的逻辑来看，这款阀件采用了两端法兰对接的连接形式，法兰端面均匀布设螺栓孔，能够直接和同公称通径的管路法兰完成配对安装，不需要额外加工过渡接头，安装时只需要对齐法兰密封面、加装对应压力等级的密封垫片，

　　按对角线顺序拧紧连接螺栓即可完成固定，安装边界清晰，不需要在阀体周边预留过大的操作空间，仅需要在手柄侧预留足够的扳动行程空间，就能满足现场手动操作的需求。阀体主体采用回转式的腔体结构，内部的阀芯导通路径做了平滑过渡处理，能够减少流体经过阀腔时的压损，避免介质在阀腔内部形成滞留死角，对于含有少量固体颗粒的混合介质，也能降低颗粒卡滞阀芯的概率，提升阀件在复杂介质工况下的运行可靠性。顶部的操作手柄采用偏心杠杆式的结构设计，手柄长度经过力矩匹配，操作人员不需要借助额外的加力杆，徒手就能完成阀位的全开、全关以及中间开度的调节动作，手柄和阀芯的连接部位做了防松定位结构，长期扳动也不会出现手柄和阀芯相对打滑的问题，

　　阀位的指示可以通过手柄的朝向直接判断，现场巡检时不需要额外加装阀位指示器，就能快速识别当前阀门的导通状态。在实际选型适配的过程中，这类阀件的整体外形尺寸围绕同通径法兰的标准外径做了收敛设计，阀体中部的外圆直径略大于法兰密封面的外径，不会和周边并行布设的其他管路、支架产生安装干涉，两端法兰的密封面采用突面结构，适配市面上绝大多数通用法兰密封垫片，不需要定制特殊规格的密封件，后期运维更换配件的通用性较强。从建模的细节处理来看，整个阀件的装配关系完全按照实际加工装配的逻辑搭建，法兰上的螺栓孔采用圆周阵列的方式排布，孔位的分度圆直径、孔径大小都匹配对应压力等级的法兰标准，手柄和阀体连接的转轴部位做了配合间隙的还原，

　　既能够体现实际装配的活动关系，也不会出现模型干涉的问题，阀体表面的铸造圆角、法兰端面的加工倒角细节都做了还原，能够直接用于管路装配的干涉检查、运维操作的空间模拟，也可以作为同类阀件改型设计的基础模型，在其结构基础上调整通径、更改驱动形式，就能快速衍生出适配不同工况的同系列阀件模型。在现场实际使用过程中，这类手动控制的混合管控制阀不需要接入气源、电源，完全依靠人工操作就能完成流量调节和通断控制，特别适合无辅助动力源的野外管路布设场景、或者不需要频繁调节的工艺管段，相比电动、气动控制的同功能阀件，它的结构更简单，故障点更少，日常运维只需要定期检查阀杆部位的密封填料是否存在泄漏，不需要对电子控制元件、驱动机构做定期校准维护，长期使用的维护成本更低。在管路布设的三维仿真过程中，这类模型的导入能够帮助设计人员提前核验手柄操作空间是否充足、法兰对接的螺栓是否有足够的拧紧操作空间，避免现场安装时出现操作空间不足、需要重新调整管路走向的问题，同时也能通过模型的内部流道结构，初步模拟流体经过阀腔时的流动状态，为混合管路的流场优化提供基础的结构参考。
