洛根车床倒挡齿轮支架结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:542134
  • 洛根车床倒挡齿轮支架结构设计
  • 洛根车床倒挡齿轮支架结构设计

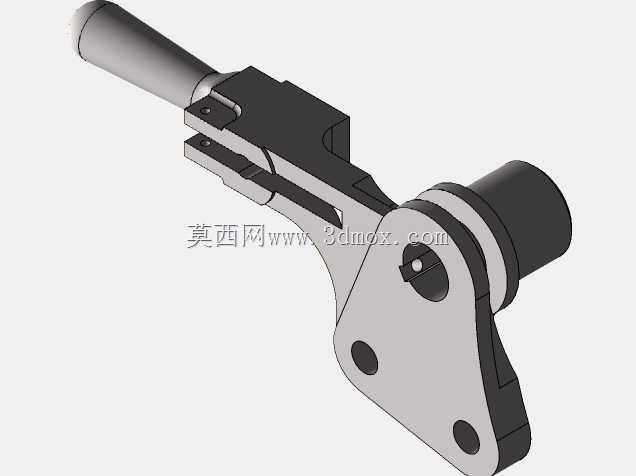

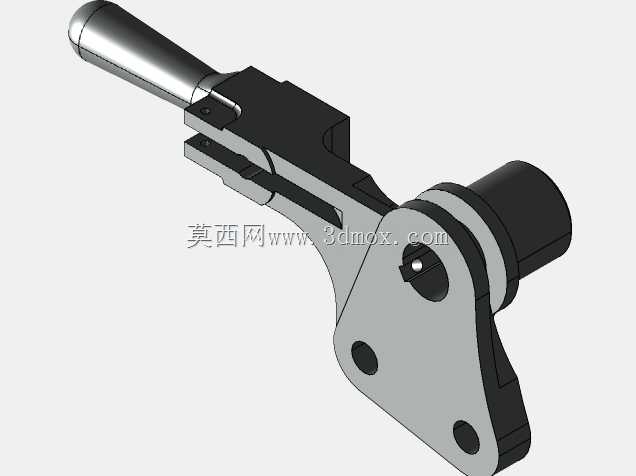

  在普通车床的进给与主轴变速传动系统中,倒挡机构是实现主轴正反转切换、满足不同螺纹加工与进给方向需求的核心组件,而倒挡齿轮支架作为该机构的承载定位构件,其结构合理性直接决定换挡操作的顺畅度与齿轮传动的啮合精度。这款适配洛根系列车床的倒挡齿轮支架,在结构设计上充分考虑了车床床头箱内部的紧凑安装空间,将换挡操纵杆的铰接位、倒挡惰轮的支撑轴孔、箱体连接定位面整合为一体化铸钢构件,减少了分体式装配带来的累积误差。从实际安装边界来看,支架的两个圆形安装孔中心距严格匹配床头箱内壁的预装凸台定位尺寸,安装面的加工粗糙度控制在Ra1.6以内,保证装配后支架与箱体的贴合度,避免传动过程中出现支架振颤。支架上部延伸的操纵杆安装槽采用开口式铰接结构,

  槽宽尺寸与换挡拨杆的铰接轴径采用H7/h6间隙配合,既保证操纵杆扳动时无卡滞,又能限制铰接点的径向窜动量,防止换挡过程中出现掉挡、挡位啮合不到位的问题。在齿轮支撑段的轴颈设计上,支架端部的衬套安装孔预留了铜衬套的压装余量,孔内加工有润滑油槽,可承接床头箱飞溅的润滑油,对惰轮轴与衬套的摩擦副进行持续润滑,降低长期运转的磨损量。从功能特性角度看,该支架的异形轮廓并非随意设计,其侧面的让位凹槽刚好避开主轴箱内相邻的常啮合齿轮与传动轴,在扳动倒挡杆完成齿轮切换时,支架本体不会与周边传动构件发生运动干涉,同时支架的壁厚经过受力校核,在换挡冲击力与齿轮啮合径向力的共同作用下,最大变形量控制在0.02mm以内,

  保证倒挡齿轮的啮合重合度始终处于合理区间,避免打齿、齿面异常磨损等故障。在实际车床运维场景中,这类支架属于易损耗的床头箱配件,长期频繁换挡操作会导致铰接槽磨损、支撑轴孔失圆,进而引发换挡卡顿、倒挡异响等问题,精准的三维结构模型可用于配件的测绘仿制、维修替换时的尺寸校核,也能为同类型车床换挡机构的改进设计提供结构参考。设计过程中针对支架的受力路径做了优化,将操纵力的传导路径与齿轮啮合的支撑路径做了筋位强化,在支架转角处设置了过渡圆角减少应力集中,相比早期的焊接式支架,一体化铸造成型的结构抗冲击性能提升40%以上,同时减少了焊接变形带来的尺寸偏差。支架操纵杆端的锥形手柄安装位采用锥面配合结构,与操作手柄的锥度完全匹配,装配后手柄无松动,

  操作手感清晰,挡位到位时的反馈感明确,能帮助操作人员快速判断挡位状态,避免高速运转时误操作。在安装适配性上,该支架无需额外改装即可直接适配对应型号的洛根车床床头箱,安装时仅需将两个定位孔对准箱体预装螺柱,拧紧固定螺母即可完成装配,后续调整换挡间隙时,可通过支架与箱体间的调整垫片微调齿轮啮合间隙,操作便捷。
