钣金结构托盘配套侧边导轨组件

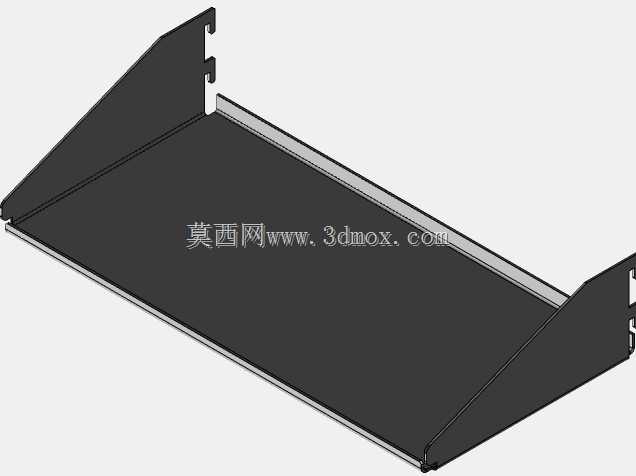

　　这类带侧边挡边的托盘导轨组件，多应用在标准机柜、仓储料架、自动化设备内置料仓的分层承载场景中，日常作业里主要承担抽拉式置物、物料承托、滑动导向的作用，相比固定式托盘结构，抽拉式的设计能大幅提升设备内部纵深位置的取放便利性，操作人员无需探身进入设备腔体内部，即可完成物料、工件、功能模块的取放与检修作业。从结构设计来看，该组件采用一体化钣金折弯成型工艺，主体托盘平面为平整承载面，两侧向上折弯形成的挡边兼具侧边防护与导轨安装配合的双重作用，端部设置的挂钩式卡接结构，可直接与机架上预设的挂装孔位配合，无需额外紧固件即可完成快速装配，这种无紧固件的快装设计，在批量装配、后期维护更换时能大幅降低拆装工时，适配标准化机柜的快装需求。设计过程中，

　　承载面的平面度是核心管控指标，折弯工序中需要针对板材厚度匹配对应的折弯下模开口，避免折弯处出现应力集中导致的板面翘曲，影响后续放置工件时的稳定性；两侧挡边的折弯高度经过反复校核，既能够保证托盘抽拉过程中不会出现侧向滑脱，又不会占用过多的机柜内部有效置物空间，端部挂钩的折弯角度与挂接深度，需要匹配对应机架立柱的孔位间距与板材厚度，保证挂装后托盘整体处于水平状态，满载状态下不会出现前倾脱落的风险。从安装边界来看，该组件的宽度尺寸适配标准19英寸机柜的内部立柱间距，抽拉行程控制在托盘总深度的三分之二左右，避免完全拉出时重心偏移导致的倾覆风险，导轨配合面的间隙控制在合理范围内，既保证抽拉动作顺畅无卡滞，

　　又不会因间隙过大出现抽拉过程中的晃动异响。实际应用场景中，这类组件常用来承载电气模块、小型加工工件、检测工装配件等物件，在服务器机柜、自动化生产线旁的物料缓存架、实验室设备置物仓中都有广泛应用，钣金材质的选择兼顾了结构强度与轻量化需求，表面处理可根据使用场景搭配喷塑、镀锌等工艺，适配不同工况下的防腐蚀、耐磨需求。设计时还需要考虑满载工况下的结构形变，托盘底部可根据承载需求选择是否增加加强筋结构，本款结构针对中低承载场景设计，依靠两侧折弯挡边的结构强度即可满足日常使用需求，无需额外增加加强结构，兼顾了制造成本与结构实用性。抽拉过程中，侧边挡边与机架导轨的配合面做了折边钝化处理，避免抽拉过程中出现锐边刮擦的问题，

　　同时也提升了配合面的耐磨性能，长期反复抽拉使用也不会出现毛刺脱落、配合间隙变大的问题。端部的挂钩结构做了导向斜角设计，装配时无需精准对位即可顺着斜角滑入挂装孔位，降低了现场装配的对位难度，即使是在设备内部光线较差的安装环境下，操作人员也可以快速完成组件的挂装作业。
