实验室惰性气体操作密封手套箱结构

　　这款密封操作箱体主要面向对水氧含量、粉尘浓度有严苛控制要求的实验与小批量生产场景，常见于锂电新材料研发、有机光电样品制备、特种药剂分装、厌氧微生物实验等工况，操作人员无需进入密闭腔室，仅通过箱体正面的密封操作手套即可完成腔室内的所有作业动作，全程隔绝外部环境与腔体内物料的接触，避免物料氧化、吸潮、被粉尘污染，同时也能防止腔体内的有毒有害、易挥发物料外泄到操作环境中，保护操作人员安全。

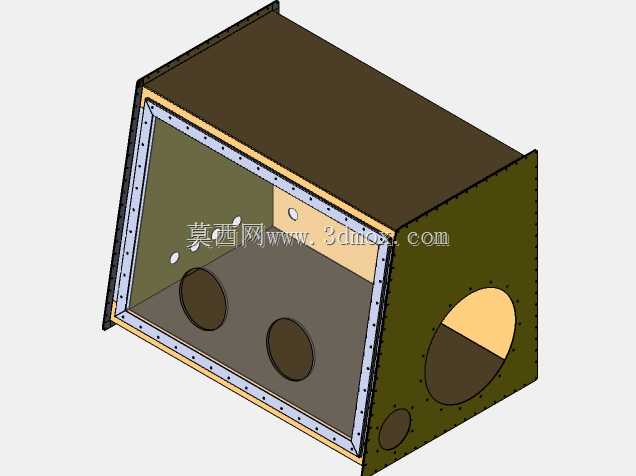

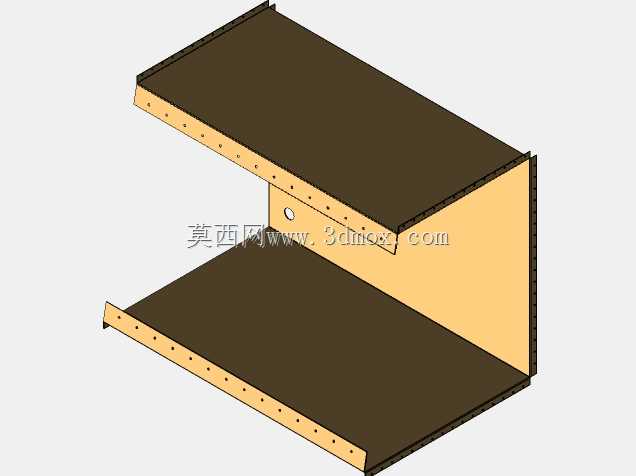

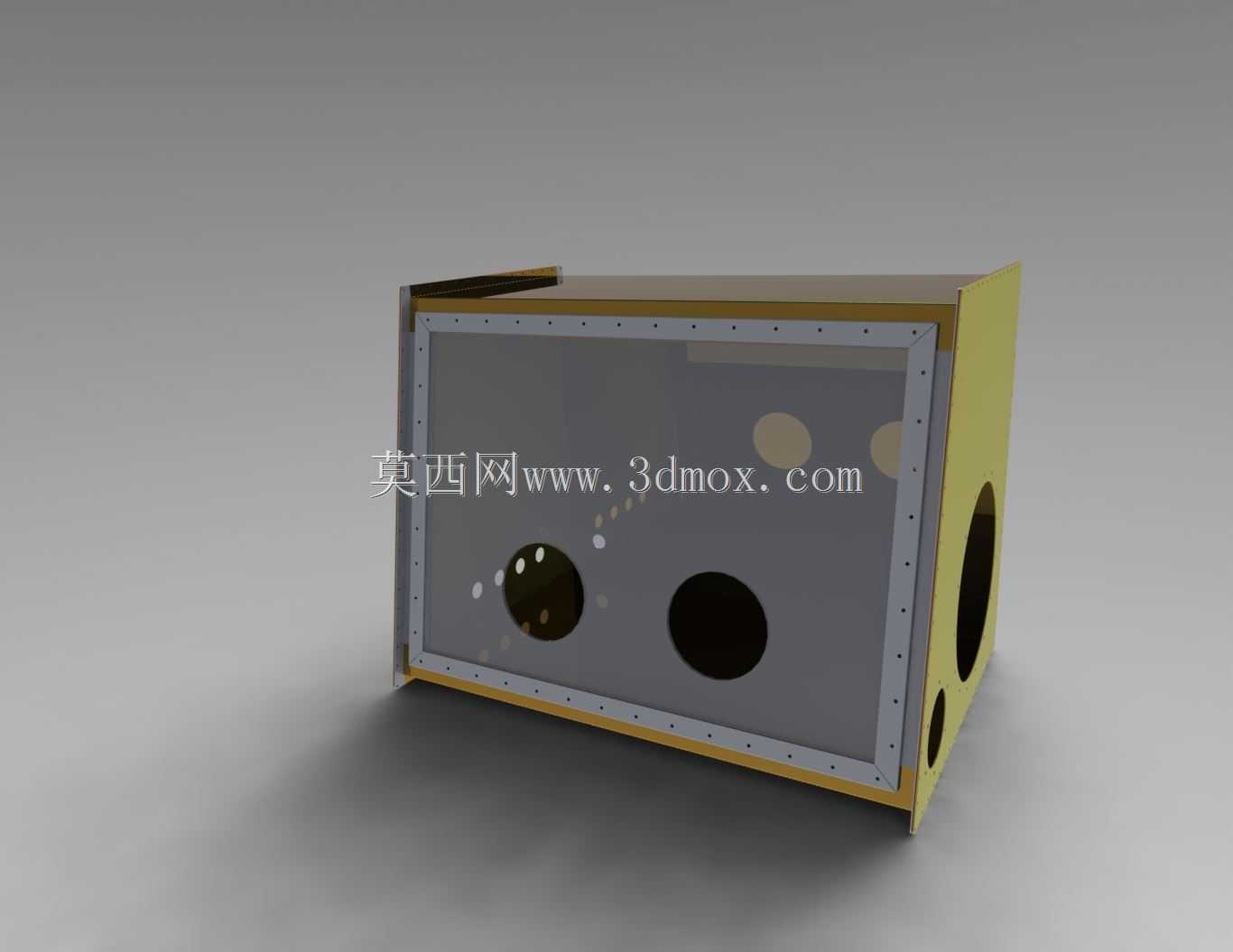

　　从结构设计逻辑来看，整个箱体采用框架式承载结构，主体侧板采用折弯成型的金属板材拼接，拼接缝处预留密封胶条安装槽，装配时通过连续密封胶条配合螺栓压紧实现整体腔体的气密性，整体漏率控制可满足常规惰性气体置换的使用要求。正面设置整块透明观察视窗，视窗采用法兰压框结构固定，压框沿周向均匀布置压紧螺栓，保证视窗与箱体框架之间的密封压力均匀，避免局部应力集中导致视窗开裂或者密封失效，视窗材质可根据使用场景选择钢化玻璃或者亚克力板材，兼顾透光性与结构强度，操作人员可通过视窗清晰观察腔室内的作业状态，无视觉死角。

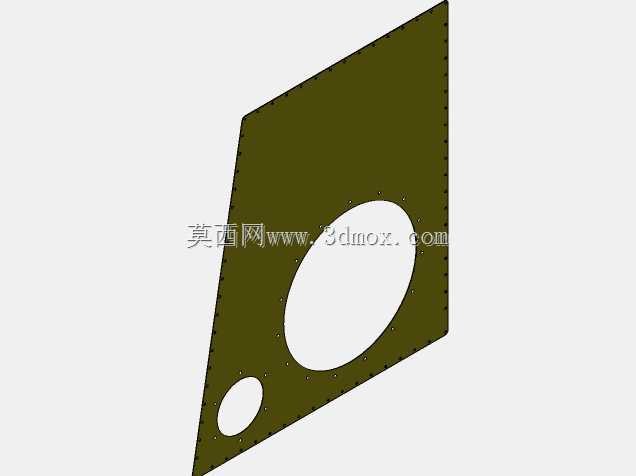

　　视窗下方开设两个圆形操作孔，操作孔的位置根据人体工程学数据设置，适配多数成年操作人员站立操作时的手臂伸展高度，操作孔上配置专用的密封手套连接法兰，法兰与孔位之间采用卡箍式密封结构，方便后期手套老化后的快速更换，无需拆解整个视窗结构。箱体侧面预留过渡舱安装位，过渡舱作为腔室与外部环境之间的物料传递通道，设计有内外两道密封门，两道门设置互锁结构，无法同时开启，传递物料时仅可打开一侧舱门，避免传递过程中大量外部空气进入腔室，减少惰性气体的置换损耗，过渡舱本身也配置独立的抽气与充气接口，可单独完成舱内气体置换后再开启内侧门传递物料。

　　箱体顶部预留功能接口安装位，可根据实际使用需求接入气体净化循环系统、真空抽气接口、压力检测表、电源穿线柱、温湿度传感器、水氧检测仪等配套组件，接口处均采用密封穿板接头设计，保证外接组件安装后不破坏腔体整体气密性。箱体底部设置可调支撑脚，可根据安装地面的平整度调整支撑高度，保证箱体放置水平，避免长期偏载导致箱体框架变形影响密封性能。

　　从安装边界来看，这类箱体的整体宽度适配常规实验室标准台面的放置尺寸，深度方向预留足够的腔室操作空间，可同时容纳小型实验仪器、物料容器、操作工具等，操作孔的中心间距经过反复校核，保证操作人员双臂伸入后操作无干涉，可完成称量、移液、组装、封装等精细化操作动作。箱体的侧板上还可根据需求集成电源插座、气体控制阀等组件，所有穿线位置均做密封处理，避免出现泄漏点。

　　在结构细节处理上，箱体内部所有转角均做圆弧过渡处理，不存在清洁死角，方便定期对腔室内部进行擦拭清洁，避免残留物料堆积污染后续作业。视窗压框的螺栓采用内六角圆柱头螺栓，螺栓头沉入压框表面，不会突出结构剐蹭操作人员手臂或者手套。操作手套采用耐溶剂、耐老化的丁基橡胶材质，具备足够的柔韧性，保证操作人员手指操作的灵活性，可完成精细的零件组装或者样品处理动作。

　　整个箱体的结构设计优先保证气密性与操作便利性，没有多余的冗余结构，所有外部结构件均做圆角钝化处理，避免尖锐边角划伤操作人员或者刮破手套。框架的承载能力经过校核，可承受腔室内放置的小型实验设备的重量，不会出现框架变形导致的密封失效问题。气体接口的位置统一设置在箱体侧后方，方便外接管路的排布，不会占用正面操作空间，也避免管路遮挡操作人员视线。
