海蒂诗d15规格衣柜连杆锁具结构

　　这款锁具是定制衣柜、步入式衣帽间常用的多点锁紧配套构件，适配15mm直径安装孔位，属于连杆式传动锁的核心锁座部件，日常应用中多搭配竖向传动杆使用，实现衣柜单扇门上下多点同步锁闭，相比普通单点锁，这类结构锁紧后柜门缝隙均匀，不会出现局部翘边、漏缝的问题，在高端定制柜体、文件储物柜、嵌入式收纳柜上都有广泛适配场景。从结构设计逻辑来看，主体采用阶梯轴式布局，一端带限位法兰盘，安装时从柜门预冲孔位置穿入，法兰端面贴合柜门内侧实现轴向定位，中间段的六角结构是配套锁芯旋钮的卡位结构，安装时不需要额外打异形孔，仅需在门板上开出对应直径的圆孔，将锁体穿入后从外侧用锁帽压紧即可完成固定，安装门槛低，现场装配不需要专用工装，

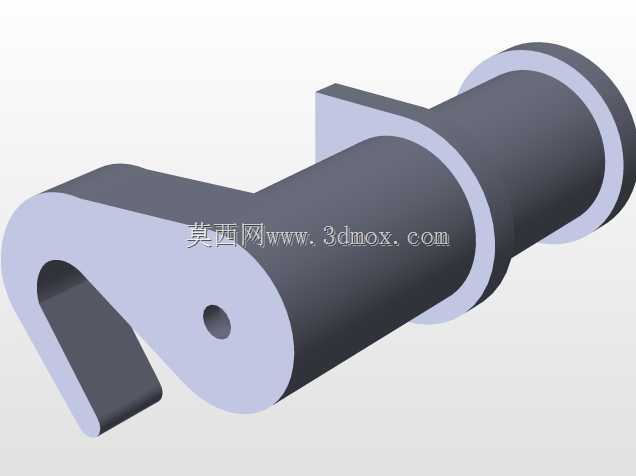

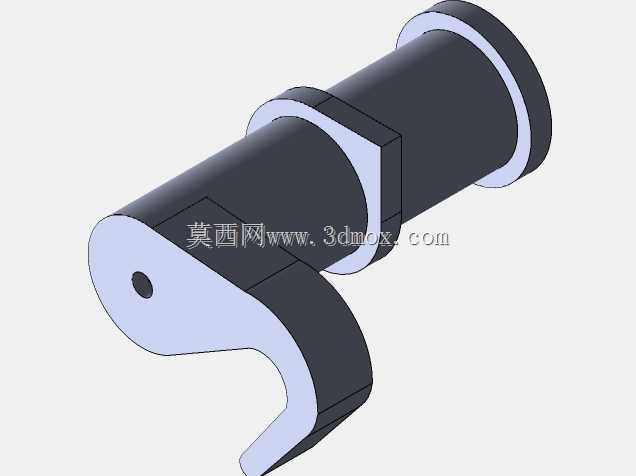

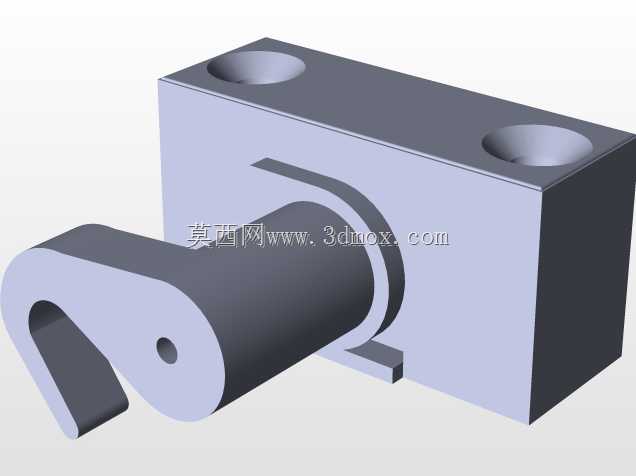

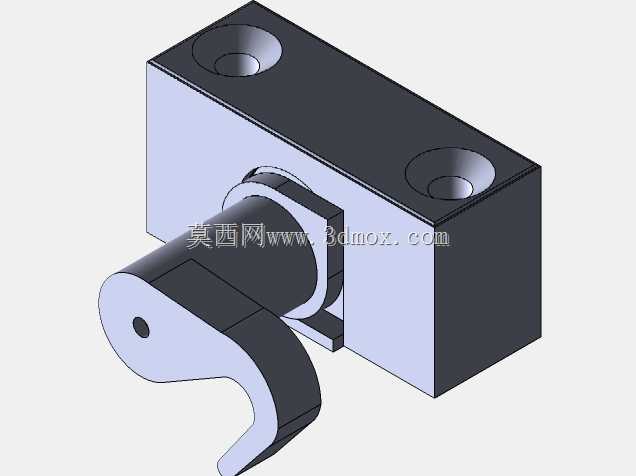

　　普通安装工人用常规开孔工具就能完成作业。伸出的钩状结构是锁止执行端，配套的传动杆上开有对应卡位槽，锁芯转动时带动钩体偏转，钩头卡入传动杆的卡槽内，就能带动整根连杆上下移动，实现上下锁舌的同步伸出与收回，钩体的偏转角度经过限位设计，转动90度即可完成全开/全锁动作，不会出现过转导致的结构卡滞，日常使用时旋钮的反馈手感清晰，用户能明确感知锁止到位的状态。从安装边界尺寸来看，主体穿入段的直径严格匹配15mm安装孔，法兰盘的直径比安装孔大8mm左右，能完全覆盖开孔边缘的毛刺与公差间隙，不需要额外加装装饰盖也能保证外观整洁；六角卡位段的对边尺寸适配标准锁芯旋钮的内孔，通用互换性强，后期维护更换时不需要重新扩孔或者修改门板结构，

　　直接替换同规格锁体即可。钩状锁止端的伸出长度经过校核，和常规厚度的柜门、配套传动杆的安装间距完全匹配，不会出现钩头卡入深度不足导致的锁止失效，也不会因为卡入过深导致转动阻力过大。结构细节上，锁体端面的小孔是连杆定位销孔，安装时传动杆穿入对应位置后插入定位销，就能避免传动杆和锁体之间出现相对窜动，保证锁止动作的传动精度，长期使用后也不会出现传动松旷、锁点错位的问题。所有棱角位置都做了小圆角过渡，没有尖锐的冲切毛刺，装配过程中不会刮伤门板饰面，也不会划伤安装人员的手部，表面处理采用哑光镀锌工艺，在衣柜内部的潮湿环境下也不容易出现锈迹，长期使用不会出现镀层脱落、卡滞的问题。在家具结构设计选型时，

　　这类锁具多用于需要保密或者防止儿童随意开启的收纳柜门，比如存放贵重物品的衣柜储物格、放置清洁药剂的家政柜、办公室的文件储物柜，多点锁紧的结构能保证柜门关闭后整体贴合度好，相比普通碰珠锁、磁吸锁，锁闭后的防盗性能更好，不会因为外力碰撞就出现柜门弹开的问题。建模过程中对各个配合面的公差做了合理预留，穿入段和门板安装孔之间采用间隙配合，公差带控制在0.1-0.2mm之间，既方便安装时顺利穿入，也不会因为间隙过大导致锁体晃动；六角卡位段和旋钮内孔采用过渡配合，装配后旋钮和锁体之间不会出现相对转动，转动时的力传递直接，没有空行程。钩状锁止端的工作面做了微小的斜度导向，即使传动杆的安装位置有微小的上下偏差，锁体转动时钩头也能顺利滑入卡槽内，降低了现场安装的对位精度要求，减少了装配调试的时间成本。
