实木可折叠笔记本电脑支撑托架结构设计

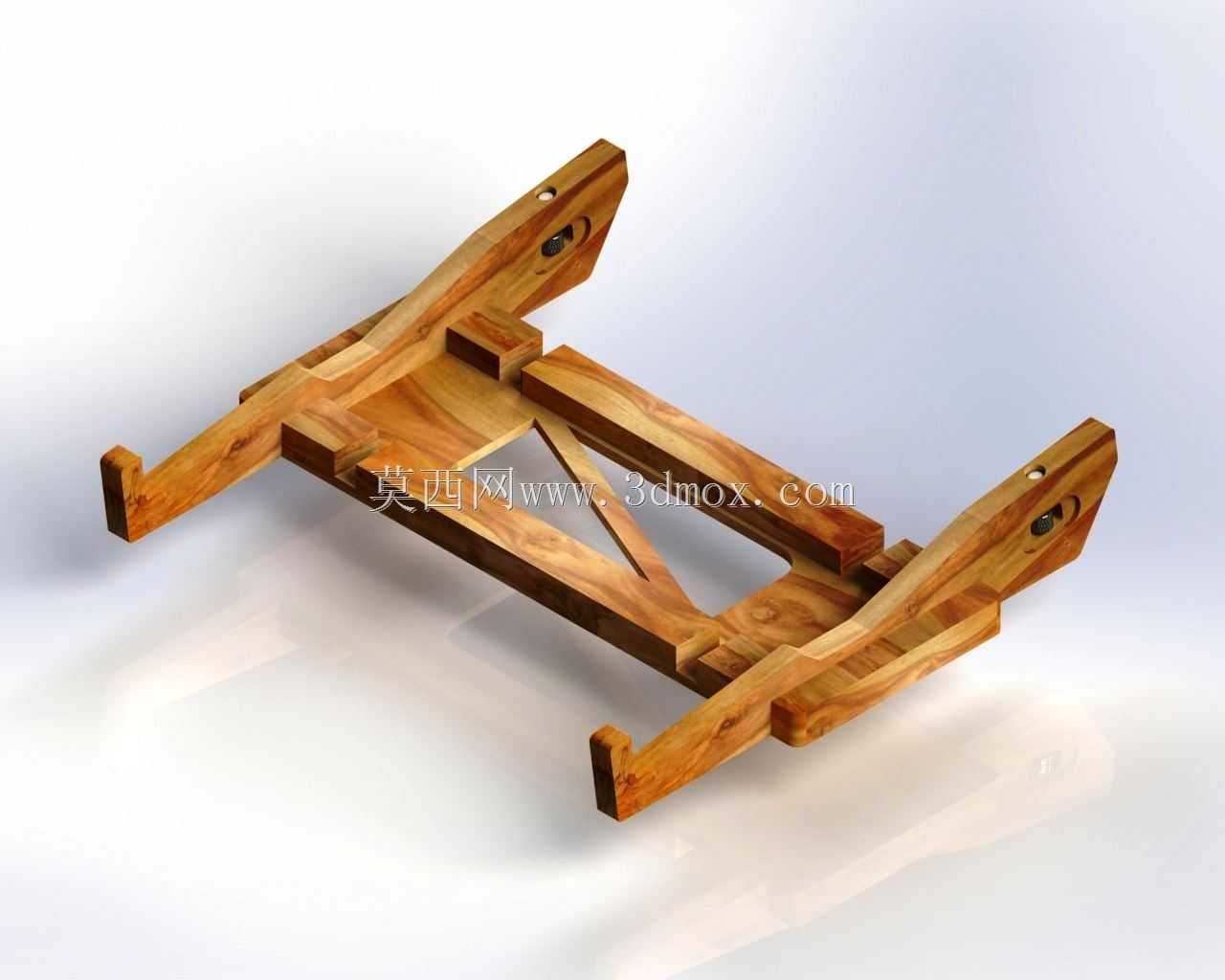

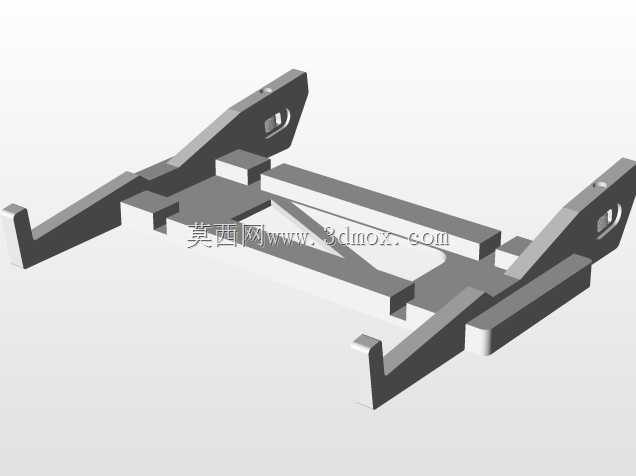

　　日常办公场景中，笔记本电脑因屏幕高度固定，长期使用易造成使用者颈椎前倾，配套的支撑托架是桌面办公场景里调整设备使用姿态的常用配件，这款可折叠实木托架的结构设计，完全围绕桌面办公的实际使用需求展开。从实际使用场景来看，该托架可放置于常规办公桌、会议桌甚至居家桌面，适配13英寸到16英寸区间的主流消费级笔记本电脑，无需额外固定配件，直接将设备放置于托架支撑面即可完成架设。托架整体采用实木构件拼接而成，所有支撑臂与连接部位均采用榫卯配合的铰接结构，无额外金属连接件，展开时两侧支撑臂向外张开形成稳定的三角受力结构，底部两个横向挡块可卡住笔记本电脑底边，防止设备向前滑落，两侧向上延伸的支撑臂贴合笔记本电脑底部两侧边缘，避免设备左右偏移。

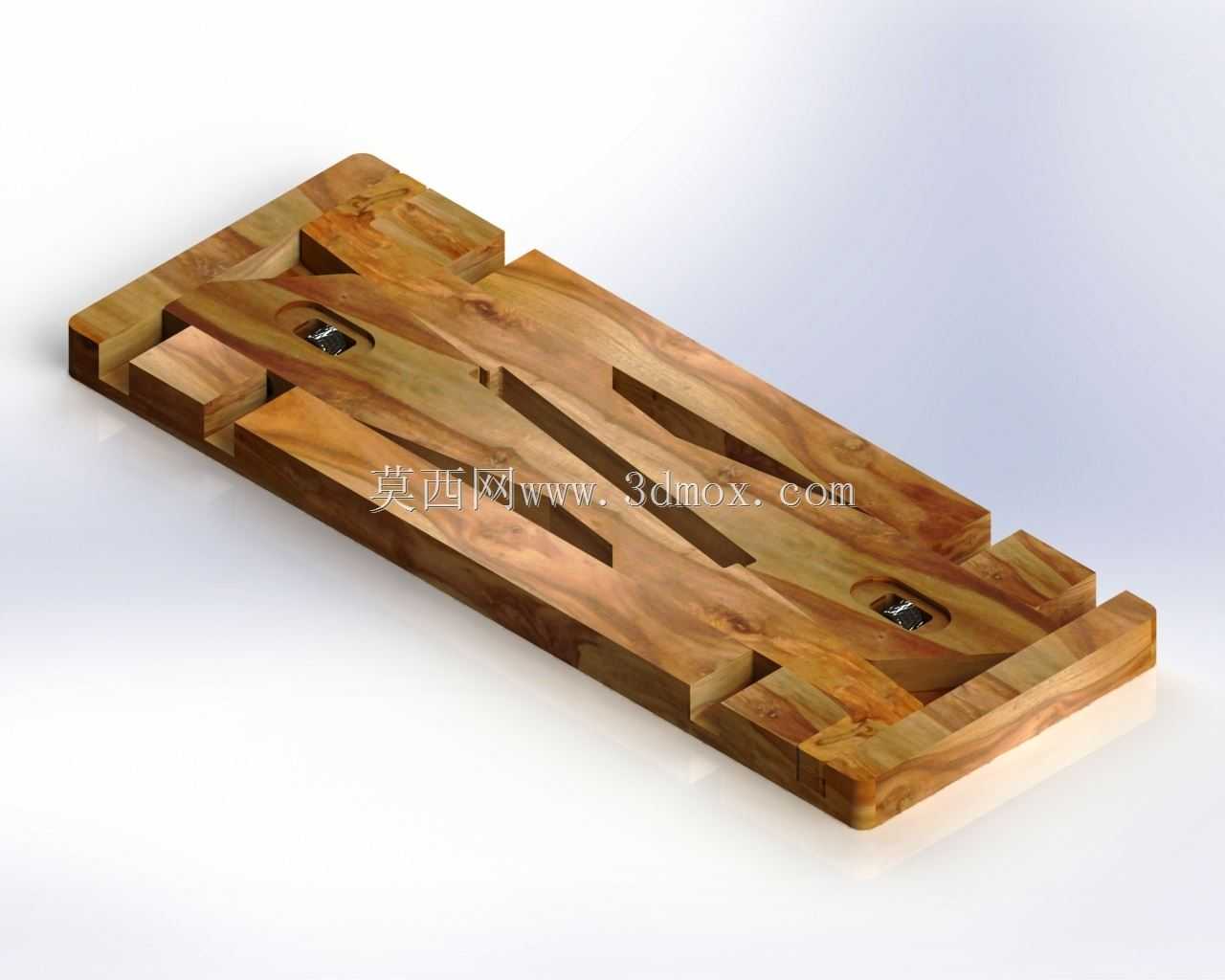

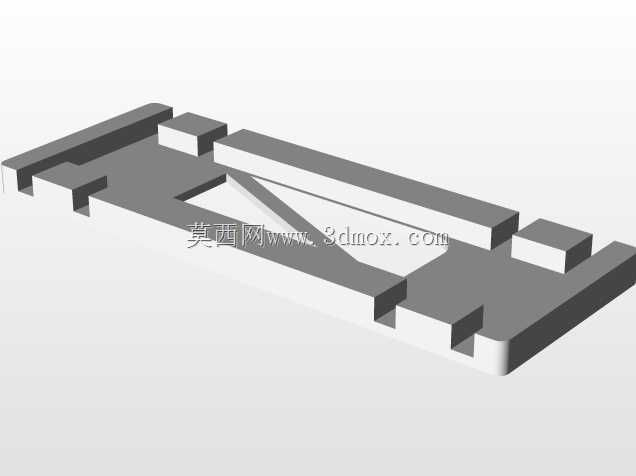

　　折叠状态下所有构件可收拢为扁平条状结构，整体厚度不超过35mm，可轻松放入电脑包侧袋或公文包夹层，满足移动办公的携带需求。设计过程中优先考虑了结构受力的合理性，两侧主支撑臂采用变截面设计，靠近铰接点的位置截面尺寸更大，可承载笔记本电脑放置后的集中载荷，支撑臂中间位置设置的斜向加强筋，在不增加整体重量的前提下提升了构件的抗弯折性能，避免长期使用后出现支撑臂下弯变形的问题。托架的整体展开尺寸控制在320mm260mm120mm范围内，放置于桌面时不会占用过多鼠标操作空间，支撑面设置的5°倾斜角度，符合人体工程学的视线高度要求，可将笔记本电脑屏幕抬升80mm到120mm，匹配大多数坐姿下的视线水平高度，减少长期低头办公带来的颈部负荷。

　　安装使用无额外操作门槛，展开时只需将两侧支撑臂向外扳动到限位位置即可自动锁止，收拢时向内按压支撑臂即可完成折叠，所有铰接部位的转动阻尼经过匹配调整，展开后不会出现自行收拢的情况，折叠时也无需过大的按压力度。托架与笔记本电脑接触的所有边缘位置均做了R3mm的圆角倒钝处理，避免划伤笔记本电脑的金属或塑料外壳，底部四个接触点设置有防滑垫，可增大与桌面的摩擦力，防止打字过程中托架出现滑动位移。从结构建模的角度来看，该模型所有构件均采用参数化建模方式构建，每个铰接点的转动间隙预留0.2mm的装配余量，既保证转动过程无卡滞，也不会出现间隙过大导致的结构晃动问题，实木构件的拼接位置完全对齐，无错位或缝隙不均的情况，可直接用于实木加工的数控开料编程参考，也可作为同类折叠支撑结构的设计参考模板。
