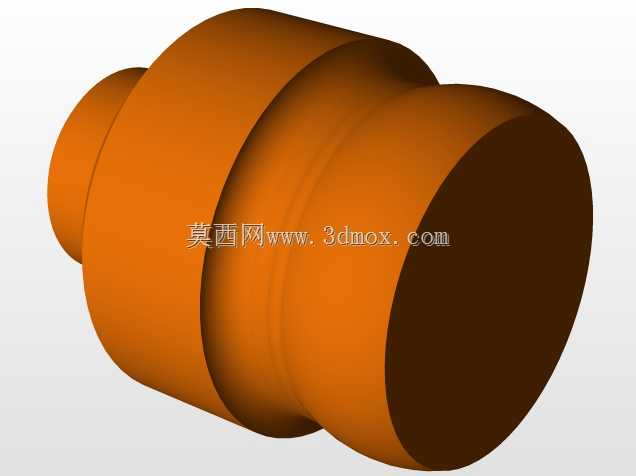

阶梯式变径轴套连接构件结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:542240
  • 阶梯式变径轴套连接构件结构设计

  在流体输送管路、传动机构同轴对接、液压系统管路转接的实际工程场景中,这类阶梯变径结构的轴套类构件是应用频次极高的基础零件,很多刚入行的结构设计人员容易忽略这类零件的细节设计,往往在装配阶段才发现配合公差、安装间隙的问题,导致整套机构出现密封失效、同轴度偏差、运转抖动的故障。从实际使用场景来看,这类构件既可以作为传动系统中不同轴径的过渡连接衬套,也可以作为管路系统中异径管道的插接式转接接头,在低压流体输送、轻载传动定位的工况下,不需要额外加装复杂的法兰连接结构,依靠自身阶梯端面的轴向定位和圆柱面的过盈配合就能完成固定,大幅减少装配环节的紧固件数量,降低整体机构的零件复杂度。

  设计这类构件的时候,首先要明确安装边界的约束条件:构件的最大外径端是主要的定位基准面,安装时要完全贴合安装基座的定位沉孔端面,因此该端面的平面度公差需要控制在0.02mm以内,避免装配后出现倾斜导致同轴度超差;沿轴向分布的多级阶梯圆柱面,每一段的直径差是根据对接端的尺寸匹配要求设定的,相邻阶梯之间的过渡圆角不能随意设计,要根据配合件的倒角尺寸匹配,一般过渡圆角半径取对接件倒角尺寸的1/2,既可以避免装配时出现棱边干涉,也能减少阶梯位置的应力集中,在承受轴向推力或者径向载荷的时候,不会在阶梯变径位置出现应力断裂的问题。

  从功能特性上看,这类中空的阶梯结构,内孔的同轴度是核心精度指标,如果是作为传动衬套使用,内孔要和穿过的轴保持间隙配合,间隙量控制在0.01-0.03mm之间,既要保证轴可以顺利穿入,也要避免间隙过大导致运转时出现径向窜动;如果是作为流体转接接头使用,内孔的表面粗糙度要达到Ra1.6以下,减少流体输送时的阻力,同时在阶梯对应的外圆位置可以加装密封圈沟槽,配合O型圈实现端面和径向的双重密封,避免输送介质出现泄漏。很多设计人员在建模的时候容易忽略壁厚的均匀性,这类回转体结构如果壁厚差异过大,在注塑或者铸造成型的时候会出现缩痕、内部应力不均的问题,后续机加工的时候也容易因为应力释放出现变形,因此每一段阶梯对应的壁厚差要控制在2mm以内,保证整体结构的成型稳定性。

  在实际选型适配的时候,要先确认两端对接部件的安装深度:小直径端的插入深度要比对接件的配合孔深度短1-1.5mm,避免装配时小直径端顶到对接孔的底部,导致大直径端的定位端面无法完全贴合,出现轴向定位失效的问题;大直径端的外圆尺寸要和安装基座的沉孔保持过渡配合,装配后不会出现径向晃动,同时如果是有拆卸需求的工况,可以在大直径端的端面预留2个对称的螺纹拆卸孔,方便后期维护的时候用拔销器将构件从安装孔中拔出,不会因为过盈配合导致拆卸时损坏零件或者安装基座。

  这类构件的外形没有多余的复杂结构,全部由同轴的回转面构成,建模的时候只需要绘制半截面的旋转轮廓即可完成主体造型,但是细节上的倒角、圆角、公差配合的设定才是设计的核心,很多新手建模的时候只做了外形的尺寸匹配,没有考虑实际装配的工艺性,比如把阶梯位置做成直角棱边,装配时不仅容易割伤安装人员,还会刮伤配合件的表面,破坏配合精度;还有的设计把内孔和外圆的同轴度公差放得过大,装配后出现偏心,导致传动时轴的跳动量超差,或者管路对接时出现密封面错位泄漏。在实际生产中,这类零件如果采用金属材质加工,一般用棒料直接车削即可完成,加工工序简单,材料利用率高;如果采用工程塑料材质,可以直接注塑成型,批量生产的成本极低,适合在通用机械设备、轻工生产线、民用流体管路中大规模使用。

  需要注意的是,这类构件不能用在重载冲击的工况下,因为阶梯变径的位置始终是应力集中的薄弱点,如果承受过大的径向冲击载荷,很容易在变径位置出现断裂,因此设计选型的时候要核算每一段截面的抗剪强度,根据实际承受的载荷选择对应的材质,轻载工况可以选用尼龙或者PP材质,有一定强度要求的工况可以选用45号钢或者铝合金材质,有腐蚀介质的工况则要选用不锈钢或者工程塑料材质,根据使用场景调整材质和表面处理方式,才能保证构件的使用寿命。
