弹性卡箍式管线固定夹持件结构设计

　　在工业设备布线、流体管路布设场景中，这类弹性夹持件是解决管线快速固定、限位防窜的核心小尺寸结构件，常见于配电柜内部走线、小型气动设备管路排布、户外机柜线缆固定等场景，替代传统螺丝锁紧的管夹结构，能大幅缩减现场装配的工时，同时适配一定范围内的管线外径公差，降低对管线尺寸精度的匹配要求。

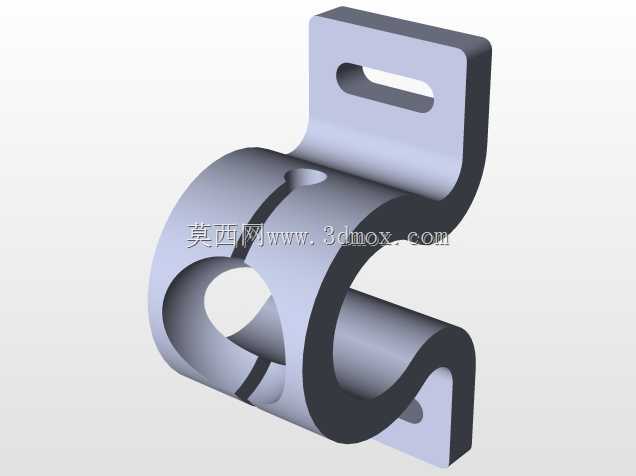

　　从结构功能来看，该夹持件采用单侧开口的C型环抱结构，环抱段的圆弧内径匹配常用的6-10mm外径管线，开口处做了向外翻的导向弧边，安装时无需额外工具，只需将开口对准管线按压即可卡入到位，环抱段内侧预留的浅槽结构，一方面能增加与管线外表面的接触摩擦力，避免管线沿轴向窜动，另一方面在管线受外力拉扯时能提供微量的形变缓冲，不会因为硬接触割伤线缆绝缘层或者软管外壁。上部的安装支耳做了长圆孔设计，这个长圆孔的长度方向沿夹持件的安装调节方向设置，允许安装时存在±2mm的位置偏差，适配现场安装孔位的加工误差，不需要二次扩孔调整，支耳与下部环抱段之间做了圆弧过渡连接，避免应力集中导致的支耳断裂，过渡段的厚度比环抱段厚0.8mm，抵消安装时支耳受螺栓压紧力产生的形变，保证环抱段的加持力不会因为安装锁紧出现衰减。

　　设计过程中首先要确定的是环抱段的开合角度，开口角度设置为35度，既保证按压卡入时的形变行程足够，不会因为开口过小导致卡入阻力过大，也不会因为开口过大导致卡入后管线容易脱出，材料选用65Mn弹簧钢做表面喷塑处理，自由状态下C型段的开口尺寸比适配管线最小外径小1.2mm，依靠材料自身的弹性形变产生抱紧力，经过反复校核，当卡入适配最大外径的管线时，环抱段的最大形变应力控制在材料屈服强度的70%以内，保证长期使用不会出现塑性形变导致夹持力失效。下部的弯折限位边是容易被忽略的结构，这个边在卡入管线后会抵在安装基准面上，限制夹持件绕安装螺栓转动的自由度，避免设备运行过程中受振动影响出现夹持件偏转，导致管线弯折磨损。

　　安装边界方面，该夹持件的整体安装高度不超过28mm，支耳的宽度为16mm，安装时只需要在安装基板上打一个M5的螺纹孔或者穿装孔，螺栓穿过上部支耳的长圆孔锁紧即可，锁紧扭矩控制在2.5N·m，扭矩过大会导致支耳压溃形变，扭矩过小则会导致夹持件松动。环抱段的中心到安装基准面的距离为12mm，这个距离预留了管线外表面到安装面的安全间隙，避免管线直接贴在金属基板上，长期受振动磨损外表面，同时也给管线的热胀冷缩预留了微量的位移空间。在多根管线并排布设的场景中，相邻两个夹持件的中心距只要保持在20mm以上，就不会出现安装干涉，适合密集布线场景下的紧凑安装。

　　实际使用中这类夹持件的失效形式大多是长期受振动导致的弹性衰减，所以在设计时特意在环抱段的两侧开了对称的应力释放槽，当夹持件反复开合或者长期受管线振动作用力时，应力会沿着释放槽分散，不会集中在开口的根部位置，大幅提升疲劳使用寿命。和传统的双螺栓固定管夹相比，该结构的零件数量只有1件，不需要配套螺母、垫片等附件，仓储和运输过程中也不会出现零散配件丢失的问题，装配效率能提升60%以上，在批量设备装配的流水线场景中，这种效率提升带来的成本节约非常可观。另外表面喷塑层的厚度控制在0.15-0.2mm，既具备基础的防锈能力，也不会因为涂层过厚导致环抱段的有效内径变小，影响管线的正常卡入，喷塑后的表面粗糙度控制在Ra6.3，不会有尖锐毛刺划伤安装人员的手部，也不会磨损管线的外保护层。
