汽车通风式制动刹车盘结构设计

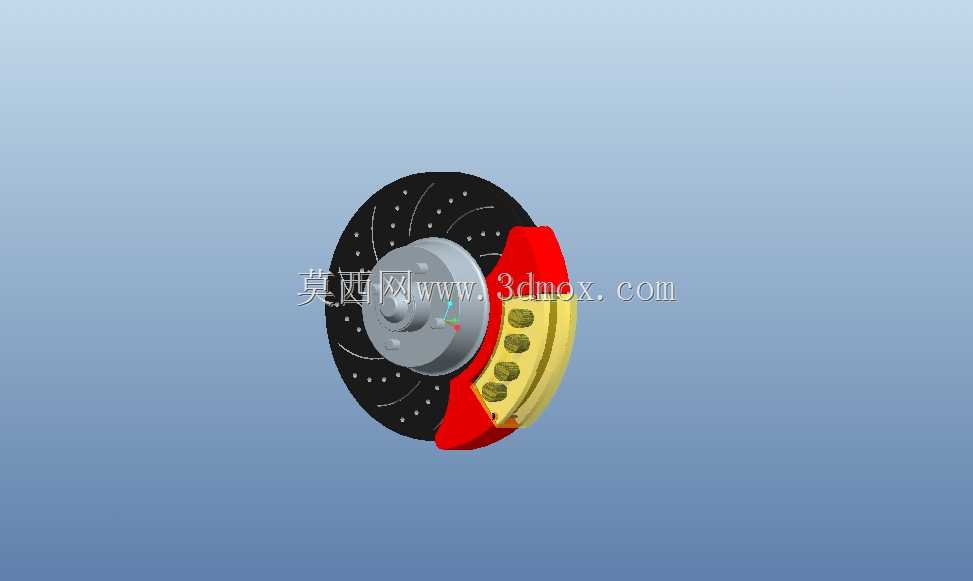

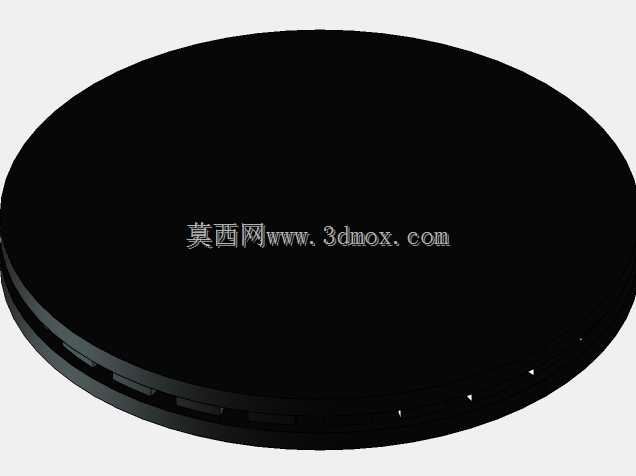

　　在乘用车与轻型商用车的行车制动系统中，制动盘是承担摩擦减速、动能转化核心功能的关键部件，这套三维结构完整还原了量产装车状态下的通风式制动盘总成，包含摩擦盘本体、中心轮毂连接座、安装定位凸台、散热导流结构等全部细节，可直接用于制动系统匹配校核、教学演示、结构优化参考等场景。日常道路行驶中，车辆减速时制动卡钳的两侧刹车片会从径向夹紧制动盘的摩擦工作面，通过刹车片摩擦材料与铸铁盘体的接触摩擦力，将车辆行驶的动能转化为热能耗散到空气中，实现车辆减速或驻车，相比传统实心制动盘，这款通风结构的盘体在两层摩擦工作面之间设计了径向分布的导流散热筋，车辆行驶时随轮轴转动的盘体可通过筋片间隙形成主动气流，快速带走摩擦产生的热量，

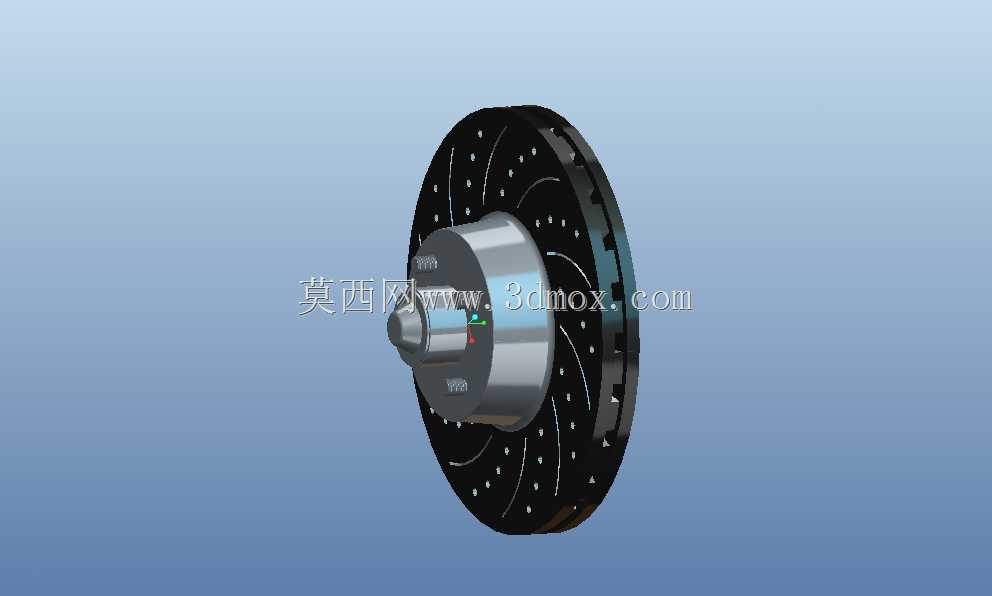

　　避免长时间连续制动时盘体温度过高引发的热衰退、摩擦系数下降问题，适配多数前置前驱家用车型的前轮制动配置。从设计逻辑来看，整个盘体的安装基准完全围绕车轮轮毂的回转中心设置，中心的阶梯式凸台与轮毂轴头采用过渡配合定位，凸台上均布的螺栓孔与车轮螺栓完全对应，装配时制动盘通过轮毂螺栓压紧在轴头端面，与车轮保持完全同步的回转状态，摩擦工作面的端面跳动量、平面度公差都控制在装车要求范围内，避免制动时出现方向盘抖动、刹车片偏磨等常见故障。盘体上均匀分布的小孔为散热减重孔，除了进一步提升空气流通效率、降低盘体自重外，还可以在摩擦面产生磨屑时通过孔洞及时排出磨屑，减少磨屑在摩擦面之间形成的磨粒磨损，延长刹车片与盘体的使用寿命，

　　同时孔洞的分布经过动平衡校核，不会随车轮转动产生额外的离心振动。从安装边界来看，摩擦工作面的外径尺寸适配15-17寸常规轮毂的安装空间，盘体整体厚度满足常规浮动式卡钳的安装间隙要求，中心凸台的高度与轮毂轴头的伸出长度匹配，装配后不会与轮毂内侧、防尘盖板等周边部件产生运动干涉，摩擦面的有效摩擦半径经过制动力矩匹配计算，可满足对应整备质量车型的制动力需求，在紧急制动工况下可提供足够的摩擦阻力矩，配合ABS系统实现稳定的制动效果。结构细节上，盘体边缘设计了均匀分布的缺口式通风槽，可在盘体高速转动时切割气流，降低风阻产生的啸叫噪音，中心连接座与摩擦盘体采用一体化铸造成型后精加工的工艺路线，连接部位的过渡圆角经过应力优化，可承受制动时产生的巨大扭转力矩与径向剪切力，避免长期使用后出现盘体开裂、连接部位断裂等失效风险，摩擦工作面的表面粗糙度设置满足刹车片初始磨合的要求，新盘装车后可在较短里程内完成与刹车片的贴合磨合，达到最佳制动效果。
