剪叉式高度可调升降作业承载平台

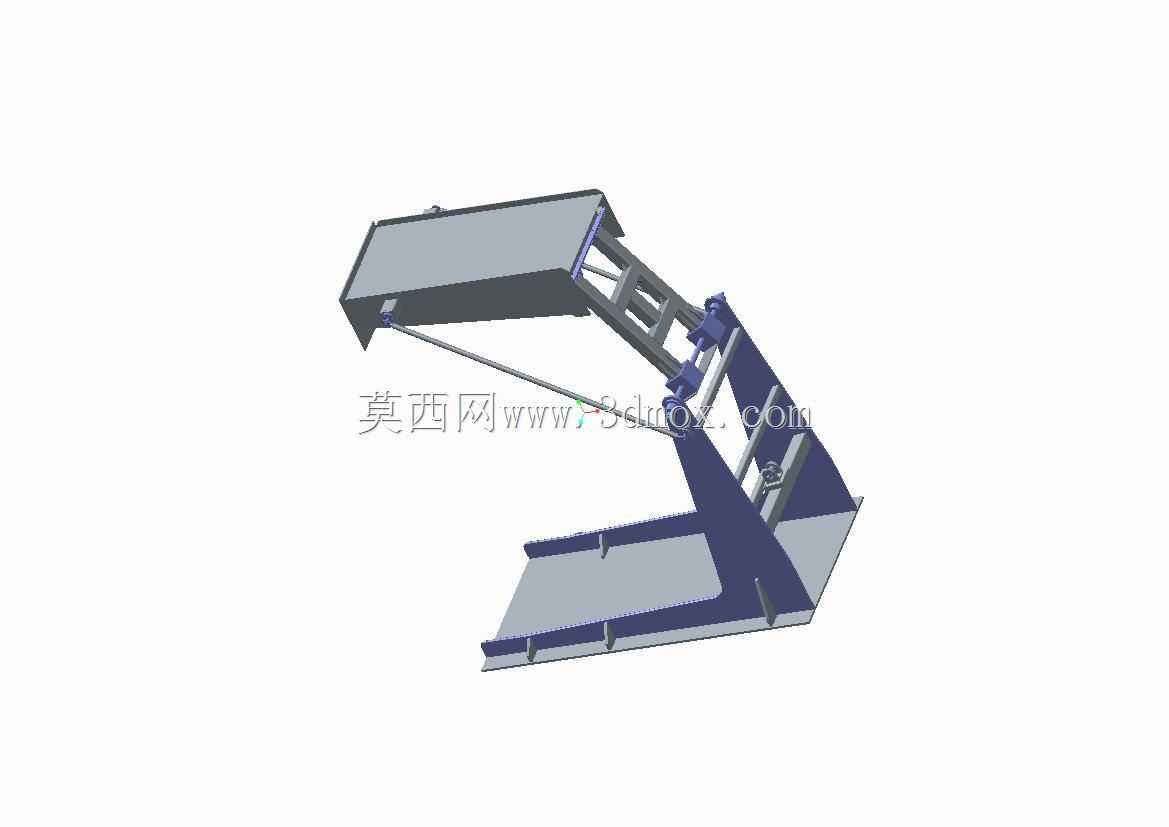

　　在车间物料周转、轻型设备工位抬升、小型装配作业的现场场景里，固定高度的承载台往往无法适配不同作业人员的操作高度需求，也难以匹配上下游设备的进料出料高度差，这款剪叉式可调高度的承载平台，正是针对这类中小载荷的高度适配场景设计的。从结构逻辑来看，它采用单组剪叉臂作为核心支撑构件，上下两层承载平板分别作为底部安装基面和顶部作业承载面，剪叉臂的一端分别与上下平板的固定铰接座连接，另一端则嵌入平板上的导向滑槽内，在驱动构件带动剪叉臂夹角变化时，滑动端沿滑槽平移，实现顶部平台的平稳升降，不会出现偏载晃动的问题。

　　实际使用过程中，这类平台的应用场景覆盖很广，在装配线上可以用来承托待装配的小型部件，根据不同工序的操作高度调整台面高度，减少作业人员弯腰或者抬臂的疲劳度；在仓储环节可以配合手动液压搬运车，调整到与货厢或者货架层板齐平的高度，方便物料的平移转运，不需要反复抬升搬运重物；在设备检修场景下，也可以作为临时的工具或者部件承载台，根据检修位置的高度调整台面位置，减少工具取放的往返时间。

　　设计层面上，整个结构的受力路径非常清晰，顶部承载的载荷通过台面平板均匀传递到剪叉臂的四个铰接点，剪叉臂采用矩形截面的型钢构件焊接成型，铰接位置采用销轴配合自润滑衬套，既保证铰接转动的灵活性，也能承受长期往复升降带来的磨损，避免铰接点出现旷量导致台面倾斜。上下两层平板的边缘都做了折弯翻边处理，一方面提升平板自身的抗弯刚度，减少大载荷下的台面变形量，另一方面翻边结构也能防止台面上放置的物料或者工具从边缘滑落。驱动部分采用直线缸体作为动力输出构件，缸体尾端铰接在底部平台的安装座上，活塞杆端铰接在剪叉臂的中间交叉轴位置，通过活塞杆的伸缩直接带动剪叉臂开合，传动路径短，动力损耗小，升降过程的速度控制也更平稳。

　　从安装边界来看，底部平台的底面为整面平面结构，可以直接通过膨胀螺栓固定在硬化的混凝土地面上，也可以根据使用需求在底部安装脚轮做成可移动版本，固定安装时需要保证安装地面的平面度误差不超过千分之三，避免剪叉臂升降过程中出现卡滞。平台降到最低位置时整体高度较低，不需要开挖地坑就可以直接放置在地面使用，对于现场改造的场景非常友好，不需要破坏现有车间的地面结构；升到最高位置时，剪叉臂的展开角度经过限位结构限制，不会超过受力最优的角度范围，避免出现机构死点或者结构失稳的问题。台面的尺寸设计兼顾了承载能力和操作便利性，台面上预留了标准的T型槽或者螺纹安装孔，可以根据使用需求加装工装夹具、挡边或者输送辊道，拓展平台的使用功能。

　　在结构细节处理上，剪叉臂的滑动端安装有耐磨滑块，滑块与滑槽的接触面经过精加工，滑动过程中不会出现卡顿，同时滑块的磨损后可以单独更换，降低后期的维护成本。升降行程的两端都设置了缓冲限位块，当平台升到最高或者降到最低位置时，缓冲块会先接触限位面，吸收冲击载荷，避免刚性碰撞带来的结构变形或者噪音。整个结构的铰接点都预留了润滑注油口，可以定期加注润滑脂，保证长期使用下铰接位置的转动顺畅，减少磨损量。不同于大吨位的固定式升降台，这款轻量化的升降平台更适配1吨以下的中小载荷场景，结构自重较轻，不管是固定安装还是移动使用都非常灵活，而且整体结构没有复杂的传动构件，日常维护只需要定期检查铰接销轴的磨损情况和驱动构件的密封状态即可，维护门槛很低，适合中小制造车间、维修站点、仓储区域这类没有专业设备维护团队的场景使用。在三维建模过程中，所有构件的装配关系都完全按照实际加工装配的逻辑搭建，每个铰接位置的配合间隙、滑块与滑槽的配合公差都做了还原，结构设计者可以直接在这个模型基础上根据自身的载荷需求调整剪叉臂的型材规格、驱动缸的参数以及台面的尺寸，快速衍生出适配不同场景的升降平台结构，不需要从零开始搭建剪叉机构的核心结构，能够大幅缩短设计周期。
