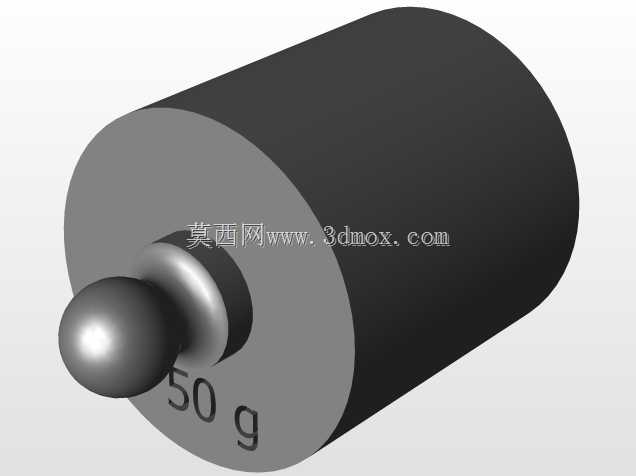

实验室校准用50克标准砝码三维结构

　　在计量校准、实验室称重校验、小型设备配重调试的场景里，这类50克规格的标准重量件是极为常用的基础工装配件，很多人日常接触天平校准、小型称重设备点检的时候都会用到，但很少会从结构设计的角度去拆解它的细节。从实际使用的需求出发，这类重量件首先要满足的是手持取放的便利性，所以端部做了球形提钮的结构，这个球形结构的直径经过适配，刚好可以用拇指和食指捏持，不会因为接触面太滑导致掉落，同时球形表面没有尖锐棱角，在频繁取放的过程中不会刮伤称重设备的托盘，也不会磕碰周边的玻璃器皿等实验器具。主体采用圆柱结构是经过多方面考量的，首先圆柱形态在加工的时候可以通过车削一次成型，加工过程中更容易控制整体的重量公差，圆柱的同轴度如果控制在合理范围内，

　　放置在称重托盘上的时候重心会完全落在中心轴线上，不会因为放置偏斜导致称重数值出现偏差，也不会出现侧翻滑落的问题。主体圆柱的端面做了微小的倒角处理，这个细节很多新手建模的时候容易忽略，实际使用中如果端面是直角锐边，长期取放摩擦会在边缘产生磕碰缺口，缺口会直接导致整体重量出现偏差，同时锐边也容易划伤操作人员的手部，微小的倒角既不会影响整体的重量值，也能提升零件的耐用性。在重量标识的设计上，50g的标识直接做在圆柱端面靠近提钮的位置，这个位置在放置到托盘上的时候不会被接触面遮挡，操作人员取放的时候一眼就能识别规格，不需要拿起翻转查看，提升批量校准作业的效率，标识采用凹陷蚀刻的结构，而不是印刷或者粘贴标签，避免长期使用中标签脱落、

　　印刷磨损导致规格无法识别，同时凹陷的结构不会额外增加或者减少零件的重量，不会影响计量精度。从安装和使用的边界尺寸来看，这类重量件的整体高度控制在单手握持的舒适范围内，圆柱外径适配常规分析天平、小型电子秤的托盘尺寸，放置后不会超出托盘边缘，提钮的高度预留了足够的捏持空间，即使佩戴薄的乳胶实验手套也能顺利捏取，不会出现捏不住的情况。在材料选择的实际应用中，这类重量件通常采用密度均匀的金属材质，内部不允许出现气孔、砂眼等缺陷，否则会导致实际重量和标称值出现偏差，所以建模的时候整个实体是完全均质的结构，没有内部空腔，避免加工过程中因为内部缺陷导致重量不合格。很多人在做这类计量配件建模的时候，容易把提钮和主体的连接位置做的过于单薄，实际使用中提钮位置是受力集中的区域，如果连接圆角太小，长期使用或者意外跌落的时候容易出现断裂，所以连接位置做了足够大的过渡圆角，分散应力集中的问题，提升零件的抗冲击能力。在日常的设备调试场景里，除了称重校准，这类标准重量件还会用在小型机械结构的载荷测试里，比如小型传感器的压力标定、精密传动结构的负重测试，这时候就要求重量件的底部端面有足够的平面度，放置在测试平台上的时候不会晃动，能够稳定传递载荷，所以建模的时候底部端面的平面度公差是按照精密配合面的要求来设定的，没有做多余的纹理或者凹凸结构，保证放置的稳定性。从结构建模的逻辑来说，整个零件采用回转体的建模思路，先绘制中心轴线的截面轮廓，通过旋转命令生成主体结构，

　　之后再做端面的标识刻字，这种建模方式可以快速调整各个部位的尺寸，比如如果需要调整整体重量，只需要修改圆柱的直径或者长度参数，就能快速计算出对应的体积，结合材料密度就能得到准确的重量值，不需要反复重构模型。很多新手在做这类零件的时候，会给表面加很多不必要的装饰特征，比如防滑纹、装饰槽之类的结构，实际上这类计量配件的表面要求尽量光滑，减少灰尘、污渍的附着，因为表面附着的污渍也会影响实际的重量值，光滑的表面更容易清洁擦拭，保证每次使用的时候重量精度都符合要求。另外，圆柱主体的外圆表面没有做任何凸起结构，这样多个同规格或者不同规格的砝码可以紧密排列在收纳盒里，不会因为凸起结构互相卡滞，提升收纳的空间利用率，也方便取用的时候快速清点数量。在实际的校验作业中，操作人员经常需要组合不同规格的砝码来得到需要的校准重量，所以平整的端面也可以让多个砝码稳定叠放，不会出现滑落的问题，叠放的时候整体的重心依然保持在中心轴线上，不会偏斜。
