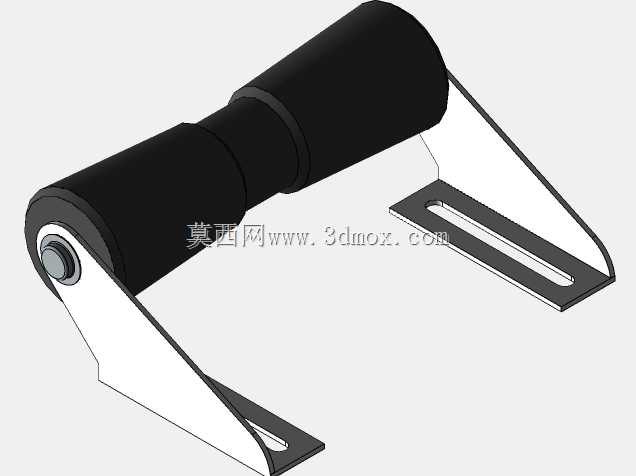

12寸对开式龙骨滚轮支撑组件结构

　　在连续化物料输送、窄幅带材导向、轻型工装承托的场景里，这类12寸对开结构的龙骨滚轮支架组件，是现场安装适配性很强的一类辅件。不同于整轴式通长滚轮的固定安装逻辑，这套组件采用双侧对称折弯支架配合分段式包覆滚轮的结构，核心是解决现场安装位存在偏差、输送/导向面需要小幅角度调整的实际问题。

　　从实际用途来看，这类组件常被用在小型皮带输送机的下托辊位、窄幅卷材放卷架的侧向导向位、工装板输送线的边缘承托位，也可作为小型龙门设备的线缆拖链承托滚轮、滑动门体的下部承重导向件使用。滚轮外层采用高摩擦系数的包覆材质，接触被承托物件时不会产生硬刮伤，同时能提供足够的静摩擦力避免物件在滚轮表面打滑偏移；内部的转轴采用台阶式轴头设计，和双侧支架的安装孔采用间隙配合，转动时无卡滞，轴端采用卡簧限位结构，不需要额外的锁紧端盖，拆装维护时只需要用卡簧钳就能完成滚轮的快速更换，适合现场快修的作业需求。

　　设计思路上，这套结构优先考虑了安装的可调性：双侧的支架采用折弯成型的钢板结构，安装面开有长圆形的调节腰孔，腰孔的长度方向沿支架的高度方向设置，安装时可以根据实际需要的滚轮高度，在腰孔的调节范围内上下调整滚轮的中心高度，补偿安装基面的高度误差，也能适配不同厚度的被承托物件的通过间隙。支架的折弯边做了外翻的加强压边，在钢板厚度不增加的前提下提升了支架的侧向抗扭刚度，避免滚轮承受偏载时支架出现侧向变形导致滚轮卡滞。滚轮采用对开式的分段包覆结构，中间设置定位轴套分隔两段滚轮，当被承托物件存在小幅的宽度方向偏移时，两段滚轮可以独立转动，不会因为物件两侧线速度差产生拖拽磨损，这一点在导向窄幅柔性带材时优势尤其明显——整根滚轮在带材走偏时会因为两侧摩擦力差产生轴向窜动，而分段独立转动的结构可以抵消这种偏载带来的附加力，延长滚轮和支架的使用寿命。

　　从安装边界来看，这套组件的双侧支架安装孔中心距在设计时预留了足够的安全余量，腰孔的宽度适配常用的M8膨胀螺栓或机牙螺丝，安装基面只需要保证平面度在1mm以内就能完成稳固固定，不需要额外加工定位销孔；滚轮的外径为12英寸对应的公称尺寸，滚轮工作面的总宽度覆盖常规窄幅输送的常见宽度范围，支架的外轮廓宽度小于滚轮的总长度，安装时不会和两侧的设备机架产生干涉。转轴的径向跳动量控制在0.2mm以内，保证滚轮转动时工作面的跳动不会导致被承托物件产生上下颠簸，对于需要平稳输送的轻型工件、柔性带材来说，这个精度等级完全能满足使用要求。

　　在实际选型适配时，需要注意这套组件的单组额定承重范围，因为支架采用薄板折弯结构，不适合作为大吨位物料的主承托部件，更适合作为辅助承托、导向定位的功能部件使用；滚轮外层的包覆材质可以根据使用场景更换，比如在有腐蚀的环境下可以换成尼龙材质，在高温环境下可以换成硅胶包覆层，核心的支架和转轴结构不需要改动，只需要更换滚轮包覆层就能适配不同的工况，这种模块化的设计思路也降低了备件的储备成本，现场维护时不需要储备整套组件，只需要储备易损的滚轮包覆件和转轴卡簧就能完成大部分故障的修复。另外，双侧支架的安装面做了沉台处理，螺栓锁紧后螺栓头不会突出支架表面，避免安装后突出的螺栓头刮擦经过的物件或者操作人员的衣物，这也是细节设计上贴合现场使用需求的点——很多同类支架忽略了安装螺栓的突出问题，现场使用时经常出现刮料、勾挂线缆的问题，这套结构在设计时就规避了这类常见的使用隐患。
