小型船舶用警示发声号角结构设计

　　做船舶舾装件设计快十二年，经手的船用声光警示类部件少说也有几十款，这款小型船用号角的结构逻辑，是我见过同功率段里把安装适配性和环境耐候性平衡得比较到位的方案。先从实际应用场景说，这类小功率号角主要用在长度12米以下的内河小型作业船、休闲游艇、渔业辅助小艇上，不是那种远洋货轮用的大功率汽笛，核心作用是在能见度不足的雾航、港区近距离会遇、靠泊作业时发出符合内河避碰规则要求的警示声响，提醒周边船舶注意本船位置，避免碰撞风险，部分场景下也会配合船舶声光报警系统，在设备故障、人员落水等应急工况下触发警示。

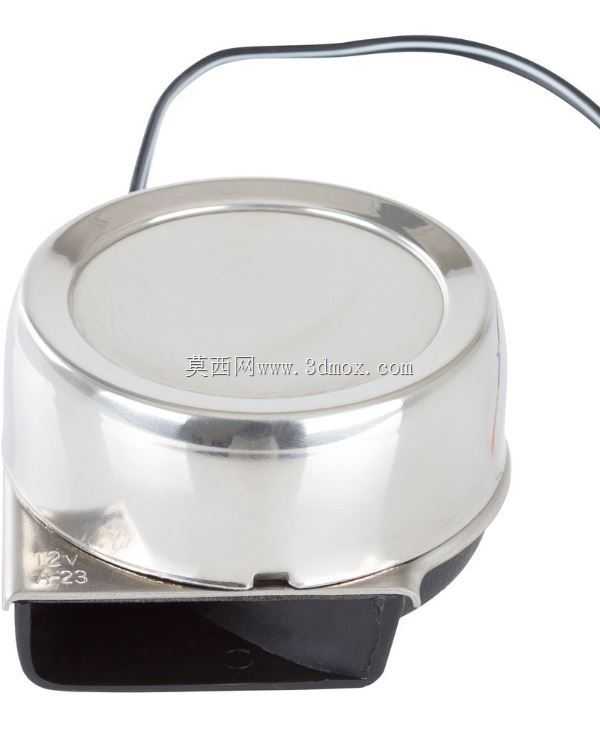

　　从结构设计思路来看，整个产品没有做多余的异形曲面，主体共振腔采用矮圆柱型结构，首先是考虑船用设备的安装空间限制——小型船舶的驾驶台侧翼、舷边支架的预留安装位普遍狭窄，圆柱型结构的径向尺寸均匀，不会出现方形结构的边角干涉问题，同时圆柱腔体的声共振效率更高，相同功率的驱动单元下，发声指向性更均匀，不会出现某个方位声压级骤降的问题。外壳采用一体化的上盖扣合结构，接缝处做了内嵌式的密封槽设计，实际装配时配合硅橡胶密封圈就能达到IP67的防护等级，完全能应对内河航行时的雨水飞溅、浪打潮湿的工况，不会出现内部电路、振膜进水失效的问题，毕竟船用设备的防水耐候是硬指标，之前接触过不少同类产品因为接缝做在外凸位置，长期受紫外线照射和盐雾（内河虽然盐度低，但部分港区也有腐蚀问题）侵蚀，密封胶条老化快，用个一年半载就进水烧线圈。

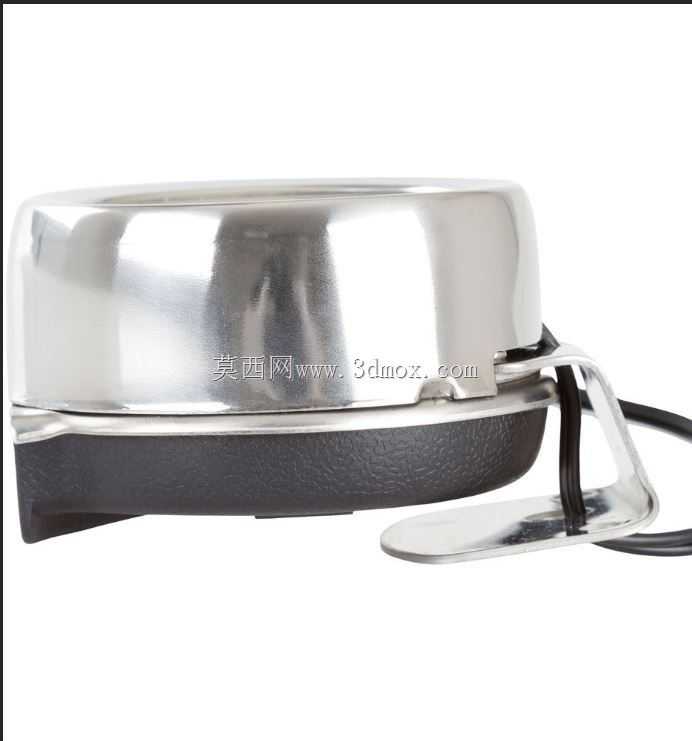

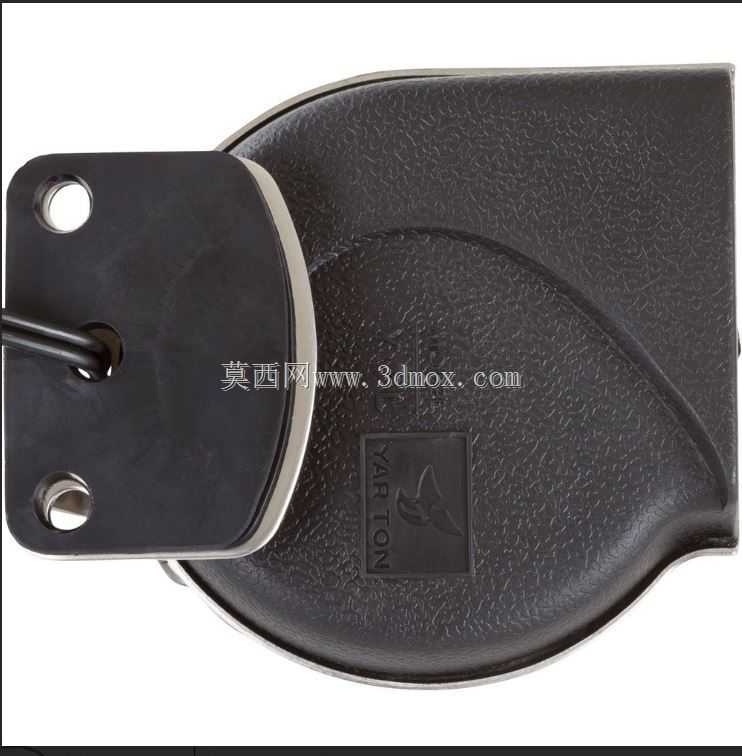

　　再看安装结构的设计，底部的L型安装支架是这个方案里很务实的设计，没有采用常见的底部螺纹柱安装，而是做了带安装孔的折弯支架，支架和主体腔体之间采用嵌入式的卡扣加螺丝固定，不是完全焊死或者一体成型的结构。这里的设计考量很实际：小型船舶的安装基面很多不是完全平整的，有的是焊在舷边的角钢，有的是玻璃钢船体上的预留安装位，折弯支架的平面度公差可以通过安装时的垫片调整，不会因为基面不平导致壳体受力开裂；同时支架上的安装孔做了长圆孔设计，实际安装时可以有15mm左右的位置调整量，不用在船上重新打孔，适配不同船厂的预留孔位偏差，这一点比很多刚性安装的同类产品友好太多，现场安装的师傅不用额外扩孔，省很多工时。

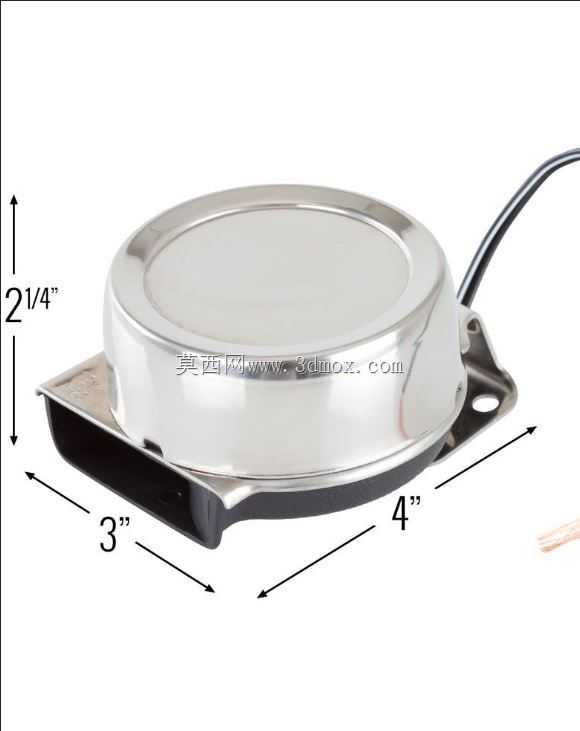

　　尺寸边界这块，主体腔体的直径控制在100mm左右，整体高度不含支架是45mm，加上支架的总安装高度是72mm，支架的安装孔中心距是60mm，这个尺寸是经过多轮适配验证的：既不会因为尺寸太小导致共振腔容积不足，声压级达不到要求的105dB（1米距离），也不会因为尺寸太大占用过多安装空间，甚至影响驾驶台的视线。出线位置做在支架的侧上方，采用侧向出线的防水接头，不是底部出线，这样安装的时候线缆不会被支架压到，也避免顺着线缆流下来的水直接渗进接头位置，之前有款老产品是底部出线，安装时如果线缆留的余量不对，水顺着线缆流进壳体内，很容易造成短路，这个细节的调整能降低不少售后故障率。

　　功能特性上，这款号角的内部振膜采用了耐候性的丁基橡胶材质，不是普通的纸盆或者塑料振膜，长期在高湿度、温度变化大的船用环境下，不会出现振膜硬化、开裂的问题，发声频率稳定在400Hz左右，这个频率的声音在水面传播时的衰减率更低，比高频声音的传播距离远，也比过低频率的声音更容易让人耳捕捉到，不会和船舶主机的低频轰鸣声混在一起听不清。内部的驱动线圈做了环氧树脂灌封处理，不仅能防水，还能抵抗船舶航行时的持续振动，不会因为长期振动出现线圈松动、引线断裂的问题，毕竟小型船舶尤其是柴油机驱动的作业船，航行时的振动幅度不小，很多民用喇叭用在船上用不了多久就振坏了，核心就是没做抗振灌封处理。

　　实际选型的时候要注意，这款号角的额定工作电压是12V直流，适配绝大多数小型船舶的供电系统，不用额外加装变压器，安装时只要把支架固定在牢靠的基面上，接线的时候正负极对应接在船舶的警示回路里就行，不用做额外的调试。另外它的外壳采用黑色的耐候ABS材质，添加了抗紫外线剂，长期在户外日晒的情况下不会出现明显的褪色、脆化问题，比普通塑料外壳的使用寿命长至少两倍。之前给几个做小型游艇的客户推荐过这款结构的号角，反馈都不错，安装适配性强，故障率低，声压级完全满足内河船舶的检验要求，不用额外加装其他警示发声装置。

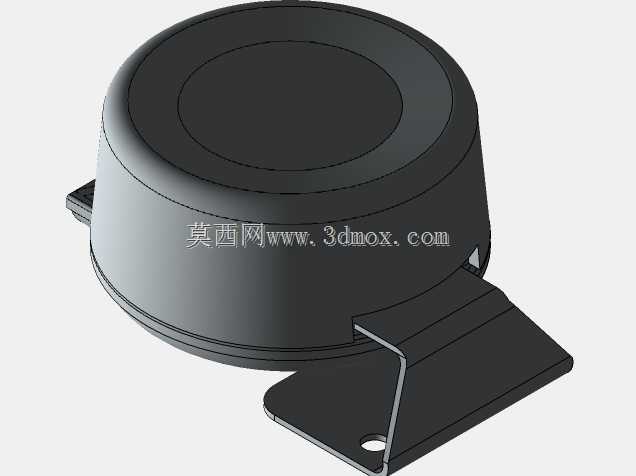

　　从建模的角度来说，这个模型的结构拆分很清晰，主体腔体、上盖、安装支架、防水接头、内部振膜组件都做了独立的零件建模，装配关系明确，没有出现干涉问题，尤其是支架和主体的连接位置的卡扣结构、密封槽的尺寸都做了准确的还原，不管是用来做船舶舾装的选型参考，还是做同类产品的结构改型设计，都能直接提取相关的安装尺寸和结构参数，不用再重新测绘。很多网上的同类模型要么把安装结构简化得太厉害，要么尺寸和实际产品偏差大，这个模型的尺寸边界和实际量产产品的一致性很高，做布置设计的时候直接调用就行，不会出现安装时和周边部件干涉的问题。
