车载燃油加注与通风集成结构件

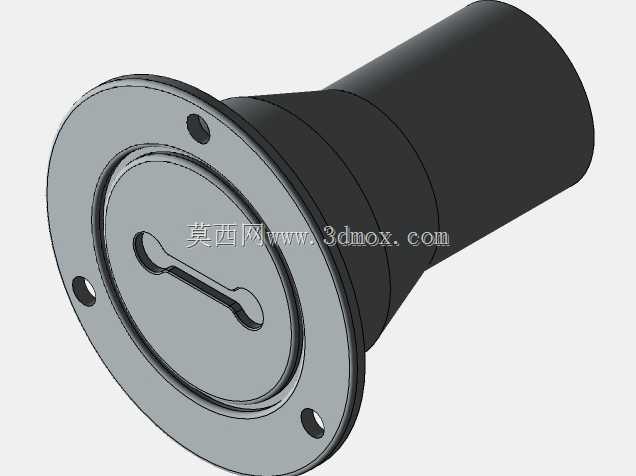

　　在商用车与乘用车辆的车身侧围结构设计中，燃油加注接口与配套通风结构是直接关联燃油系统工作稳定性、加注效率与使用安全的关键外露部件，这套集成式结构的设计需要同时兼顾车身安装适配、油路密封、气流导通、外观齐平以及长期使用的耐候性能。从实际装车场景来看，该部件通常嵌入车身侧围的外板预留开口内，外侧安装面与车身外曲面保持齐平，既需要满足加油枪的顺利插入对接，也要承担燃油箱在加注过程、车辆运行过程中的气压平衡功能，避免油箱内部出现正压过高或负压吸瘪的问题。

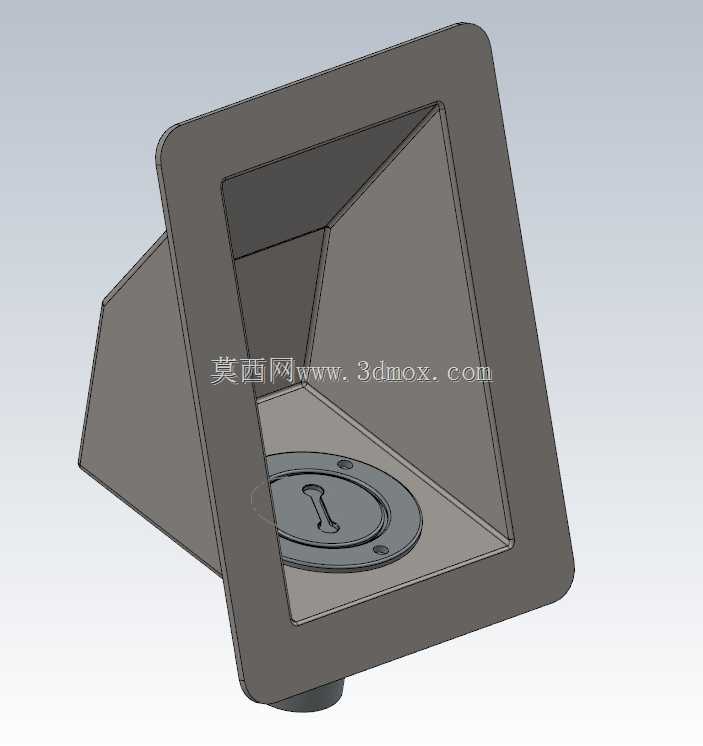

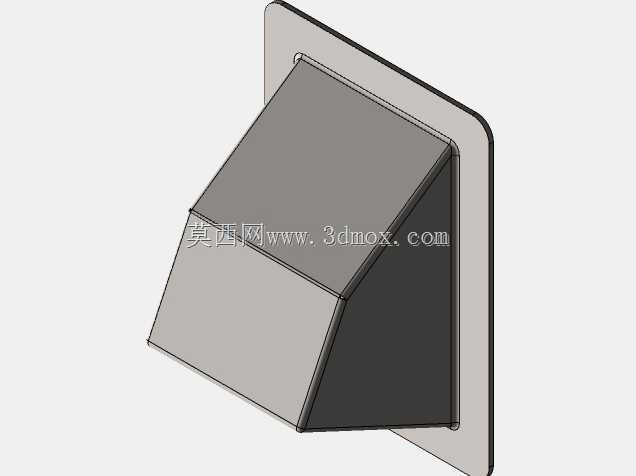

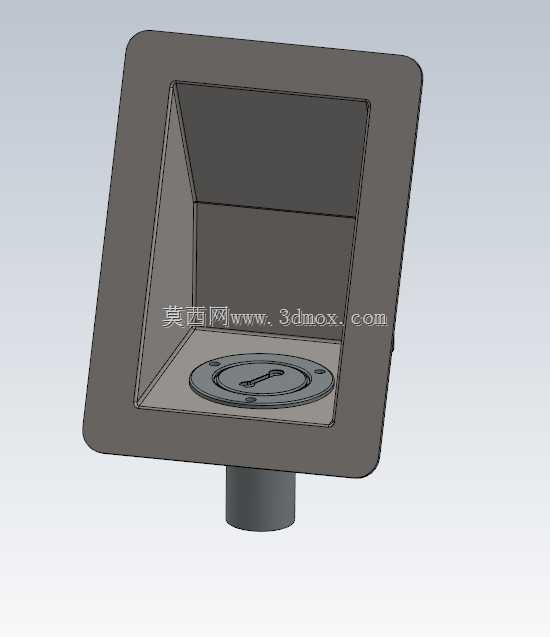

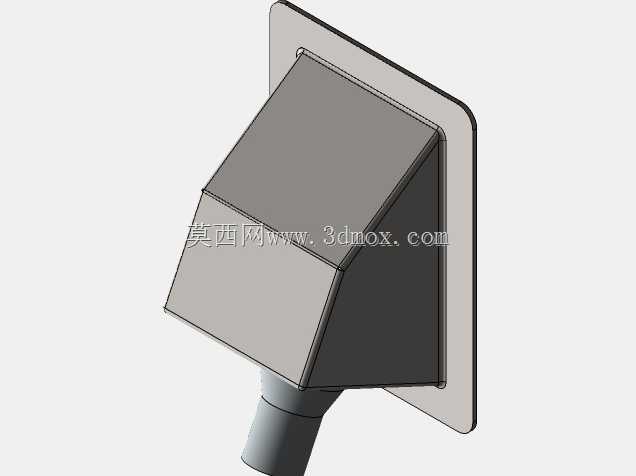

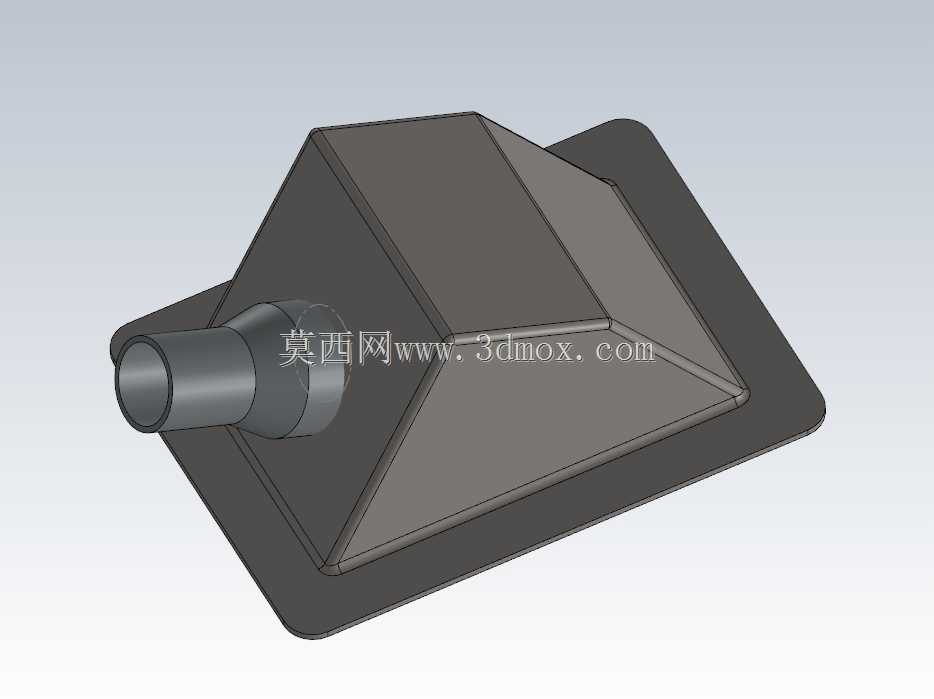

　　设计过程中首先要明确安装边界的约束条件，方形安装法兰的外轮廓尺寸需要匹配车身侧围的预留开孔公差，法兰背面设置的环形密封贴合面，需要与车身钣金的安装面形成连续的压紧密封，防止行车过程中雨水、路面积水、灰尘从安装缝隙渗入车身内部或燃油系统周边。主体的斜向腔体结构是核心功能载体，倾斜角度的设定经过多轮校核，既要保证加油枪插入时的操作角度符合常规加油作业的人机工程要求，避免加油枪与腔体侧壁发生卡滞，也要让加注过程中燃油的流入路径顺畅，减少喷溅、反涌的概率。下部延伸的管路接口分别对接燃油加注管路与通风管路，接口处的台阶式定位结构可以保证管路插接后的轴向定位精度，配合卡箍紧固后能够承受车辆行驶过程中的振动载荷，不会出现松脱、渗漏的问题。

　　功能集成是这套结构的核心设计特点，将燃油加注通道与油箱通风通道整合在同一个安装主体上，不需要在车身侧围单独开设通风口，既减少了车身钣金的开孔数量，降低了车身密封设计的复杂度，也让侧围外观更加简洁统一。通风通道的走向设计避开了燃油加注的主流道，在加注燃油时，油箱内部的空气可以通过独立的通风通道顺利排出，保证加注过程中油箱内气压始终与外界平衡，不会因为气压顶托导致燃油加注速度变慢、提前跳枪的问题；在车辆日常行驶过程中，通风通道可以持续平衡油箱内因为燃油温度变化产生的气压波动，避免油箱因为热胀冷缩出现结构变形，同时通风通道内部的弯折结构可以起到防溢作用，车辆在颠簸、倾斜工况下，燃油不会直接从通风口溢出。

　　从结构强度角度考虑，整个部件的壁厚设计遵循均匀过渡原则，法兰边缘与腔体衔接处做了圆角过渡处理，避免注塑或成型过程中出现缩痕、应力集中问题，长期暴露在户外环境下，能够耐受紫外线照射、高低温交变以及常见车用油品的腐蚀，不会出现材质脆裂、密封失效的问题。安装法兰上预留的紧固点位均匀分布在密封面外侧，紧固时可以让密封面的压紧力均匀分布，不会出现局部压紧力不足导致的渗漏，同时安装点位的位置设计避开了车身侧围内部的加强筋、线束走向，不会和周边的车身结构发生干涉。

　　在实际的整车装配流程中，该部件可以从车身外侧直接嵌入安装孔，通过法兰上的卡扣预固定后再打紧紧固件，装配工序简单，不需要操作人员在车身内部进行复杂的对位操作，能够有效提升总装线的装配效率。后期使用过程中如果出现部件损坏，也可以直接从外侧进行拆卸更换，不需要拆解大面积的车身内饰板，降低了售后维修的时间成本。针对不同车型的车身曲面差异，只需要调整安装法兰的曲面弧度与腔体的倾斜角度，主体的通道结构可以实现平台化通用，能够有效减少同系列车型的零部件开发成本，缩短新车型的零部件开发周期。
