小型船舶船首航行信号灯结构设计

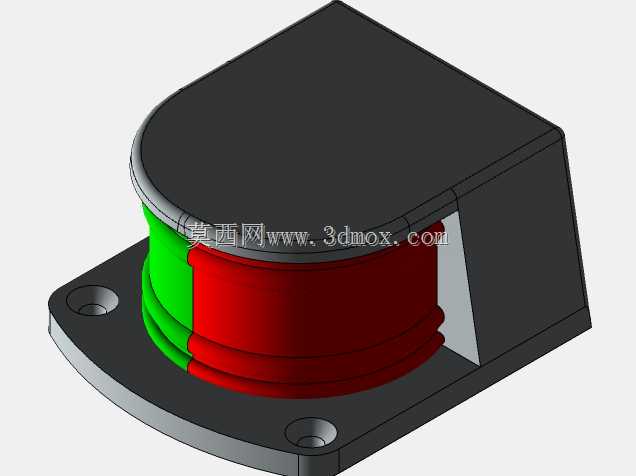

这款船首航行灯主要应用于内河及近海小型作业船舶、休闲游艇的船首位置，承担夜间或低能见度工况下的航行信号指示功能，可向周边船舶清晰标示本船的船首位置与航行轮廓，避免会船、避让过程中出现碰撞风险，是船舶舾装系统里必备的信号类配件。从结构设计来看，整体采用带圆角的方形上盖搭配法兰式安装底座的布局，中部灯腔外侧设置红绿分色的灯罩结构，分别对应船舶左右舷的信号指示要求，符合内河船舶避碰规则里的灯光信号规范，灯罩外侧的多道环形筋既可以提升灯罩的结构强度，抵御航行过程中的风浪冲击，也能在一定程度上优化光线的散射角度，让信号光的可视范围满足规范要求。安装底座采用带两个安装孔的菱形法兰结构，安装时可直接通过螺栓固定在船首的预留安装平台上，安装边界紧凑，不会占用过多船首甲板空间，底座与上盖之间的衔接位置做了止口设计，装配后可实现较好的防水密封效果，适配船舶高湿、高盐雾的使用环境。建模过程中，首先绘制底座的法兰轮廓草图，拉伸生成底座基体后切除安装孔位，再绘制中部灯腔的回转轮廓，通过旋转特征生成灯腔基体，分别对红绿灯罩区域做曲面分割并赋予对应外观属性，之后绘制上盖的草图，对边角做圆角处理后拉伸生成上盖结构，最后对各衔接位置做倒角、拔模处理，确保零件的结构工艺性符合注塑成型的生产要求，装配时按照底座、灯腔组件、上盖的顺序完成配合，检查各部件的干涉情况，确保装配间隙均匀，密封面贴合到位。设计过程中还考虑了后期维护的便利性，上盖与底座采用可拆卸的连接方式，更换内部光源组件时无需整体拆卸灯具，仅需拆开上盖即可完成操作，降低了船舶运营过程中的维护成本。
