船舶横向支撑用侧压滚筒结构设计

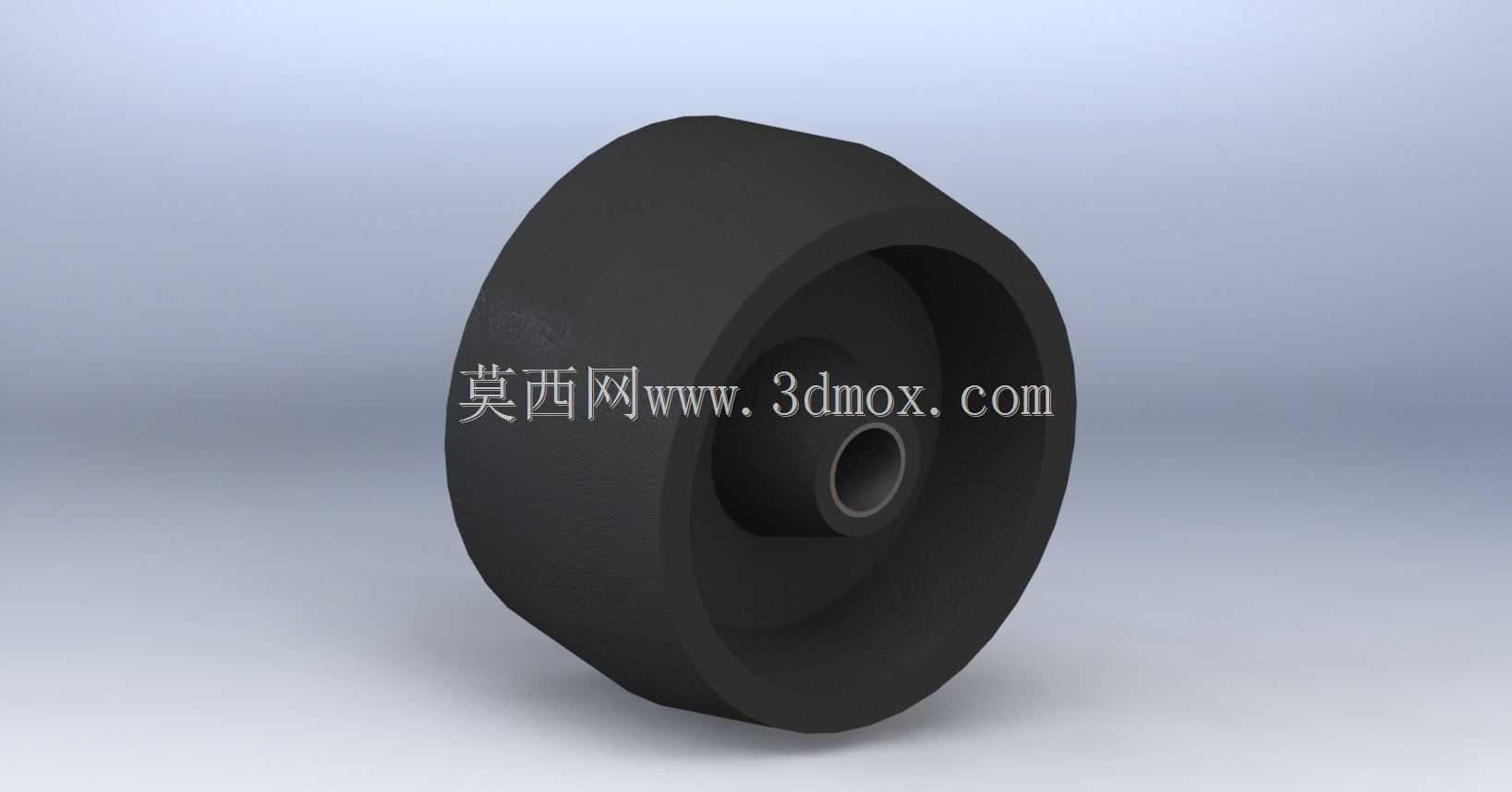

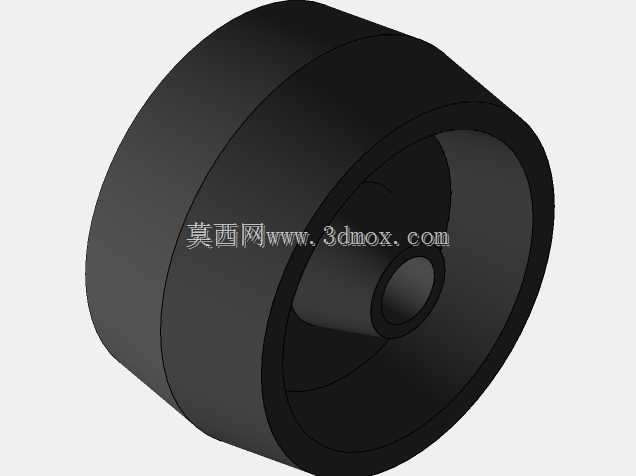

　　在船舶靠泊、系泊以及船台移位作业的场景里，横向支撑构件的性能直接影响船体受力的均匀性，侧压滚筒作为这类场景里的核心接触承压部件，需要在承受船体横向载荷的同时，降低移位过程中的摩擦阻力，避免船体外壳出现硬性挤压损伤。这款侧压滚筒的整体外形为宽幅单轮缘结构，轮体外径做了大圆角过渡处理，接触船体的外圆柱面采用无棱角的光滑曲面设计，作业时与船体外壳的接触为面接触而非线接触，能有效分散接触应力，防止局部压强过大刮伤船壳防腐涂层。从结构设计逻辑来看，滚筒采用中空腔体结构，并非实心铸造成型，这种设计一方面能降低构件自身重量，减少安装移位时的吊装负荷，另一方面中空的内腔可以预留安装轴承与支撑轴的空间，中心的轴孔做了阶梯式设计，

　　内侧的大直径台阶用于嵌装深沟球轴承，外侧的小直径孔位用于安装轴端密封件，能阻挡作业环境中的泥沙、水汽进入轴承滚道，延长转动副的使用寿命。滚筒的轮缘内侧做了环形加强筋结构，筋板沿圆周方向均匀分布，连接外轮壁与中心轴座，在承受径向载荷时，加强筋可以将外轮面受到的压力均匀传递到中心轴座，避免轮壁受载后出现椭圆变形，保证转动过程中的同轴度，防止出现卡滞、转动不畅的问题。在安装边界方面，这款滚筒的轴向宽度适配常规中小型船舶的舷侧支撑点位间距，安装时中心轴的两端需要固定在支撑支架的轴座上，轴孔与支撑轴的配合采用间隙配合，公差带选用H7/g6，既保证转动灵活，又不会出现过大的径向窜动；滚筒外圆的径向跳动量设计控制在0.2mm以内，

　　避免转动过程中对船体产生周期性的冲击载荷。实际作业过程中，当船体需要横向移位调整位置时，多个侧压滚筒沿船体舷侧均匀布置，每个滚筒的承载能力按照单点位1.2倍的额定载荷做冗余设计，外轮面的材质选用耐磨橡胶包覆改性铸铁基体，既具备铸铁基体的结构强度，又有橡胶层的缓冲性能，在接触船体时能起到一定的吸震作用，抵消移位过程中的微小振动。不同于普通的输送滚轮，这款侧压滚筒不需要考虑高速转动的工况，其设计的额定转动速度不超过5r/min，因此轴承的选型侧重静载荷能力而非高速性能，选用大游隙的深沟球轴承，能适应船台作业时的偏载工况，即使支撑轴出现微小的安装角度偏差，轴承也能正常工作不会出现抱死情况。滚筒的端面做了平整化处理，没有突出的安装凸台，

　　安装后两个相邻滚筒之间可以紧密排布，不会出现支撑间隙，保证船体在移位过程中全程都有均匀的支撑力，不会出现局部悬空的情况。在结构细节上，中心轴孔的内壁做了粗糙度处理，表面粗糙度Ra值控制在1.6μm，与轴承外圈的配合面贴合紧密，不会出现轴承外圈跟转的问题；外轮面的橡胶层厚度设计为20mm，邵氏硬度控制在65-70度之间，既能保证足够的支撑刚度，又能在接触船体时产生微小的弹性变形，增大接触面积，进一步降低接触压强。从安装维护的角度考虑，滚筒的整体结构为装配式而非焊接一体式，轴承磨损后可以拆开端盖直接更换轴承，不需要整体更换滚筒，能降低后期的维护成本，适配船台、码头长期高频次的作业需求。
