机械定位锁紧块结构设计

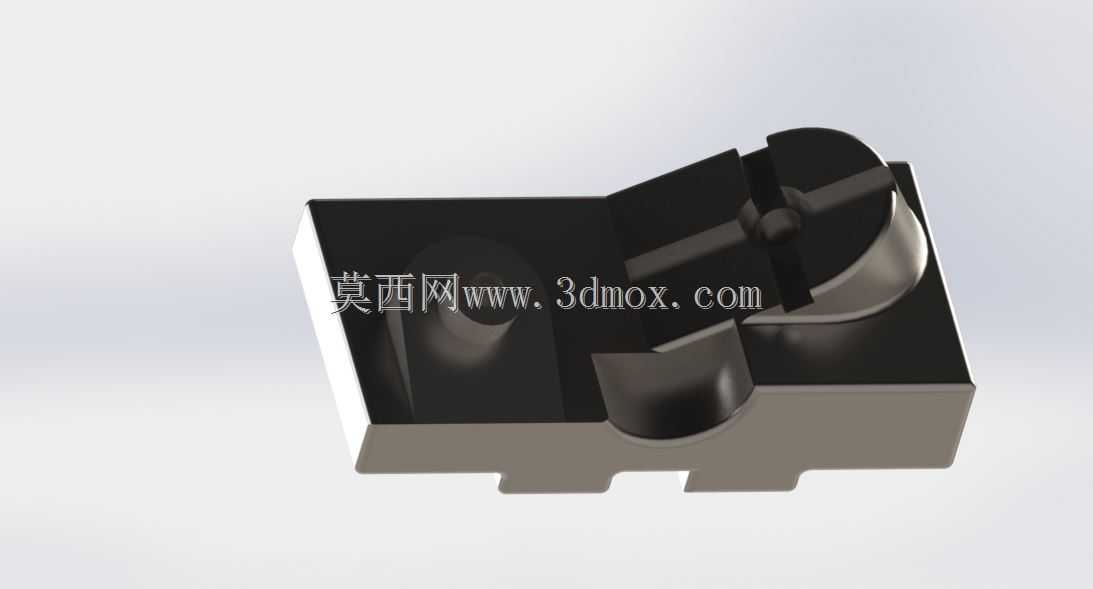

　　在工装夹具、自动化输送线的工位定位环节，这类带异形卡槽的块状零件是承担工件精准限位、锁紧承力的核心结构件，日常多应用在小型零部件装配工位、检测工装的定位端，以及非标设备的快换模组对接位置，区别于标准平键、定位销的单点限位，这类块状结构可同时完成多方向的自由度约束，减少工位上的定位零件数量，降低装配累积误差。从结构细节来看，零件主体采用方块式基座设计，底部设置两个对称的凸台卡槽，这部分是安装基准，对应设备台面上的T型槽或者定制安装板的定位槽，安装时卡槽直接卡入槽道，可限制零件沿安装面的横向窜动，不需要额外加装侧向顶丝就能承受一定的侧向剪切力，基座的厚度根据常规工装台的安装槽深度匹配，

　　卡入后基座上表面与安装台面的高度差控制在常用工件的定位基准高度范围内，避免额外加装垫高块带来的刚度损失。零件上部的型腔做了差异化的槽型设计，一侧是半圆弧形的贴合槽，对应圆柱类工件或者带圆弧定位面的零件轮廓，贴合面的弧度与常见的直径12-20mm的圆柱工件外圆匹配，装配时工件圆弧面直接落入槽内，可自动完成对中，不需要反复调整位置；另一侧是带分隔筋的矩形卡槽，槽内的分隔筋将槽腔分为两个独立的限位空间，可同时对两个并排的小型零件做侧向限位，分隔筋的厚度经过受力校核，在承受单侧工件的顶紧力时不会发生弯曲变形，槽腔的深度设置为工件定位高度的三分之二，既保证足够的包裹限位长度，又不会因为槽过深导致工件取放困难。

　　零件的边角位置都做了小尺寸的倒角处理，安装时可引导卡槽顺利滑入安装槽，工件放入型腔时也不会因为锐边刮伤工件表面，同时减少热处理环节的应力集中风险，避免零件在长期受交变载荷的情况下出现边角崩裂的问题。从设计思路上，这类零件优先考虑的是安装兼容性与定位可靠性，没有采用复杂的曲面结构，所有加工面都是平面或者规则圆弧面，普通的数控铣床甚至精铣工序就能完成加工，不需要特殊的刀具或者五轴加工设备，加工成本低，后期维护更换也方便，零件的材质一般选用45号钢或者40Cr，表面做发黑处理提升防锈能力，配合面的粗糙度控制在Ra1.6，保证定位面的贴合精度，非配合面粗糙度Ra6.3即可，减少不必要的加工工序。在实际使用场景中，

　　这类定位块常和快速夹钳配合使用，工件放入型腔后，夹钳从上方压紧，就能完成工件的完全固定，可承受铣削、钻孔等轻载加工工序的切削力，也能在装配工位承受装配时的按压、拧螺丝等操作力，不会出现工件移位的问题；如果是用在输送线的止停位置，这类定位块可作为阻挡块使用，上部的卡槽刚好卡住工装板底部的定位销，让工装板精准停在装配或者检测位置，定位重复精度可控制在0.05mm以内，满足大部分非标自动化设备的工位定位要求。安装边界方面，零件的整体长宽尺寸控制在小型工装的常用安装范围内，相邻两个同类型定位块并排安装时，最小中心距只需要留出工件取放的操作空间即可，不会出现结构干涉，基座上预留的沉头孔位置对应标准T型槽的螺栓间距，可直接用M6或者M8的内六角螺栓完成固定，不需要额外加工安装孔，适配市面上大部分标准铝型材工作台、铸铁工装平台的安装尺寸。
