无线音视频信号接收传输设备结构

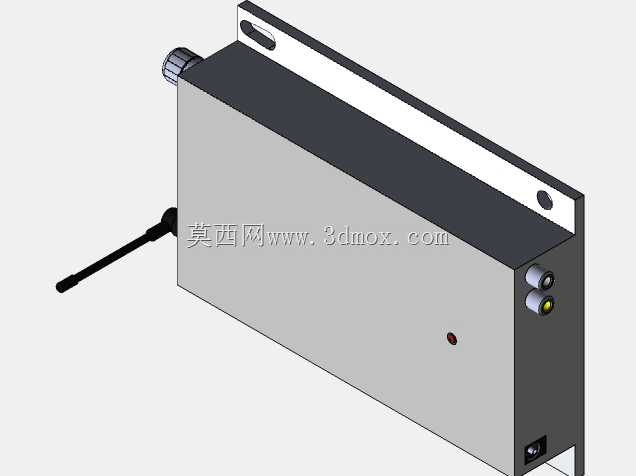

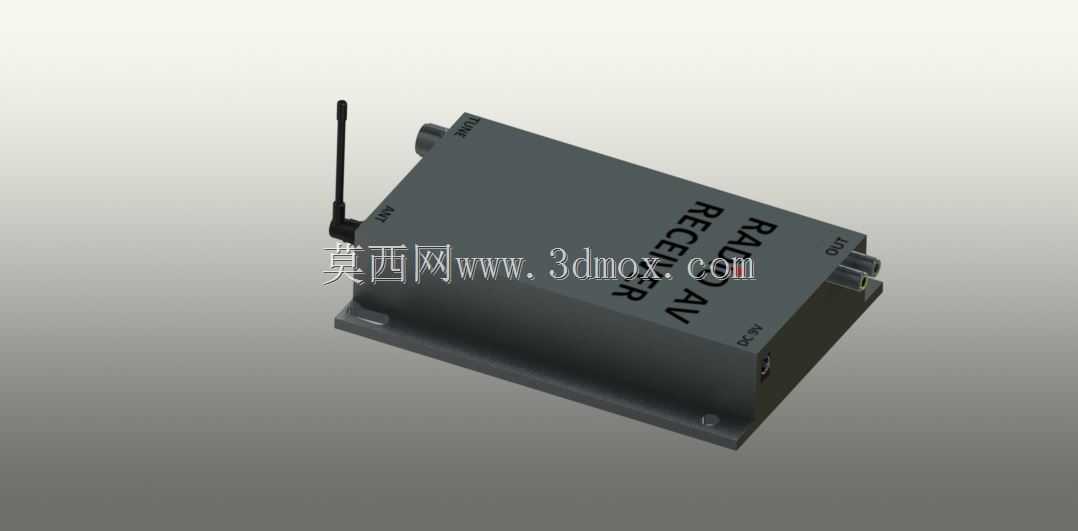

　　在工业现场无线视频回传、移动监控点位临时部署、特种作业装备远程视讯传输这类场景里，这类无线音视频接收设备是链路里的核心终端节点，区别于民用消费级接收装置，工业场景下的设备首先要解决复杂电磁环境下的信号稳定性，还有现场安装的适配性问题，这也是结构设计阶段最先要锚定的核心需求。从结构形态来看，整机采用封闭式金属壳体设计，壳体基材选用压铸铝合金，表面做哑光硬质氧化处理，一方面是为了实现整机的电磁屏蔽效能，避免周边工业变频器、大功率伺服设备的电磁杂波串入射频接收链路造成信噪比下降，另一方面金属壳体的散热效率远高于塑料壳体，设备内置的射频解调模块、音视频解码电路长时间连续工作产生的热量可以通过壳体直接向外散出，不需要额外加装散热风扇，也就避免了风扇进灰、转动寿命限制带来的维护问题，适合无人值守点位的长期部署。设备外置的棒状全向天线采用SMA接头直连壳体侧面的射频接口，接口位置做了凸台加高设计，安装天线后接头根部不会和安装面产生干涉，天线可以根据现场信号方向做任意角度的弯折调整，不需要额外调整整机安装姿态就能优化信号接收角度。壳体侧面排布的接口全部采用侧出式布局，包含AV音视频输出接口、电源输入接口、信号增益调节电位器，所有接口的开孔位置都做了向内的翻边处理，装配时接口密封圈可以卡在翻边位置，实现IP40级的防尘防护，避免现场的金属粉尘、切削液雾滴进入壳体内部造成电路短路。壳体底部设计了一体化的安装法兰边，法兰边上预留四个沉头安装孔，

　　孔位间距按照通用工业电气安装的标准模数设置，可以直接固定在标准电气安装板、设备侧壁或者监控立杆的设备箱内，不需要额外加工转接支架，沉头孔的设计可以保证安装螺丝不会突出壳体底面，安装后整机和安装面完全贴合，不会出现晃动间隙。整机的边角全部做了R3的圆角过渡，没有尖锐的直角棱边，一方面是装配调试时不会划伤操作人员的手部，另一方面在做壳体压铸成型时，圆角结构可以提升铝液填充的流畅度，减少成型后的缺料、砂眼缺陷，也能降低后期表面处理时边角位置的涂层厚度不均问题。壳体上的标识采用激光蚀刻工艺，直接在氧化层表面蚀刻出接口定义、设备参数标识，不会因为现场的摩擦、溶剂擦拭出现标识脱落的问题，比丝印标识的耐用性高很多，适合工业现场的复杂使用环境。

　　从内部结构布局来看，射频接收模块布置在靠近天线接口的壳体内侧位置，尽可能缩短射频走线的长度，减少信号在线路传输过程中的衰减，音视频解码电路和电源处理电路分仓布置，中间用金属屏蔽隔条分开，避免电源电路的纹波干扰到弱射频信号，内部电路板通过铜柱固定在壳体底部的预埋螺柱上，装配时不需要额外打胶固定，抗振动性能可以满足工业设备车载、移动装备搭载的振动等级要求，不会因为长期振动出现电路板松动、接插件脱落的问题。设备的顶面设计了内凹的状态指示灯开孔，指示灯采用漫散射透光材质，工作状态下的光线不会直射操作人员眼睛，同时在强光环境下也能清晰识别设备的通电、信号锁定、数据传输状态，不需要凑近设备就能快速判断设备运行情况。

　　这类设备的结构设计没有多余的装饰性结构，所有的外形特征都是围绕功能实现、安装适配、环境适应性来设计的，壳体的壁厚均匀控制在2.5mm，既保证了壳体的结构强度，在受到外力碰撞时不会出现变形凹陷，也不会因为壁厚过大造成整机重量超标，单台设备的重量控制在合理范围，单人就能完成现场安装调试，不需要额外的吊装辅助。在做三维建模的时候，需要重点关注各个接口的配合尺寸公差，尤其是SMA天线接口、AV输出接口的安装位置公差，要保证和外部接头对接时不会出现别劲、插不到位的问题，安装法兰边的孔位公差要控制在±0.1mm以内，保证和标准安装支架的孔位完全对齐，避免现场安装时需要重新扩孔调整。壳体的合缝位置采用止口结构设计，上下盖装配后止口互相咬合，既可以提升壳体的电磁屏蔽效能，也能起到定位作用，装配时上下盖可以自动对齐，不需要额外做定位治具，提升装配效率，止口位置预留密封胶条的安装槽，加装胶条后可以进一步提升防尘防潮的能力，适配湿度较高的户外安装场景。
