双筒支座式金属安装固定连接件结构

项目分类:通用五金配件 发布时间:2022-02-05 ID:542758

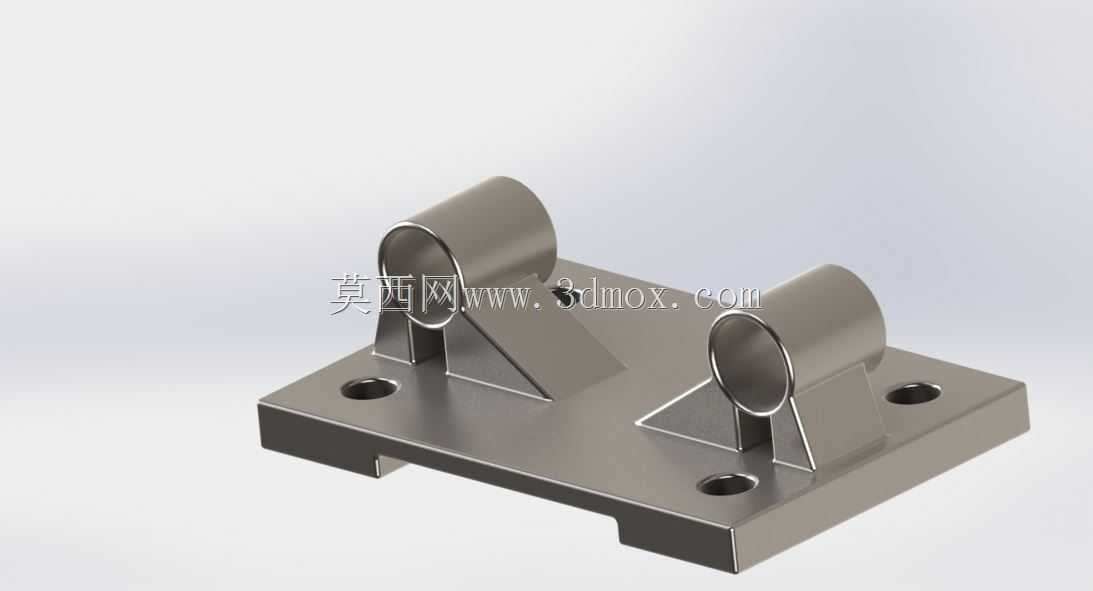

  • 双筒支座式金属安装固定连接件结构
  • 双筒支座式金属安装固定连接件结构

  在工业装配场景里,这类带双筒支撑结构的安装座,常被用在需要实现轴类部件铰接、管线导向定位或者小型执行元件承托的工位上,比如轻工输送线的侧挡导向辊安装座、小型气动摆臂的铰接基座、设备检修门的阻尼转轴固定座都能见到同结构逻辑的构件。从实际使用的角度看,它的核心功能是通过底板上的三个沉头安装孔实现自身在设备机架型材或者安装面板上的刚性固定,上方两个带加强筋的筒状结构,既可以穿装销轴实现铰接副的搭建,也可以作为导向套穿装光轴、导杆完成直线运动的导向限位,两个筒座的同轴度、与底板的垂直度直接决定了后续装配部件的运行精度,要是加工或者建模时形位公差控制不到位,很容易出现销轴卡滞、导杆滑动阻力过大的问题。

  设计这类构件的时候,首先要明确安装边界:底板下方带的卡槽结构,是为了适配常见的工业铝型材T型槽,安装时不需要额外加工定位台阶,直接卡入型材槽内再通过三个沉头螺栓锁紧,就能避免安装座受侧向力时出现移位,比单纯靠螺栓摩擦力固定的结构抗剪切能力强不少。两个筒座下方的三角形加强筋,不是随意添加的结构,是根据筒座承受的径向载荷计算出来的,当筒内穿装的部件受垂直于筒轴线的载荷时,加强筋可以把筒座受到的弯矩直接传递到底板上,避免筒座与底板连接的焊缝或者铸造圆角处出现应力集中,要是去掉这部分加强筋,长期受交变载荷的情况下,连接位置很容易出现疲劳断裂。

  建模的时候要注意几个关键尺寸的匹配:首先是底板上三个安装孔的孔距,要对应常用的40系列、50系列铝型材的槽口中心距,沉头孔的深度要适配M6、M8规格的内六角沉头螺栓,保证螺栓锁紧后顶面不高出底板平面,不会干涉后续其他部件的安装。两个筒状结构的内孔直径,要和常用的销轴、导杆直径形成标准间隙配合,内孔的端面要做倒角处理,方便装配时销轴顺利导入,也能去除加工后的锐边避免划伤操作人员。筒座的壁厚要根据承载需求设定,常规轻载场景下壁厚取3-4mm就能满足强度要求,要是用在重载冲击的工位,还要适当增加壁厚同时加大加强筋的厚度,并且在筒座与底板的连接位置增加圆角过渡,进一步分散应力。

  实际选型使用的时候,还要考虑安装面的平面度,如果设备的安装面板平面度误差超过0.1mm,锁紧螺栓后很容易导致底板变形,进而带动上方的两个筒座出现偏斜,影响后续装配部件的运行精度,所以安装前要先对安装面进行找平处理,必要时可以在底板和安装面之间加调整垫片来校正筒座的垂直度。另外这类构件如果是用在有腐蚀环境的工位,比如食品加工设备、户外露天设备上,还要在建模完成后预留表面处理的厚度,比如做阳极氧化、镀锌或者喷塑处理时,涂层厚度一般在0.05-0.1mm之间,内孔尺寸要提前留出余量,避免表面处理后内孔尺寸变小导致销轴无法装配。

  从结构优化的角度看,这个构件的底板边缘做了倒角处理,既可以减轻整体重量,也能去除加工后的锐边,避免装配时割伤操作人员;底板下方的卡槽高度要和铝型材槽口的深度匹配,保证卡入后底板底面和型材表面完全贴合,不会出现悬空的情况,不然锁紧螺栓时会导致底板变形。两个筒座的中心距要根据实际使用的部件长度确定,要是作为铰接座使用,中心距要和摆臂的铰接宽度匹配,保证摆臂转动时不会和筒座侧面出现摩擦;要是作为导向套使用,两个筒座的同轴度公差要控制在0.02mm以内,才能保证导杆滑动顺畅,不会出现卡滞。
