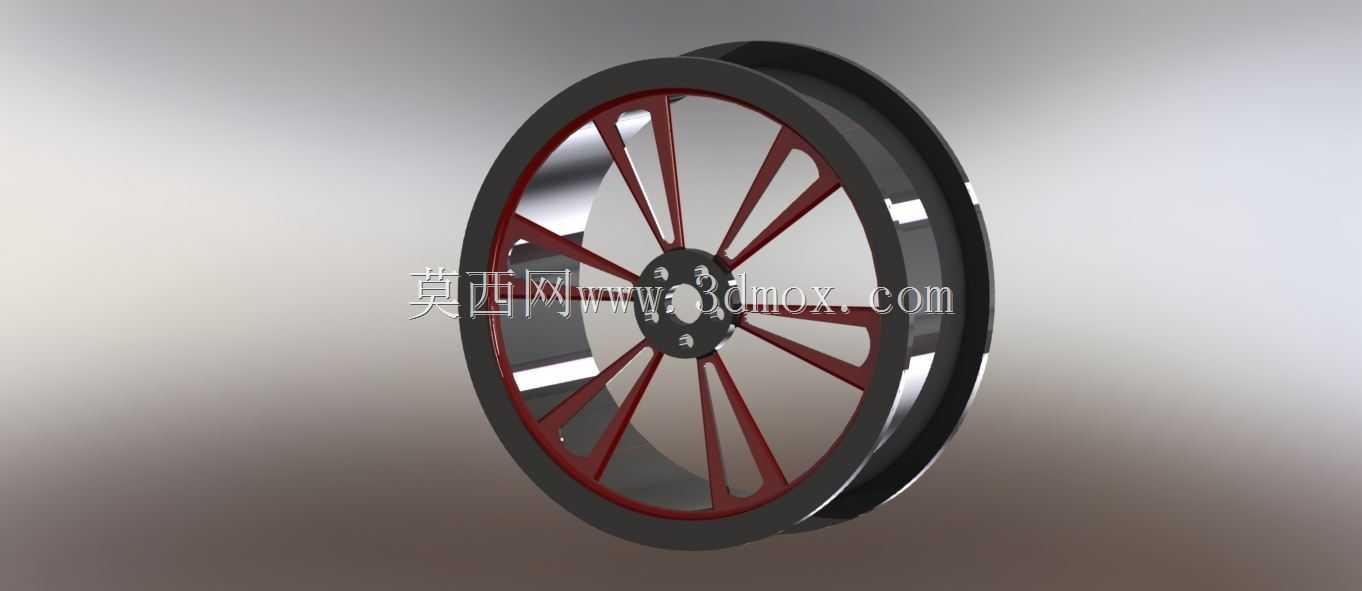

乘用车辐条式轮毂结构三维设计

　　这款辐条式轮毂的设计，首先要匹配乘用车日常行驶的载荷边界，轮辋部分采用双凸缘结构，适配常规低压乘用车轮胎的胎圈安装尺寸，胎圈座的锥度严格匹配民用子午线轮胎的密封要求，避免行驶过程中出现胎圈移位、慢漏气的问题。轮辐部分采用多辐条放射式布局，单根辐条做了变截面处理，靠近轮毂中心安装座的位置截面厚度更大，向轮辋延伸的过程中逐步收窄厚度，这种设计一方面可以在满足弯曲疲劳强度要求的前提下降低整体自重，减少簧下质量，提升车辆的悬挂响应速度，另一方面放射状的辐条间隙可以为制动系统留出足够的通风空间，车辆在连续制动工况下，气流可以顺着辐条间隙快速带走制动盘、制动片产生的热量，避免制动系统出现热衰退，影响制动效能。轮毂中心的安装面做了平整化处理，

　　预留了对应乘用车轴头的中心孔定位结构，周围的螺栓孔分布圆直径匹配常规家用乘用车的轮毂固定螺栓规格，安装面的平面度公差控制在合理范围内，保证轮毂安装后与轴头贴合紧密，不会出现高速行驶时的车轮抖动问题。轮辋的外侧边缘做了加厚的防擦结构，日常路边停车时即使轻微刮蹭路肩，也不会直接损伤轮辋的核心密封结构，降低日常使用的维护成本。辐条表面的造型做了流线型过渡，没有突兀的直角结构，一方面可以减少行驶过程中的风阻，另一方面也能避免应力集中，在车辆经过颠簸路面、承受冲击载荷时，应力可以顺着辐条的流线型曲面均匀分散，不会在结构转角处出现应力集中导致的辐条断裂问题。从实际应用场景来看，这类轮毂主要适配家用紧凑型乘用车，兼顾日常城市通勤、

　　偶尔非铺装路面行驶的使用需求，设计过程中首先确定了轮辋的标称直径、宽度参数，匹配对应规格的轮胎安装空间，之后根据轴荷参数计算轮辐需要承受的最大弯曲、冲击载荷，确定每根辐条的截面尺寸、分布角度，再通过结构优化去除非承载区域的多余材料，在保证结构强度的前提下控制整体重量。轮辋的内部预留了气门嘴的安装孔位，位置避开辐条的遮挡区域，方便后期充气、胎压监测传感器的安装维护。轮毂的两侧轮缘高度符合民用轮胎的安装标准，既可以保证轮胎充气后的固定可靠性，也能在轮胎出现轻微亏气时提供一定的支撑，避免轮胎直接脱圈。在建模过程中，所有的安装配合面都做了公差预留，中心孔与轴头的配合采用间隙配合的公差带，方便安装拆卸，

　　螺栓孔的直径比固定螺栓大出合理的安装间隙，允许安装时做小幅的位置调整，保证轮毂可以顺利贴合安装面。辐条与轮辋、中心安装座的连接位置都做了圆角过渡处理，圆角半径根据连接处的截面尺寸做匹配，避免焊接或者一体成型过程中出现工艺缺陷，同时也能提升结构的疲劳寿命。这类轮毂的重量控制在合理区间，不会过度增加车辆的簧下载荷，对车辆的燃油经济性、操控灵活性都有正向的帮助，通风结构的设计也适配了常规盘式制动系统的散热需求，不需要额外加装制动导风结构就可以满足日常行驶的制动散热要求。
