便携式黑色长方体电子设备结构设计

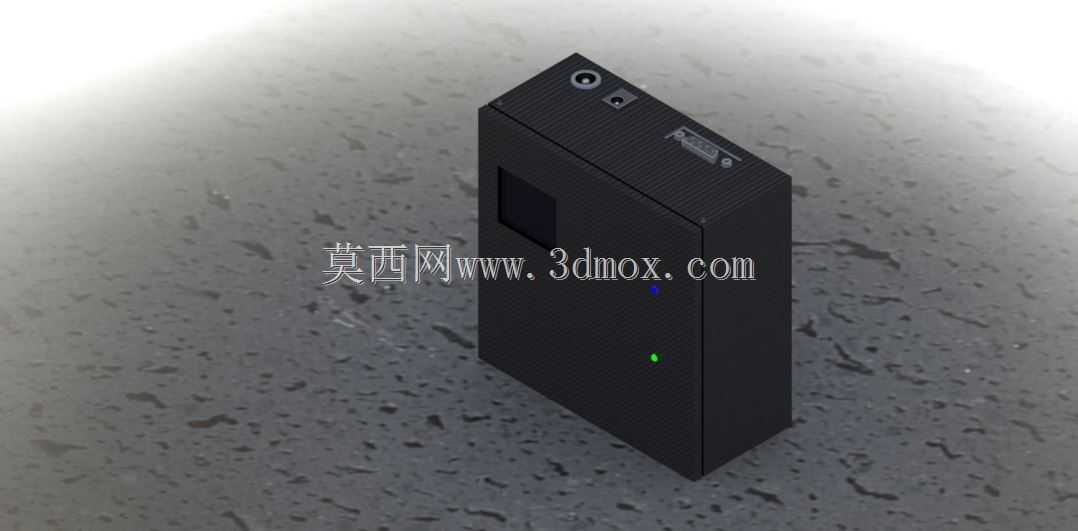

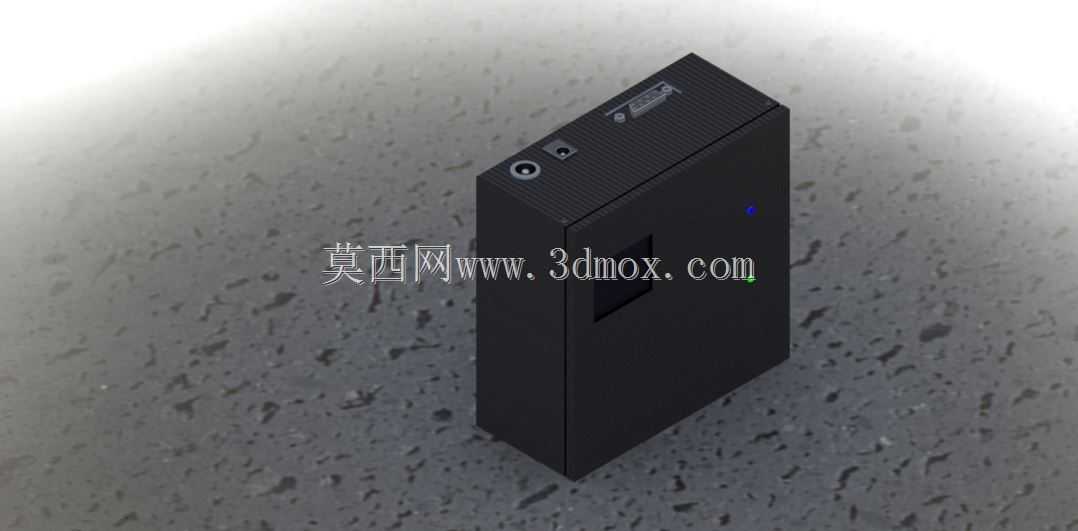

　　这款黑色长方体便携电子设备的结构设计，首先要考虑日常随身携带的使用场景，这类设备常被用于户外作业、移动办公、随身音频采集或便携数据存储等场景，因此壳体的抗摔、耐磨性能是设计阶段优先考量的指标。从外观来看，整机采用规整的直边长方体构型，没有多余的外凸结构，能够轻松放入衣物口袋、工具包侧袋等狭小收纳空间，不会因为异形结构造成收纳卡顿或者额外占用空间。设备顶面预留的两个圆形接口，分别对应音频输入输出与电源接入功能，接口周边做了局部加厚的凸台结构，能够在设备意外跌落时优先承接冲击力，避免接口引脚受外力变形导致接触不良，接口旁的小型矩形开孔为状态指示灯的透光位，开孔边缘做了0.2mm的倒角处理，既能够避免透光时出现边缘漏光的问题，

　　也能防止开孔处的锐边划伤使用者或者收纳时刮蹭其他物品。设备正面的矩形内凹区域，为功能按键或者标识粘贴预留了安装位，内凹深度控制在1.2mm，既能够保证按键操作时的触感反馈，也能避免设备平放时按键被平面误触。壳体表面采用细咬花的纹理处理，相比光滑表面能够大幅提升手持时的摩擦力，减少手汗情况下滑落的概率，同时细咬花纹理能够掩盖日常使用中产生的细微划痕，延长设备外观的使用寿命。从内部结构设计来看，壳体采用上下盖扣合的装配方式，扣合位设置在壳体侧边的内侧，外观面看不到任何装配螺丝或者扣合缝隙，保证了整机外观的整体性，上下盖的配合公差控制在0.05mm以内，既能够保证装配后的紧密性，也不会因为公差过小导致装配困难或者后期维修拆解时损坏卡扣。

　　内部的PCB安装位预留了四个定位柱，定位柱高度根据PCB板上最高元器件的尺寸做了适配，保证PCB装配后不会与壳体内壁产生硬接触，同时定位柱旁设置了螺丝柱，采用M1.6的自攻螺丝固定PCB，避免设备晃动时PCB移位导致元器件虚接。设备的边角做了R0.8mm的小圆角处理，相比直角结构能够在跌落时分散冲击力，降低壳体开裂的风险，同时圆角处理也能提升手持时的握持舒适度，不会因为直角硌手影响长时间携带的体验。在安装边界方面，整机的长宽高尺寸控制在110mm60mm25mm的范围内，这个尺寸区间既能够容纳下常规的电路板、电池、接口组件等内部元器件，也符合大多数人单手握持的尺寸习惯，不会因为尺寸过大造成握持负担。壳体侧壁的厚度设计为1.8mm，

　　采用ABS+PC混合材质注塑成型，这个厚度既能够保证壳体的结构强度，在1.2米高度自由跌落至水泥地面时不会出现壳体开裂的情况，也不会因为壁厚过厚导致整机重量超标，整机重量控制在120g以内，长时间携带不会产生明显的负重感。设备侧面的小型蓝色指示灯开孔，对应内部的工作状态指示灯，开孔处采用半透明的PC材质做嵌件注塑，能够让指示灯的光线均匀透出，不会出现局部亮斑的问题，同时嵌件与壳体的结合处做了密封胶条预留位，能够实现IP54级别的防尘防水能力，满足户外使用时遇到小雨或者扬尘环境的使用需求。在接口的内部结构设计上，每个接口的后方都设置了独立的支撑筋，支撑筋与接口本体的间隙控制在0.1mm，当插头插入接口时，支撑筋能够承接插头施加的侧向力，避免接口长期受插拔力作用从PCB上脱落，延长接口的插拔使用寿命，按照常规使用频率计算，接口的插拔寿命能够达到5000次以上，满足设备全生命周期的使用需求。壳体内部还预留了电池仓的位置，电池仓周边设置了一圈0.5mm高的挡筋，能够在电池出现漏液情况时阻挡电解液流向电路板区域，降低故障扩大的风险，电池仓盖采用卡扣式设计，不需要额外工具即可开启更换电池，适合户外无工具场景下的快速更换操作。
