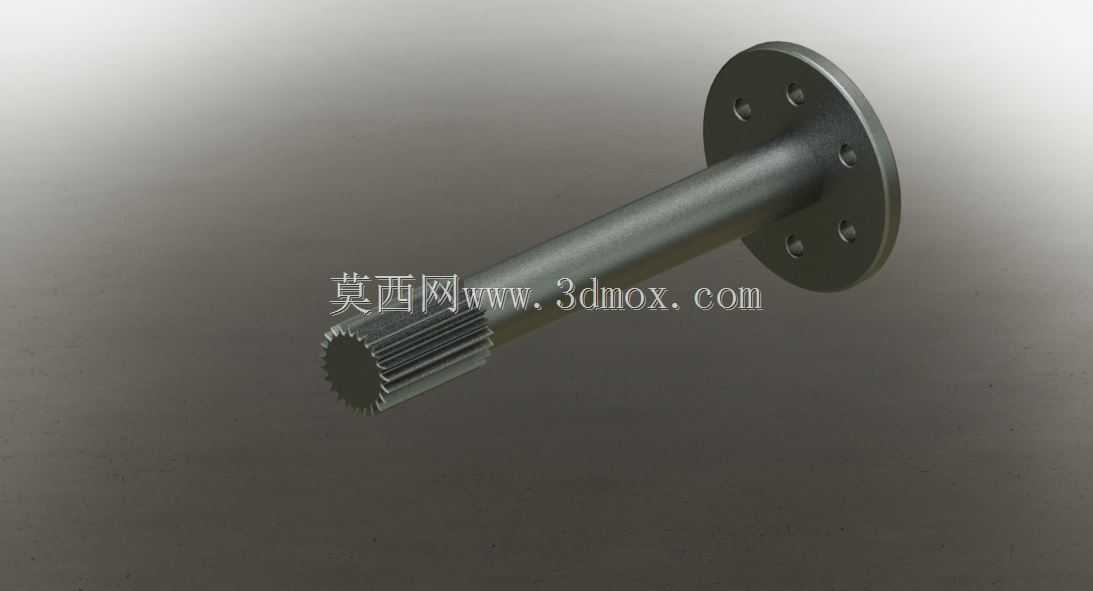

带法兰盘花键连接传动轴结构设计

　　这类带法兰安装端的花键传动轴，常见于中小功率传动链的扭矩传递场景，在轻工输送设备、小型农机传动箱、自动化生产线的动力接驳单元中都有大量应用，核心作用是在存在一定安装同轴度偏差的工况下，稳定传递旋转扭矩，同时兼顾轴向定位的可靠性。从结构设计逻辑来看，轴身采用等直径光杆段做主体，一方面是简化加工工序，降低外圆磨削的工艺难度，另一方面光杆表面可以作为轴承安装位或者轴套配合面，给轴系提供径向支撑，避免长轴工作时出现挠曲变形。端部的法兰盘采用一体化加工结构，和轴身之间没有焊接接缝，从根源上避免了焊接应力导致的轴身变形问题，法兰端面上均匀分布的六个安装孔，是用来和动力输出端的法兰盘做螺栓紧固连接，

　　孔位的分度圆精度直接决定了轴系安装后的动平衡表现，设计时孔位公差通常控制在±0.02mm范围内，避免高速旋转时出现偏摆振动。另一端的花键结构采用矩形花键齿形，相比渐开线花键，矩形花键的加工成本更低，对中性能够满足多数中低速传动场景的需求，齿侧的配合间隙控制在合理范围，既可以补偿安装时的少量角度偏差，也能在传递扭矩时让各齿均匀受力，避免单齿过载断裂。实际选型应用时，需要重点关注几个安装边界尺寸：首先是法兰盘的外径尺寸，要和对接端的法兰安装位完全匹配，避免螺栓孔对位偏差；其次是轴身的光杆直径，要和配套的支撑轴承内径一致，过盈量控制在0.01-0.03mm之间，保证轴承内圈和轴身同步旋转，不会出现跑内圈的磨损问题；

　　花键段的长度要和配合的花键套深度匹配，预留0.5-1mm的轴向窜动间隙，避免工作时热胀冷缩导致轴系卡滞。从受力角度分析，这类轴工作时主要承受扭矩载荷，径向载荷相对较小，因此材质通常选用45号钢做调质处理，硬度控制在HB220-250之间，花键齿面和法兰安装面可以做高频淬火处理，提升表面耐磨性，延长部件的使用寿命。设计建模过程中，需要特别注意轴身和法兰连接位置的过渡圆角，圆角半径不能小于2mm，避免应力集中导致轴在交变载荷下出现疲劳断裂，花键的退刀槽宽度要满足加工刀具的退刀需求，通常宽度设置为3-5mm，槽深略大于花键齿高，保证花键加工时能够完整切削出全齿长度。在实际装配场景中，法兰端的连接螺栓需要采用防松结构，

　　比如加装弹簧垫圈或者使用防松螺母，避免设备运行过程中螺栓松动导致传动失效；花键配合面需要涂抹润滑脂，减少齿面的磨损，降低传动过程中的噪音。这类轴的结构没有复杂的异形曲面，建模时优先采用旋转特征生成主体轮廓，再通过拉伸切除生成法兰安装孔，最后通过阵列特征生成花键齿形，建模过程中要注意各特征的同轴度约束，保证法兰端面和轴身中心线的垂直度，避免后续工程图导出时出现尺寸基准偏差。对于设备维护人员来说，这类轴的常见失效形式包括花键齿面磨损、法兰连接孔变形、轴身支撑位的磨损失圆，日常巡检时可以通过检测轴系的运转振动、花键配合间隙来判断部件的磨损状态，及时更换失效零件，避免故障扩大影响整条生产线的运行。
