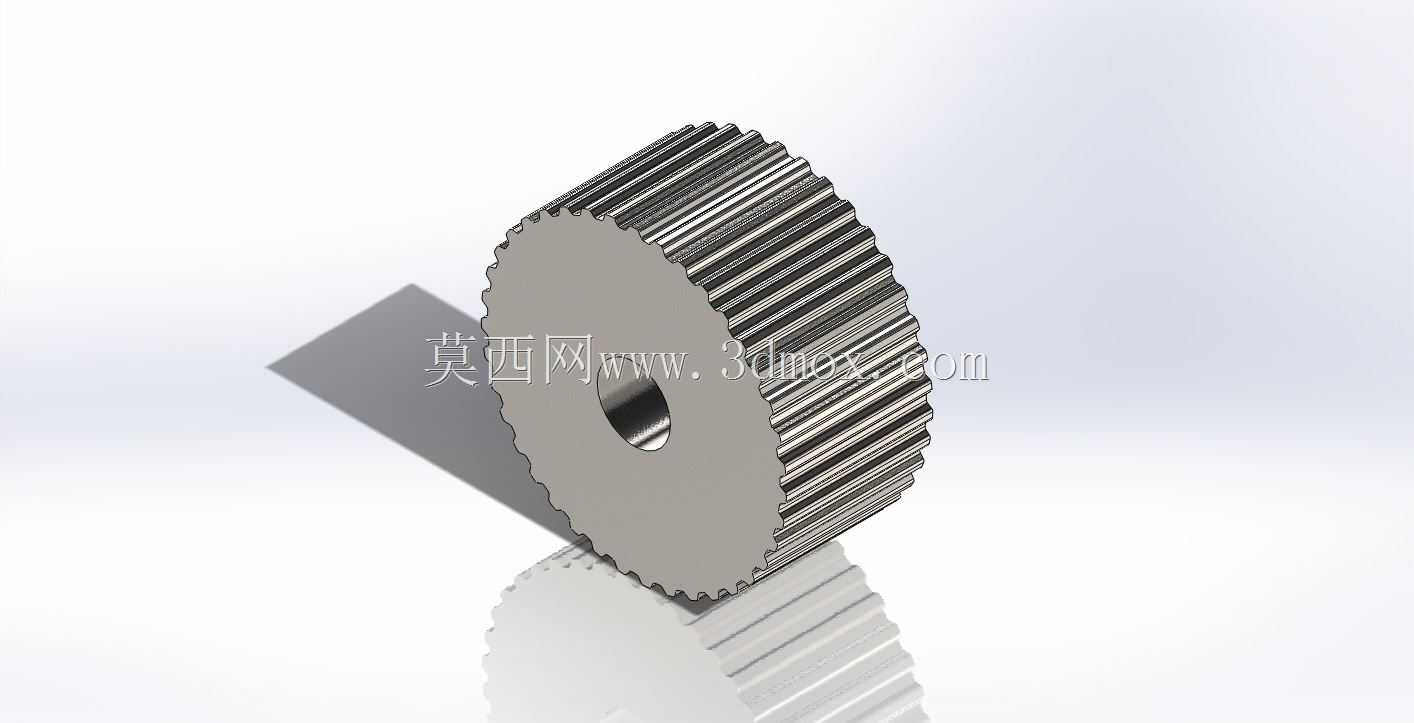

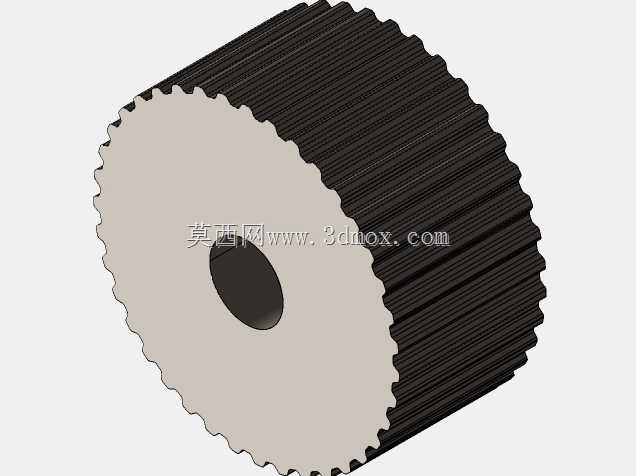

带齿纹外缘直齿圆柱同步传动轮结构

　　日常做传动结构选型时，这类带中心安装孔的直齿圆柱轮是轻载传动场景里的常用件，先从实际安装边界说，中心通孔为标准光孔设计，适配对应直径的传动轴，装配时可通过顶丝或者键槽实现周向固定，避免传动过程中轮体与轴发生相对滑转，轮体的轴向厚度根据传动扭矩的匹配需求做了等厚设计，安装时不需要额外预留过多的轴向避让空间，在紧凑的设备腔体内也能完成布置。

　　从功能特性来看，轮体外缘的直齿采用标准渐开线齿形设计，齿距均匀，啮合过程中能保持稳定的传动比，不会出现忽快忽慢的传动波动，适合对传动同步性有一定要求的工位，比如小型输送线的动力传递、自动化设备的进给机构传动、小型工装的动作传递都能适配。轮体外缘靠近齿根的位置做了一圈细密的滚花纹理，这个结构不是装饰用的，实际装配调试的时候，维修或者调试人员可以手动转动轮体来调整啮合间隙，滚花能增加手指与轮体的摩擦力，不需要借助卡钳等工具就能完成微调，在设备初期调试或者后期维护排故的时候，能省下不少辅助操作的时间。

　　设计思路上，这类轮体没有做多余的减重孔或者复杂的加强筋结构，因为本身应用场景的负载不大，实心轮体的结构刚性足够，加工的时候可以直接用棒料车削外圆、镗中心孔之后，通过滚齿机一次加工出外齿，外缘的滚花也可以在车削工序同步完成，加工工序短，量产时的成本控制更有优势，而且实心结构在长期运行中不会出现应力集中导致的轮体变形，齿面的磨损也更均匀，使用寿命比带减重腔的同规格轮体更长。

　　实际应用场景里，这类传动轮常出现在小型包装设备的送膜机构、3D打印设备的送料传动组、小型自动化装配线的工件移位传动、办公自动化设备的走纸机构里，因为传动平稳、安装便捷，不需要复杂的配套张紧结构，只要两个同模数的轮体中心距匹配，套上对应规格的传动带或者直接啮合就能传递动力。齿面的加工精度满足中等精度传动需求，运行时的噪音控制表现较好，在对作业环境噪音有要求的民用设备、实验室小型设备里也能适用。

　　从安装适配的角度说，轮体的两个端面都做了倒角处理，装配时轴插入中心孔的时候不会因为端面锐边刮伤轴表面，也能避免安装时轮体端面与轴承或者轴肩发生硬接触卡滞，齿顶位置也做了微小的倒角，啮合入齿的时候能减少齿顶的撞击，降低运行时的异响，也能避免齿顶锐角磕碰崩缺。这类零件的选材通常根据使用场景确定，普通工况下用45号钢调质处理就能满足强度要求，有防锈需求的场景可以选用不锈钢材质，轻载低转速场景也可以用工程塑料注塑加工，适配不同的成本与使用环境需求。

　　做三维建模的时候，这类轮体的参数化建模逻辑很清晰，先确定中心孔直径、轮体外径、齿厚、模数、齿数这些核心参数，通过渐开线方程生成齿形轮廓，拉伸切除生成单齿之后阵列得到全部轮齿，再在外缘靠近齿根的圆柱面上生成滚花特征，最后给所有锐边加上对应大小的倒角，就能得到完整的模型，建模过程中要注意齿形的渐开线起始点与齿根圆的衔接要顺滑，避免出现加工时的应力集中点，滚花特征的齿距要符合标准滚花刀的参数，保证加工出来的实物和模型尺寸一致，不会出现装配干涉。
