仿生壁虎着陆器性能测试试验台结构

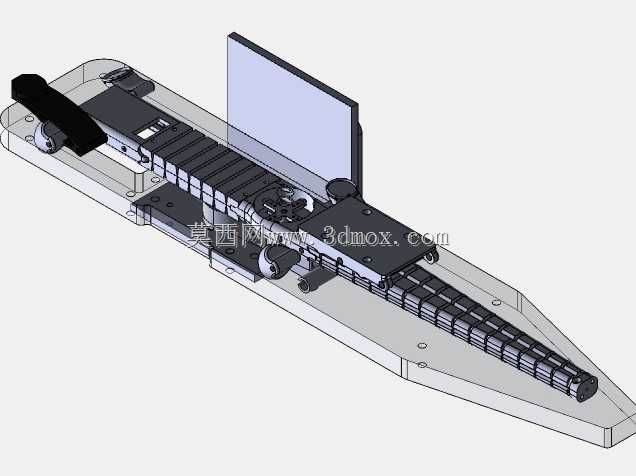

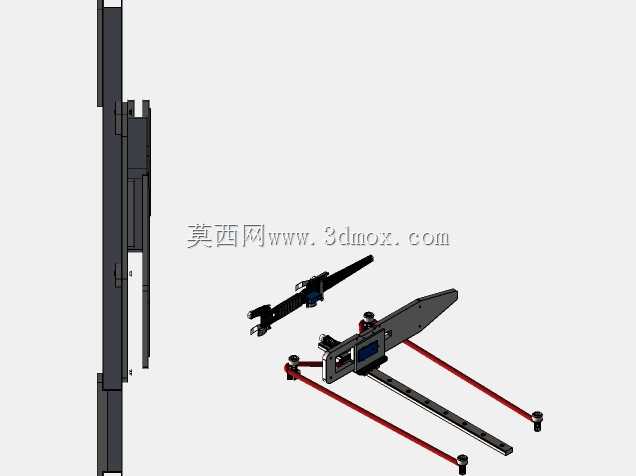

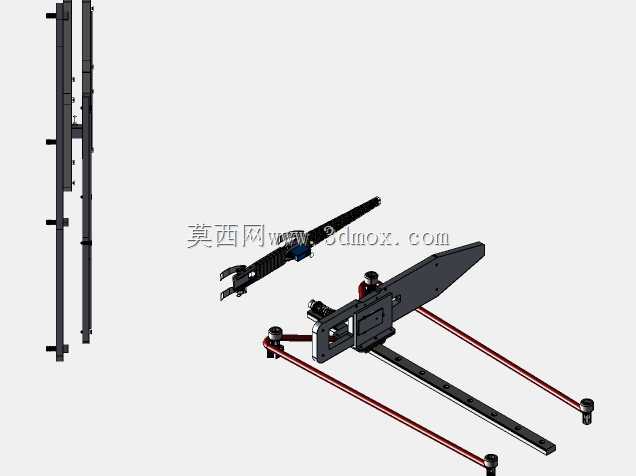

　　这套试验台的核心定位是服务仿生爬壁机器人着陆阶段的动力学性能验证，区别于常规的静态力学测试台，其结构设计完全围绕瞬态冲击、姿态稳定、附着可靠性这几个核心测试需求搭建，日常主要面向仿生机器人研发、特种爬壁作业装备开发的实验室场景使用，能够复现爬壁机器人从空中弹射、接近壁面、接触冲击到稳定附着的全流程动作，为仿生附着机构的参数迭代提供可量化的测试支撑。从实际功能逻辑来看，试验台集成了弹射触发、姿态引导、壁面模拟、数据采集接口这几个核心模块，弹射模块的触发行程可根据测试对象的尺寸调整，能够适配不同重量等级的仿生着陆器样机，触发力度的调节范围覆盖了从低速滑翔接触到高速弹射冲击的多工况需求，避免了单一测试工况下数据参考性不足的问题。壁面模拟模块采用可更换的安装面板设计，能够根据测试需求更换不同粗糙度、不同材质的模拟壁面，包括粗糙树干纹理面板、光滑建筑墙面面板、曲面管道模拟面板等，还原仿生壁虎在不同作业场景下的接触条件，面板的安装角度可在0到90度范围内无级调节，既可以模拟垂直壁面着陆，也可以模拟倾斜枝干、水平顶面的特殊附着场景。设计思路上没有采用复杂的一体式铸造框架，而是选择了型材拼接的模块化框架结构，一方面是方便实验室场景下的快速拆装调整，另一方面也能根据后续的测试需求拓展额外的测试模块，比如增加高速相机安装位、力传感器阵列安装位，不需要对主体框架做大规模改动。框架的底部设置了可调式支撑脚，能够在不平整的实验室地面上快速调平，

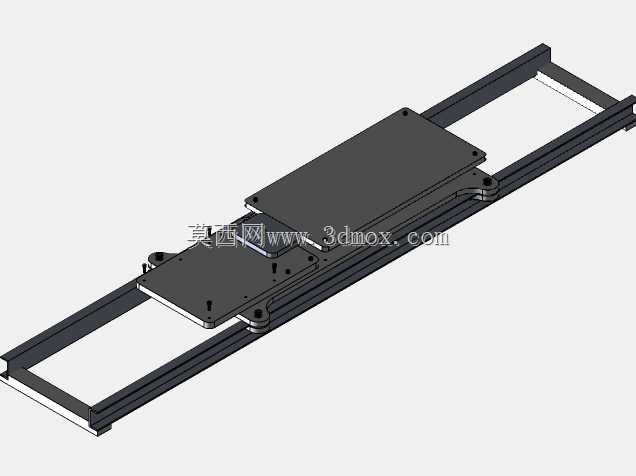

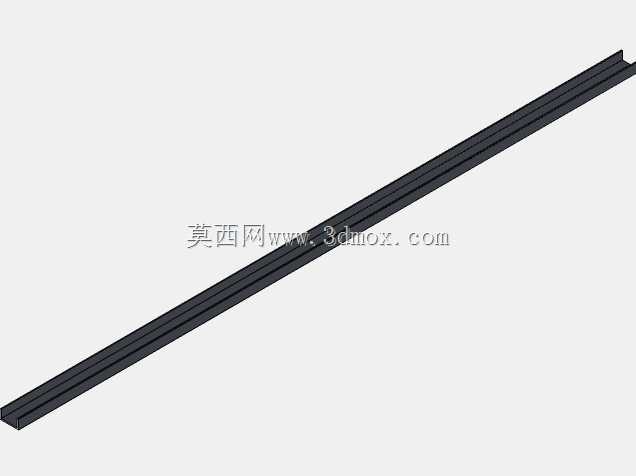

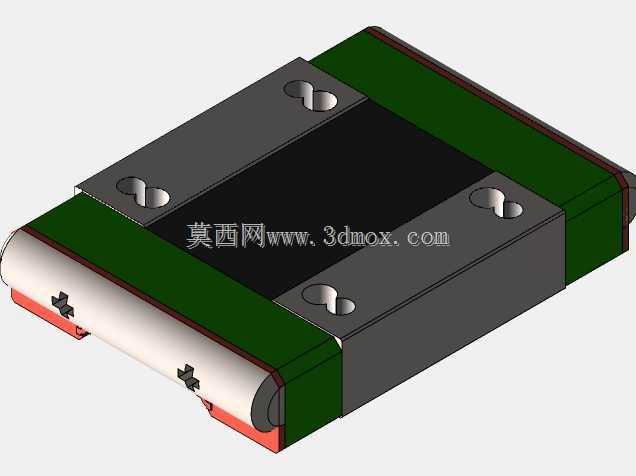

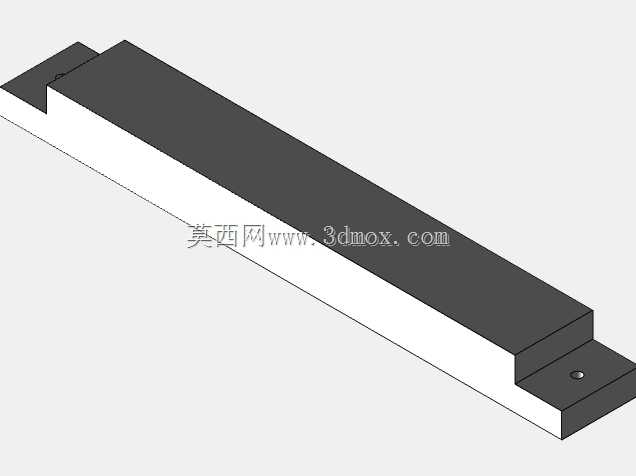

　　避免试验台自身的振动影响测试数据的准确性，支撑脚的承重冗余按照最大测试载荷的三倍设计，即使测试大重量的工程化样机，也不会出现框架形变或者失稳的问题。从安装边界尺寸来看，试验台的主体长度控制在1.8米，宽度0.8米，整体高度1.5米，不需要占用过大的实验室空间，常规的标准试验台架位就可以放置，弹射模块的最大伸出长度为0.6米，预留了足够的样机加速行程，壁面模拟面板的有效测试区域为0.6米见方，足够覆盖常规尺寸仿生着陆器的附着接触范围，不会因为测试区域过小导致样机冲出测试范围。在细节结构设计上，弹射导轨采用了低摩擦的线性导向结构，避免导轨自身的摩擦阻力影响弹射初速度的准确性，导轨的侧面预留了光栅尺安装槽，可以直接加装速度检测元件，

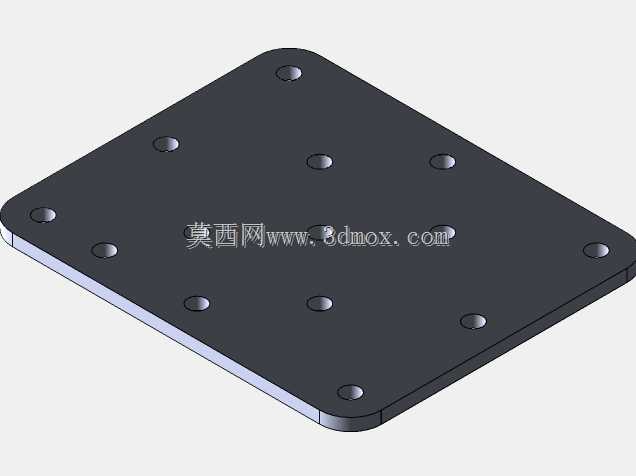

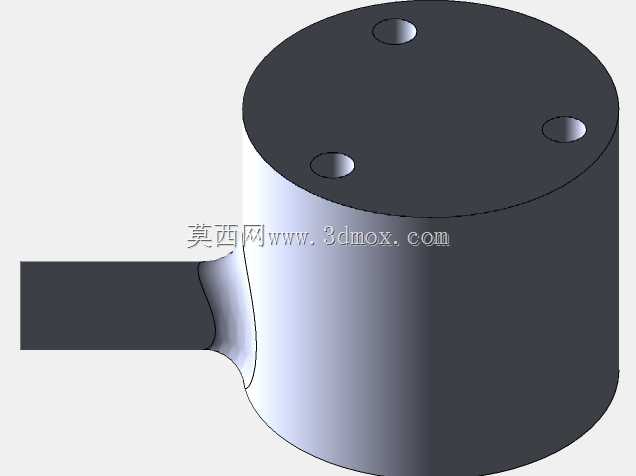

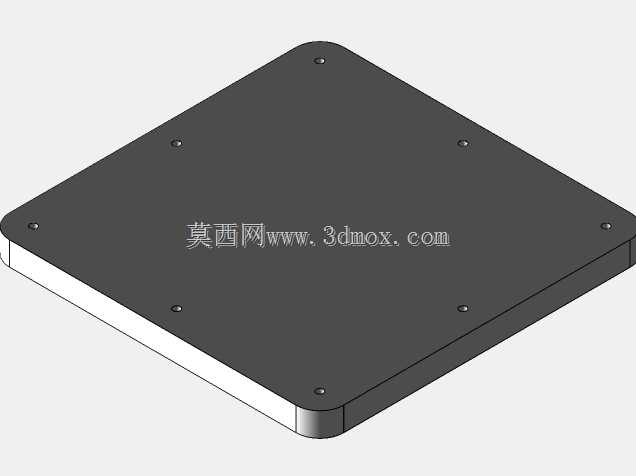

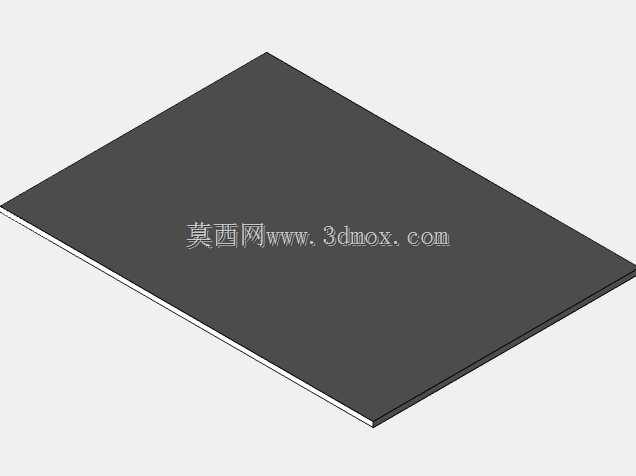

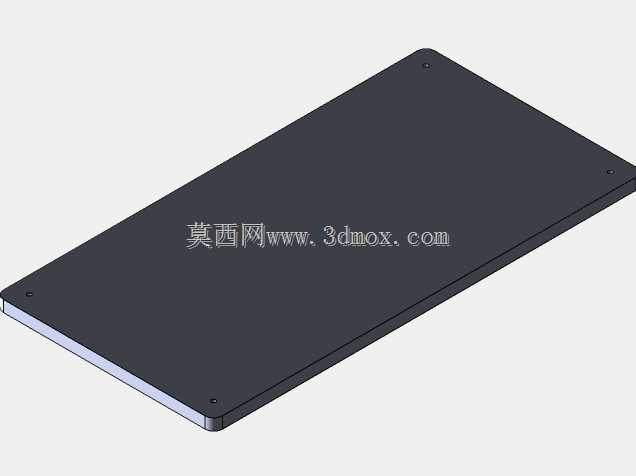

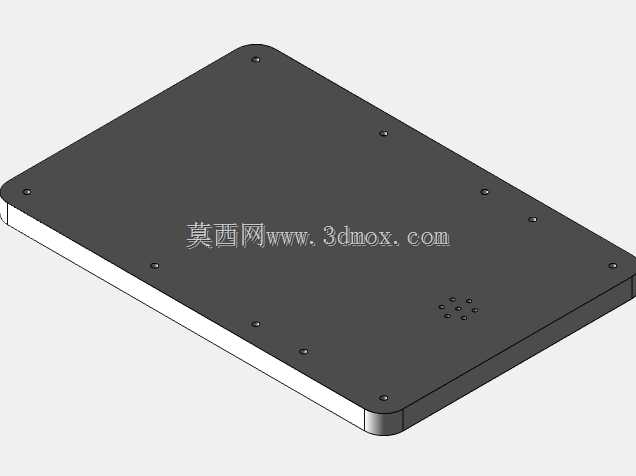

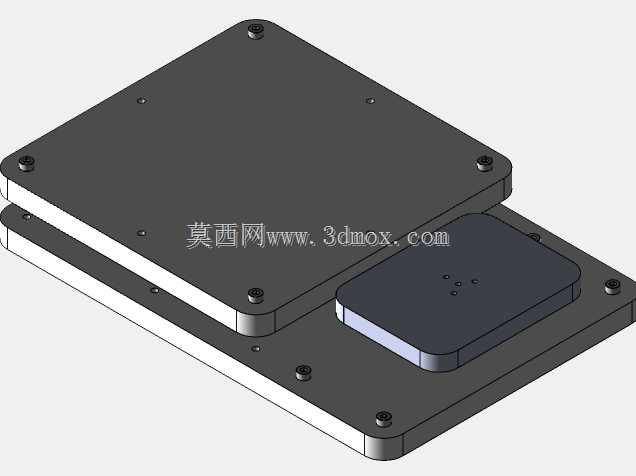

　　实时获取样机离轨时的瞬时速度，不需要额外搭建独立的测速支架。壁面安装板的背面设计了通用的传感器安装螺孔阵列，能够按照测试需求粘贴应变片、安装冲击力传感器，直接采集着陆瞬间的接触力分布、冲击峰值、附着持续时间等核心参数，不需要对壁面板做二次打孔加工。考虑到仿生着陆测试中经常会出现样机附着失败掉落的情况，试验台的底部框架上预留了缓冲回收垫的安装位，能够直接放置高密度缓冲材料，避免样机掉落时出现结构损坏，减少测试过程中的样机损耗。整个试验台的走线全部采用内置式线槽设计，所有传感器的连接线都可以从框架内部的线槽引出到采集端，不会出现走线杂乱干扰样机运动的问题，线槽的盖板采用快拆设计，后续新增传感器的时候可以快速布线，不需要拆解整个框架结构。

　　不同于工业生产线上的专用检测设备，这套试验台的设计充分考虑了科研场景下的灵活调整需求，所有的连接部位都采用了标准件连接，没有采用焊接固定的不可拆结构，研究人员可以根据自己的测试方案调整各个模块的相对位置，比如调整弹射模块的安装高度、调整壁面板的前后位置，甚至可以将壁面模块整体拆除，更换成其他类型的测试靶标，拓展试验台的使用范围。在实际使用过程中，这套试验台能够完成的测试项目包括不同弹射初速度下的着陆成功率测试、不同尾翼姿态下的着陆稳定性测试、不同附着足垫材料的附着性能对比测试、不同接触角度下的冲击载荷测试，覆盖了仿生壁虎着陆器研发过程中绝大多数的地面验证需求，能够帮助研发人员在室外试飞之前就完成多轮参数迭代，大幅降低外场测试的成本和风险。框架的型材选型上采用了加厚的工业铝型材，兼顾了结构强度和轻量化需求，整个试验台的总重量控制在120公斤以内，两到三个研究人员就可以完成整体移位，不需要借助吊装设备，适合实验室场景下的位置调整。所有的活动调节部位都设置了锁紧机构，调整到位之后可以快速锁死，避免测试过程中出现模块移位导致测试数据失效的问题，锁紧机构的操作力经过优化，不需要使用专用工具，徒手就可以完成锁紧和松开操作，提升测试过程中的调整效率。
