Y形480V双级电源线路滤波器结构

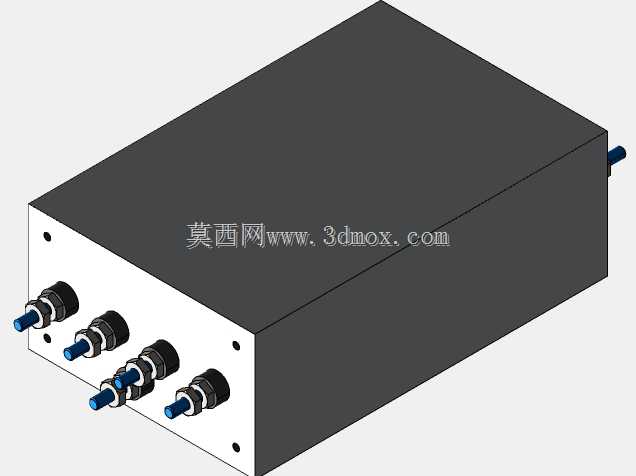

　　在工业供配电、大功率变频驱动、精密数控设备的供电回路设计中，电源侧的传导干扰抑制一直是电气适配环节的核心要点，这类双级Y形接线的480V电源滤波器，正是针对三相交流供电场景下的共模、差模干扰叠加问题设计的专用滤波器件，常被布置在设备电源进线端与整流模块之间，用来阻隔电网侧的尖峰脉冲、高频谐波窜入设备内部控制回路，同时也能抑制设备自身功率器件开关动作产生的干扰反向馈入电网，满足工业现场的电磁兼容要求。从结构设计来看，该滤波器采用封闭金属盒式壳体，一方面可以利用金属壳体的屏蔽效能隔绝外部空间电磁辐射对内部滤波回路的影响，另一方面也能避免内部滤波元件工作时的电磁泄漏对外围敏感信号线路造成干扰，壳体的边角做了规整的直角处理，

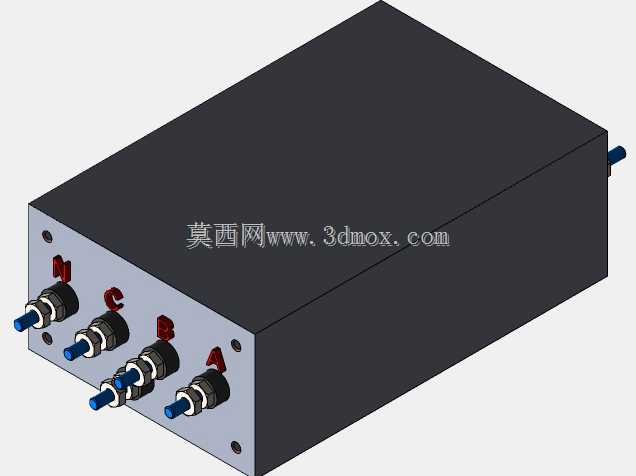

　　适配电气柜内标准安装空间的排布需求，不会出现异形结构挤占相邻元件安装位的问题。正面的接线端子采用外露式接线柱设计，五个接线端子分别对应三相相线、中性线与接地端，每个接线柱都做了防滑螺纹与锁紧结构，接线时可以直接将压接好端子的线缆套入后拧紧固定，不需要额外的转接排，能减少柜内接线的转接节点，降低接触不良带来的供电故障风险，接线柱旁的标识做了凸起字符处理，即便在柜内光线不足的安装场景下，也能通过触感快速区分接线位，避免错接导致的滤波失效甚至器件损坏。从内部设计逻辑来说，双级滤波结构相比单级滤波器，对宽频段干扰的抑制能力更强，第一级滤波回路主要针对幅值较高的低频差模干扰做初步衰减，第二级回路则针对高频共模干扰做深度滤除，

　　两级回路之间做了阻抗匹配设计，避免滤波回路自身产生谐振反而放大特定频段的干扰，Y形的接线结构适配480V三相四线制供电系统，能够同时对相线与中性线之间、相线与相线之间、相线与地之间的干扰信号形成有效抑制，覆盖工业现场绝大多数的干扰耦合路径。在安装边界上，该滤波器的壳体为标准长方体结构，安装孔位布置在壳体的安装法兰边上，适配电气柜内常用的35mm标准导轨安装或者螺钉直接固定两种方式，整体厚度控制在常规电气元件的安装尺寸范围内，不会突出安装梁过多影响柜内门板的闭合，接线端的伸出长度也预留了足够的线缆弯曲半径，即便是采用10平方毫米以上的粗动力线缆接线，也不会出现线缆弯折过度损伤线芯的问题。在实际选型适配中，

　　这类滤波器常配套用在大功率伺服驱动柜、工业焊接设备、高频开关电源供电端、精密检测设备的进线回路中，尤其是在车间内有多台大功率变频设备同时运行的场景下，电网中的谐波干扰成分复杂，单级滤波往往无法满足设备的抗扰度要求，双级结构的滤波器能够将传导干扰值抑制到相关电磁兼容标准要求的阈值以内，避免设备出现误触发、通讯中断、采样数据漂移等问题。设计这类器件的三维模型时，需要重点关注接线柱的相对位置与壳体的安全间距，确保不同电位接线柱之间的爬电距离满足480V电压等级的电气安全要求，同时壳体的内部空间要预留足够的滤波元件安装位，保证电感、电容等元件之间保持合理的安全距离，避免出现耐压不足的问题，外部的安装孔位尺寸要与常用的电气安装标准对齐，方便设计人员在做柜内排布时直接调用模型，不需要二次调整安装尺寸就能完成整体布局。
