真空抽吸式集成电机泵三维结构设计

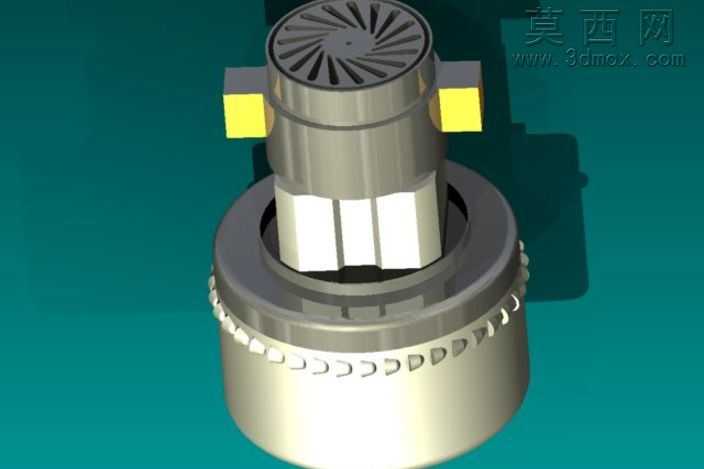

本作品为真空抽吸用途的集成式电机泵三维建模成果，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先对整机进行功能模块拆分，将模型划分为上部散热驱动段、中部动力输出段、下部泵体工作段三个核心部分，逐一对各部分零件进行草图绘制、特征拉伸与装配约束，确保所有配合面的公差匹配符合机电产品的装配逻辑。上部驱动端设计有放射状排布的散热格栅结构，建模时通过圆周阵列特征完成均匀的栅格开槽，两侧对称布置的接线固定座采用凸台拉伸与倒角工艺处理，还原实际部件的安装定位结构；中部电机壳体采用多层阶梯轴式的回转体结构，通过旋转特征快速构建主体轮廓后，对壳体表面做哑光金属材质的纹理映射，模拟铝合金压铸壳体的细腻磨砂质感，内部的铁芯绕组部分通过分区着色区分导磁结构与绝缘结构，清晰展示电机内部的动力传递路径。下部泵体段为核心功能工作区，外壁设计有一圈均匀排布的锯齿状散热凸棱，建模时采用沿圆周路径的扫掠特征完成凸棱成型，泵体与电机衔接的位置做阶梯式的密封配合结构设计，还原实际产品的密封装配要求。渲染阶段采用深青色纯色背景突出金属主体的质感，通过三点布光方案分别设置主光源、补光与轮廓光，主光源从斜上方投射凸显壳体的曲面转折，补光弱化底部阴影避免结构细节被遮挡，轮廓光从后侧打出勾勒整机的外轮廓线条，材质参数调整上针对不同部件做差异化设置：电机外壳的金属材质设置适中的反射率与粗糙度，模拟铝合金的半哑光质感，散热格栅的深色塑料材质设置较低的反射率与细微的颗粒纹理，接线座的黄色绝缘材质设置轻微的漫反射效果还原工程塑料的视觉特性。设计思路上采用机电一体化的集成式布局，将驱动电机与真空抽吸泵体做同轴整合，省去了传统分体结构的联轴器连接部件，大幅缩小整机的轴向尺寸，结构上兼顾散热效率与密封性能，上部的放射格栅可在电机运转时引导气流带走绕组热量，下部泵体的环形凸棱既可以增加散热面积，也能作为安装定位的加强筋提升泵体结构强度，所有零件的建模均遵循可编辑的参数化逻辑，后续可根据实际功率需求调整壳体直径、绕组尺寸、泵腔容积等核心参数，快速衍生出不同规格的同系列产品模型，模型的装配约束完全按照实际生产的装配顺序设置，可直接用于生成爆炸视图、装配工艺演示动画等工程应用场景。
