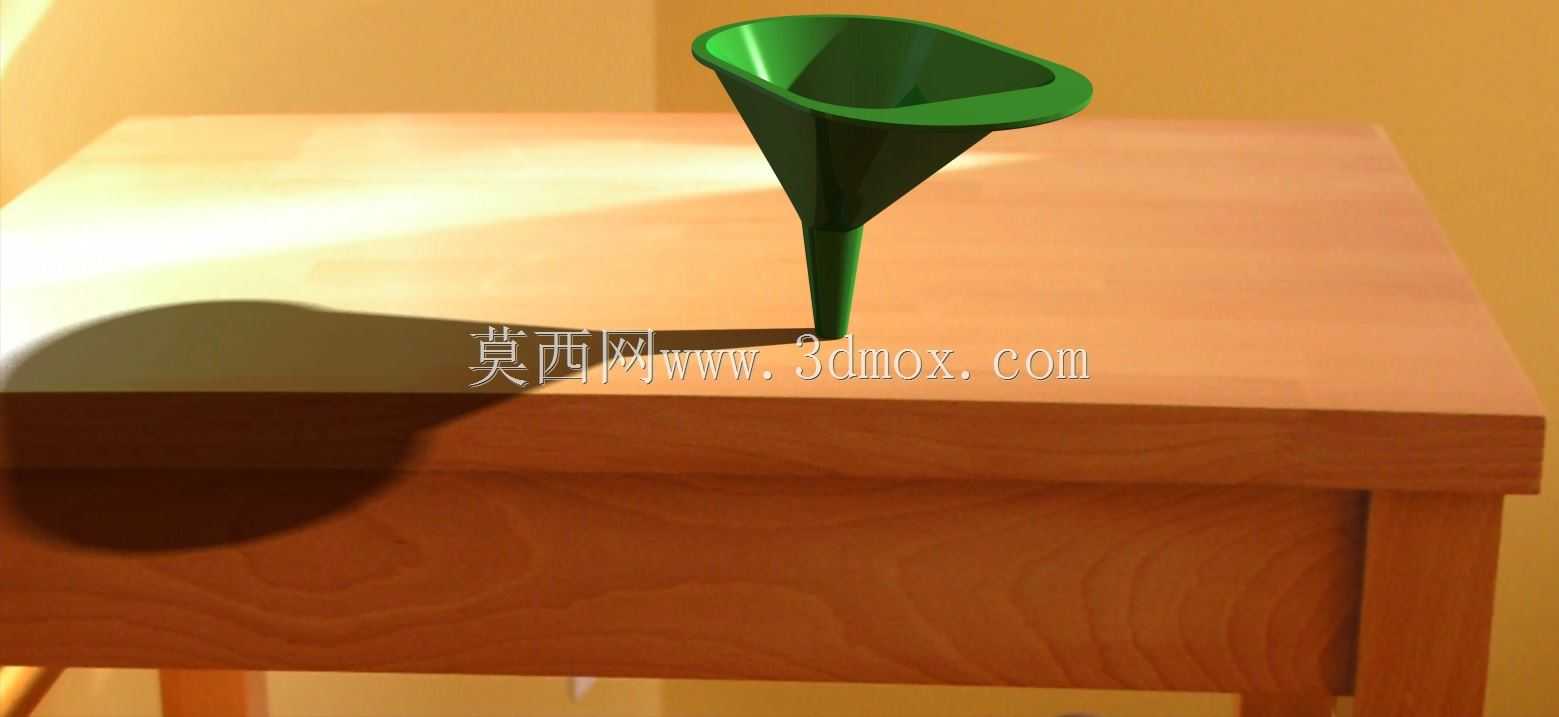

工业用斜口导液塑料漏斗结构设计

　　在工业生产的流体转运、介质加注环节，这类斜口塑料漏斗是车间现场使用率极高的辅助工装，不同于民用场景的普通漏斗，该结构针对工业场景的高频使用、多介质适配需求做了针对性优化。首先从实际应用场景来看，这类漏斗常出现在设备维保的润滑油加注、生产工序的切削液补液、化工班组的小批量试剂转移、燃油类介质的分装作业中，尤其是在加注口位置存在周边管线遮挡、操作空间局促的工况下，斜口的斗身设计可以让作业人员以更小的操作角度完成对位，不需要将漏斗完全垂直放置就能保证导液路径顺畅，避免了普通直口漏斗在狭窄空间内对位困难、容易洒漏的问题。从功能特性上看，该漏斗采用一体注塑成型的塑料材质，本身具备耐多数工业油品、弱酸碱介质的特性，内壁做了光滑的脱模后抛光处理，

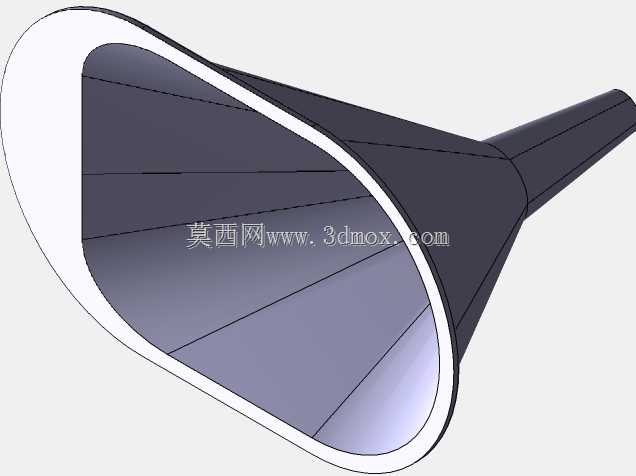

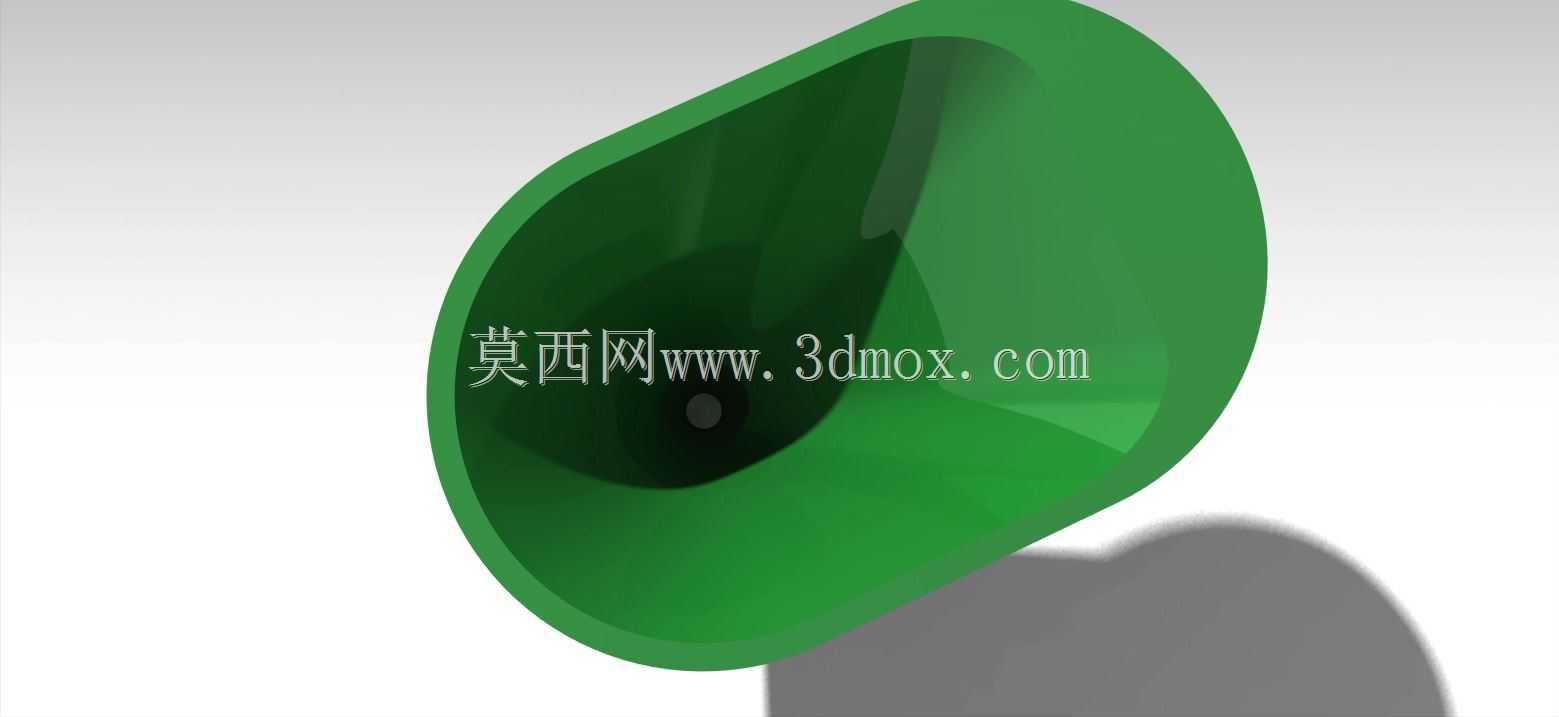

　　液体流经时不会出现挂壁残留，既能够减少介质转运过程中的浪费，也能在更换不同介质时，通过简单冲洗就完成清洁，避免不同介质交叉污染。斗身的上沿做了外翻的加厚边设计，一方面是提升整个斗口的结构强度，在作业人员临时扶持、或者将漏斗卡放在较大口径加注口上时，不会因为受力出现斗身变形；另一方面外翻边可以在液体加注过满时，形成临时的挡液结构，避免液体顺着斗身外壁流到设备表面或者地面。斗身的锥度设计经过了实际工况验证，上宽下窄的锥角既保证了足够的进液面积，能够承接大流量倾倒的液体，也能让液体在重力作用下自然汇聚到下方的出料嘴，不会在斗内形成涡流或者积液。下方的出料嘴做了等径直段设计，长度可以适配多数设备的加注口深度，插入加注口后能够形成稳定的定位，

　　不会因为液体倾倒时的冲击力出现漏斗偏移、滑脱的情况；出料嘴的外径做了统一的尺寸适配，可以覆盖车间内多数常见的润滑油加注口、储液罐补液口的内径范围，不需要额外加装转接嘴就能完成多数场景的加注作业。从设计思路层面，建模时首先确定了出料嘴的通径基准，结合工业场景常用的加注流量要求，出料嘴内径要保证液体在重力作用下的流速不出现卡顿，避免因为通径过小导致斗内积液溢出；之后根据出料嘴的位置，反向推导斗身的倾斜角度，斜口的设计是将斗身上沿的一侧做抬高处理，对应加注时液体倾倒的来向，能够让倾倒的液体直接顺着斗壁滑入锥底，减少液体冲击斗内产生的飞溅。斗身的壁厚做了梯度设计，出料嘴位置因为需要频繁插拔、受力集中，壁厚比斗身位置厚1.5mm左右，

　　避免插拔时出现嘴部开裂；斗身主体在保证结构刚性的前提下做了均匀壁厚处理，既能够减少注塑成型时的缩痕、变形问题，也能控制整体重量，方便作业人员长时间手持操作。在安装边界与尺寸适配方面，该漏斗的整体高度控制在单手握持的舒适范围内，斗身最大外径可以适配常规的润滑油桶桶口、小型储液罐的开口尺寸，放置在开口上时外翻边能够完全搭在开口外缘，不需要持续手扶也能保持稳定；出料嘴的长度设计考虑了不同加注口的颈部深度，不会因为出料嘴过短导致液体从加注口缝隙溢出，也不会因为过长触碰到加注口内部的滤网、挡圈等结构，影响液体流速。实际使用中，这类漏斗还可以搭配可拆卸的过滤网使用，在加注有清洁度要求的介质时，过滤掉介质中的固体杂质，避免杂质进入设备内部造成磨损、堵塞，而一体成型的结构没有拼接缝隙，不会出现缝隙藏污纳垢的问题，日常维护只需要用对应溶剂冲洗后晾干即可，不需要做特殊的保养。针对工业现场可能出现的磕碰情况，所选的塑料材质具备一定的韧性，从工作台高度意外掉落时不会出现碎裂，能够适应车间相对复杂的作业环境，相比金属材质的漏斗，塑料材质不会和加注口周边的金属部件产生磕碰刮擦，也不会因为长期接触潮湿介质出现锈蚀问题，使用寿命能够满足车间高频使用的需求。
