面包板基础电子电路实验装置三维模型

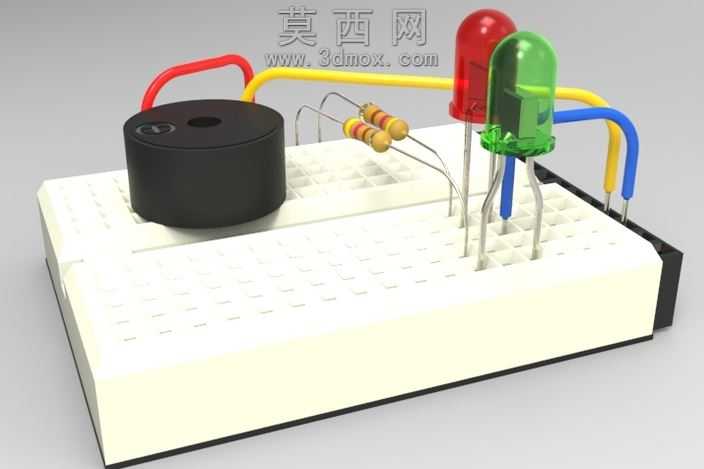

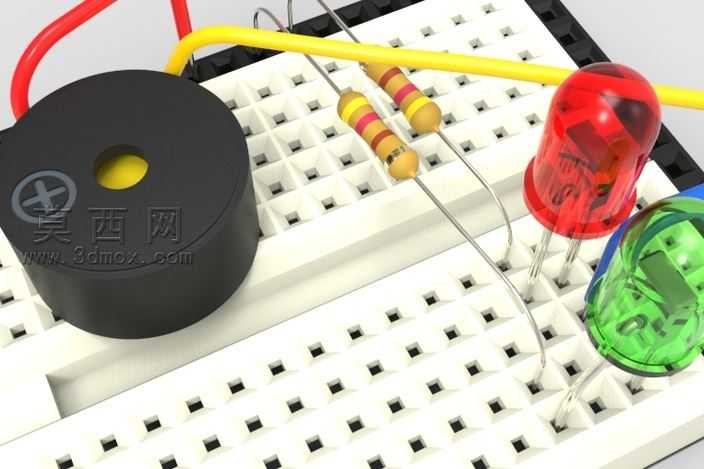

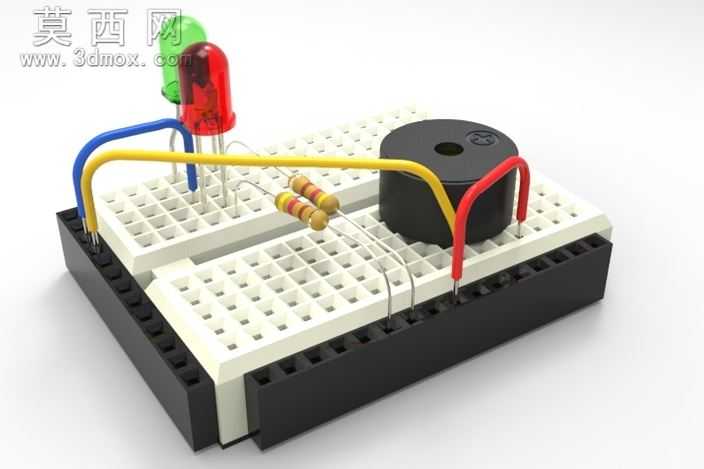

本作品为面向电子入门教学的面包板基础实验电路三维模型，建模阶段采用Pro/Engineer Wildfire完成全参数化结构搭建，首先以标准170孔迷你面包板为基底，精准还原面包板上下两层的结构特征：下层黑色ABS基座的防滑棱边、定位卡扣结构，上层白色面包板的矩阵式插孔排布、插孔内部的导电连接槽隐含结构，所有插孔的孔距、孔径均严格遵循商用面包板的通用尺寸规范，保证模型的尺寸还原度。在电子元器件建模环节，分别完成直插式红、绿发光二极管的结构还原，包含透明环氧封装外壳、内部金属支架、引脚的弯折形态；轴向碳膜电阻的陶瓷基体、色环标识层、金属端帽与引脚结构；压电式蜂鸣器的黑色塑壳、顶部发声孔、引脚结构；不同颜色的镀锡铜跳线的弯折弧度、两端插针形态，所有元器件的引脚直径均匹配面包板插孔尺寸，还原真实插接的配合关系。渲染阶段采用KeyShot完成材质与光影调试，分别为不同部件赋予对应物理材质：面包板白色主体设置为哑光奶白色ABS塑料材质，黑色基座设置为磨砂黑色工程塑料材质，LED灯的透明封装设置为高透聚碳酸酯材质并添加轻微的自发光效果模拟通透质感，电阻的色环采用精准的四色环标识贴图还原真实电阻的参数标识，蜂鸣器外壳设置为哑光黑色阻燃塑料材质，跳线分别赋予红、黄、蓝三色PVC绝缘层材质与两端金属插针的镀锡金属材质，金属部件添加轻微的拉丝纹理与环境反射效果提升真实感。场景搭建采用纯白无影摄影棚环境，添加柔和的顶光与侧补光，避免生硬阴影遮挡电路结构，同时调整相机焦距采用45度俯视视角，完整呈现整个电路的插接布局与元器件排布。设计思路上围绕电子入门教学的演示需求，将最基础的LED指示、蜂鸣器发声电路整合在迷你面包板上，通过清晰的色彩区分不同功能的跳线，元器件排布疏密得当，既还原真实实验电路的插接状态，又保证三维展示时各部件结构清晰可辨，可用于电子基础教学的演示素材、实验指导配图，帮助初学者直观理解面包板电路的连接逻辑与元器件形态特征，模型的各部件均为独立参数化建模，可根据教学需求调整元器件位置、更换不同类型的直插元器件，拓展不同基础电路的演示场景。
