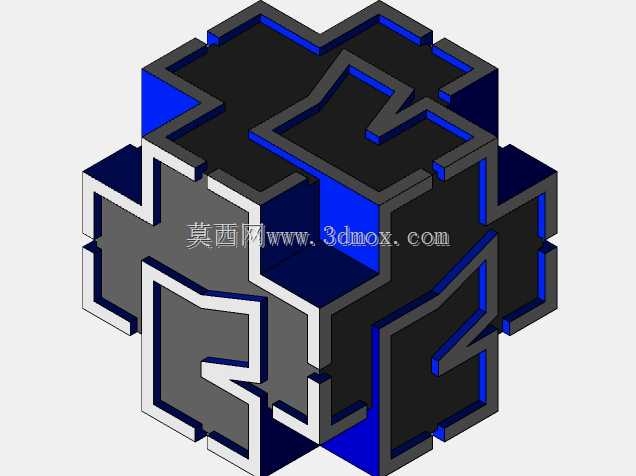

互锁拼接式拉姆斯坦立方体库布斯结构件

　　这款互锁拼接式立方体结构件，最初的设计出发点是为机械原理教学、空间结构认知实训提供可拆解的实体演示载体，同时也可作为非标设备内部的模块化填充支撑构件使用，在工业设计的结构验证环节，这类等比例互锁立方体还能用来快速搭建设备内部的占位框架，验证装配空间的干涉情况，省去前期临时建模的冗余步骤。从实际应用场景来看，它既可以作为职业院校机械专业实训课上的结构认知教具，帮助学生理解空间互锁结构的受力传递逻辑，也能在小型非标自动化设备的内部支撑结构中使用，依靠多块构件的互锁咬合形成稳定的立方体支撑块，不需要额外的紧固件就能实现结构固定，在一些需要快速拆装调整的工装夹具定位环节，这类互锁立方体还能作为可调整的垫高块，根据实际装配需求增减拼接单元，快速适配不同的高度定位需求。

　　设计过程中首先确定了整体的正六面体外轮廓边界，所有拼接单元的外表面最终组合后形成完整的等边长立方体，没有突出或凹陷的额外结构，保证放置时的平面贴合度，每个拼接单元的凹凸咬合结构都采用了等公差的间隙配合设计，拼接时不需要施加额外外力就能顺畅卡合，卡合后相邻单元之间的侧向间隙控制在0.1mm以内，不会出现松脱晃动的情况。咬合结构的走向完全沿着立方体的三个轴向延伸，没有斜向的卡扣结构，一方面降低了加工时的走刀难度，不管是采用3D打印还是铣削加工都能快速成型，另一方面也保证了拼接时的对位逻辑简单，不需要记忆复杂的拼接顺序，从任意一个面开始都能完成整体组装。

　　结构受力层面，每个拼接单元的壁厚都做了等强度设计，咬合部位的受力截面和单元主体的截面面积保持一致，避免出现应力集中的薄弱部位，当整体立方体承受垂直方向的压力时，力会通过每个咬合面均匀传递到所有拼接单元上，不会出现单个单元受力过大断裂的情况。外表面的凹凸造型除了实现互锁功能外，还增加了表面的摩擦力，作为支撑块使用时，和上方接触的设备底板之间不会出现打滑移位的情况。在安装边界上，因为整体是标准正立方体结构，不需要预留额外的安装操作空间，只要预留和立方体边长相等的方形空间就能直接放置使用，如果作为教具使用，拆解后的所有单元都能完全收纳进和外轮廓等尺寸的方形盒内，不会出现零散零件丢失的问题。

　　从建模逻辑来看，整个结构采用了全参数化的草图驱动设计，所有咬合结构的尺寸都和立方体的整体边长做了关联约束，只要修改整体边长参数，就能快速生成不同尺寸规格的同结构立方体，适配不同的使用场景，比如作为教具使用时可以生成边长100mm的大尺寸模型，方便课堂上的学生观察结构，作为设备内部支撑件使用时，可以根据实际安装空间的尺寸生成对应边长的模型，不需要重新绘制结构。每个拼接单元的分型面都做了圆角过渡处理，没有尖锐的直角边，既避免了加工时的应力开裂问题，也能防止使用过程中划伤操作人员，拼接缝隙的位置都做了错位设计，从外部看不到内部的贯通缝隙，保证了整体立方体的外观完整性。在实际的装配验证中，这类互锁结构的重复拆装次数可以达到上千次，咬合部位不会出现磨损松旷的问题，完全满足工装夹具频繁调整的使用需求，就算是采用PLA材料3D打印制作，也能承受足够的压装力，不会出现正常使用下的结构损坏。
