小型履带式反铲挖掘设备结构设计

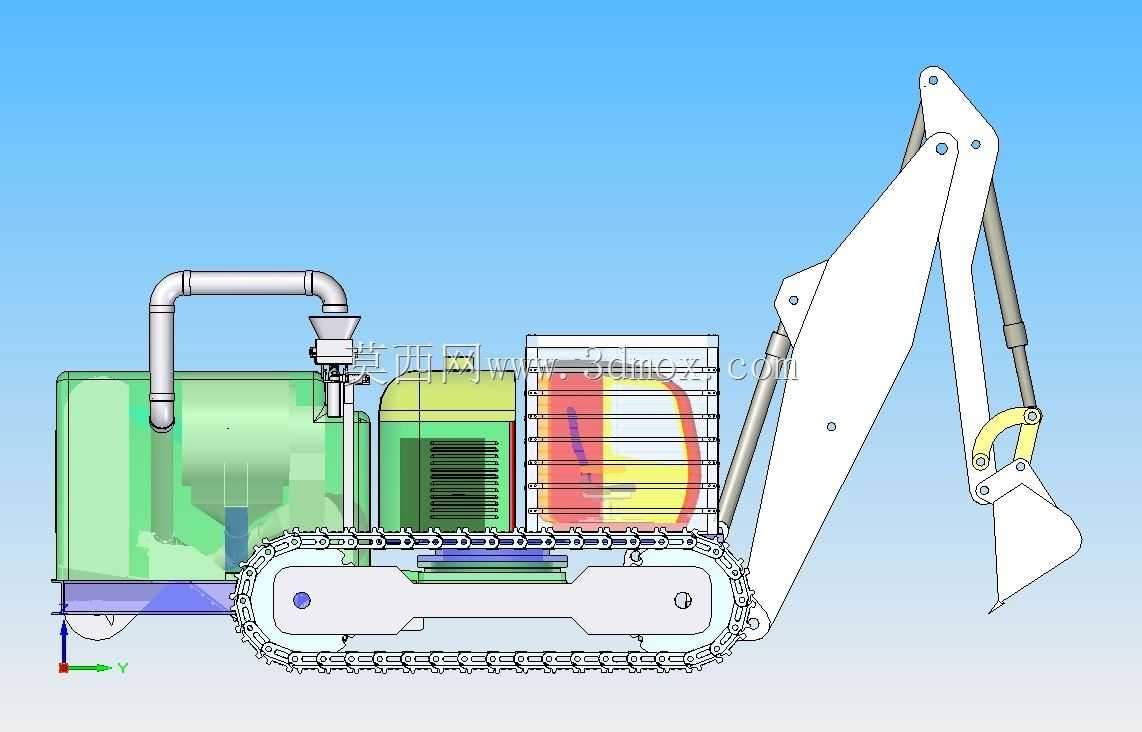

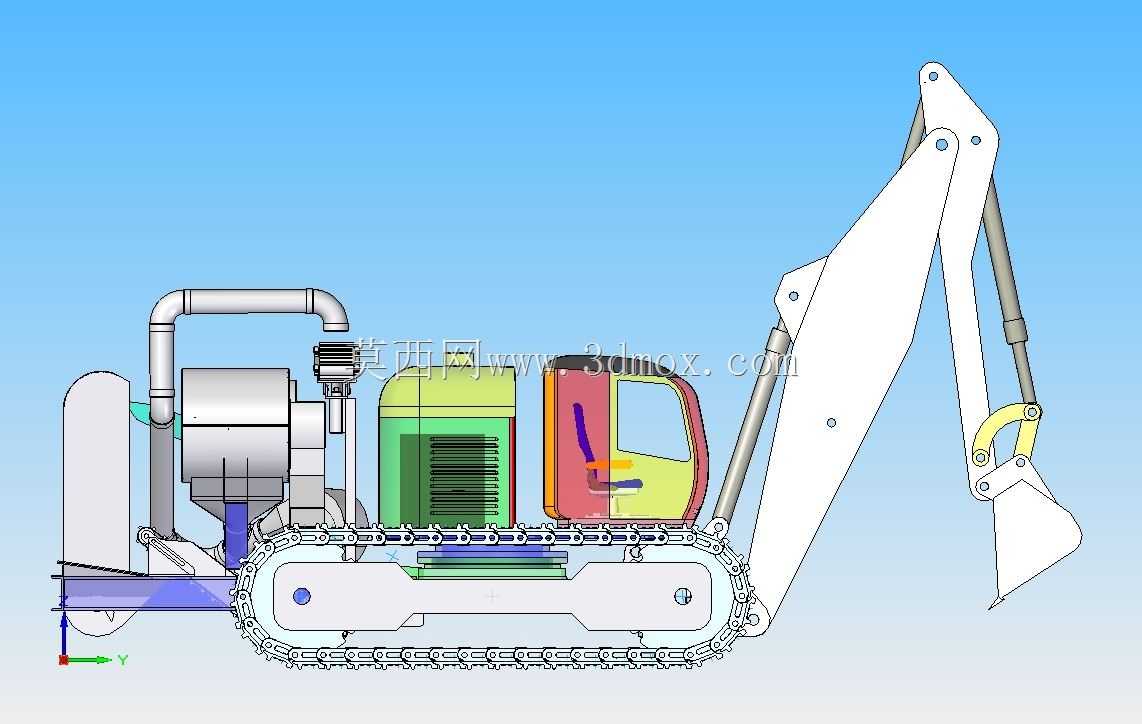

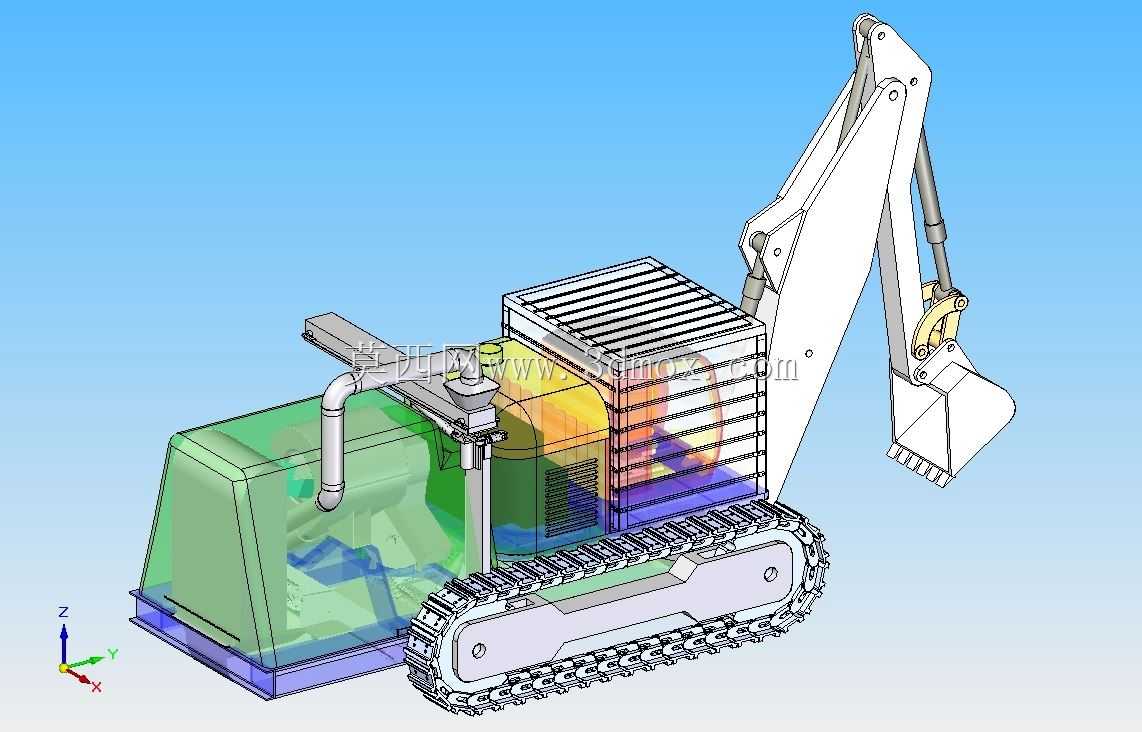

　　这套小型履带反铲挖掘设备的三维结构，核心适配狭小场地的土方作业需求，常见于城镇管网沟槽开挖、老旧小区改造土方整理、农林园地整地挖穴、小型矿山边角矿料归集这类场景，作业空间受限的工况下，大型挖掘设备无法回转、通行的区域，这类小尺寸挖掘设备可以灵活完成作业，不需要额外开辟作业通道，对作业面周边的植被、已建铺装的破坏范围远小于常规中型挖掘机。从结构布局来看，整机采用履带式行走底盘，接地比压控制在较低区间，即使在松软泥泞的田间、回填土区域作业，也不容易出现陷车问题，履带的轨距与整机重心做了匹配设计，动臂抬升到最大作业高度、铲斗满载偏载的工况下，整机横向、纵向的稳定系数都满足土方机械的安全要求，不会出现侧翻风险。上部车体的布局做了分区规划，

　　动力舱布置在车体后侧，配重与动力总成集成布置，平衡前端工作装置的作业载荷，不需要额外加装厚重的独立配重块，有效压缩了整机的尾部回转半径，在贴墙作业、沟槽内回转时，尾部不会碰撞周边障碍物。液压系统的管路沿动臂、斗杆的内侧布置，通过管夹固定在结构件的预留安装座上，避开了铲斗挖掘时的物料飞溅区域，也不会在动臂俯仰、斗杆收展时出现管路拉扯、与相邻结构件剐蹭磨损的问题，液压油缸的铰接点位置经过反复校核，每个铰接点的销轴都设计了润滑脂注油通道，日常维护时不需要拆解结构护板就可以完成注油保养。工作装置采用反铲式结构，动臂为弯板焊接箱型结构，相比直动臂的挖掘深度更大，在相同停机面位置，可以开挖更深的窄沟槽，斗杆的长度与动臂的摆角范围做了匹配，

　　铲斗的挖掘轨迹覆盖从停机面以下最大挖掘深度到停机面以上最大卸料高度的全区间，铲斗的斗齿采用可更换式结构，斗齿座焊接在铲斗唇板上，斗齿磨损后可以单独更换，不需要整体更换铲斗结构，降低了易损件的更换成本。从安装边界来看，整机的宽度控制在窄幅区间，可以通过常规的乡村便道、小区单元门通道，运输时不需要拆解工作装置就可以装载到轻型货运卡车上，转场成本远低于中型挖掘设备。上部车体的机罩采用格栅式通风结构，动力舱的进风、出风通道沿机罩格栅布置，作业时可以带走动力系统、液压系统产生的热量，避免长时间连续作业出现油温过高、动力衰减的问题，机罩的开启角度预留了足够的维护空间，日常检查油液、更换滤芯时不需要完全拆解机罩，单人就可以完成常规维护操作。

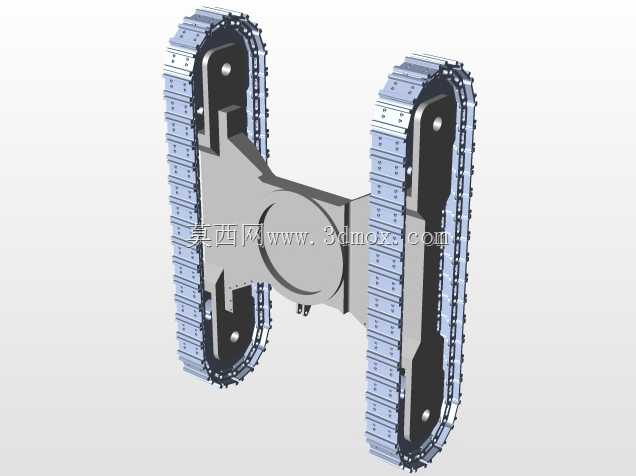

　　行走机构的驱动轮、导向轮、支重轮都采用密封式润滑结构，履带张紧装置采用黄油缸张紧结构，张紧度调整时只需要通过注油嘴打入润滑脂就可以完成张紧，不需要拆解履带销，调整过程简单高效。操作区域的布局预留了人机操作的足够空间，操纵杆的布置位置符合常规工程机械的操作习惯，操作人员不需要大幅度改变坐姿就可以完成所有动作的操作，降低长时间作业的操作疲劳。这套结构在设计时也考虑了不同属具的适配性，铲斗铰接点的尺寸与同吨位级别的小型挖掘机属具通用，除了常规的土方铲斗，还可以更换破碎锤、抓斗、螺旋钻等属具，完成路面破碎、物料抓取、桩基钻孔等不同类型的作业，拓展了设备的适用场景，不需要对工作装置的铰接结构做改动就可以完成属具更换，属具更换的销轴固定结构采用快拆式设计，现场更换属具的时间可以控制在较短范围内，不需要借助额外的大型吊装设备。
