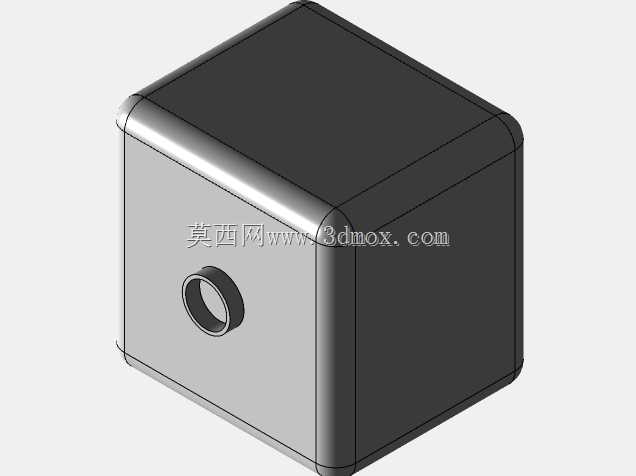

IBC吨桶内部清洁洗衣机原型结构设计

　　在化工、食品饮料、医药仓储流转领域，IBC中型散装容器也就是行业常说的吨桶，是散装液态物料周转的核心载具，单次周转结束后的内部清洁工序，一直是仓储运维环节的痛点——传统人工手持高压水枪冲洗的模式，不仅作业人员需要探身进入桶内接触残留物料，存在职业健康风险，清洁一致性也难以保障，残液残留容易导致后续灌装物料交叉污染，针对这一场景开发的内置式清洁原型，核心是模拟洗衣机的旋转冲刷逻辑，实现吨桶内壁的全覆盖无死角清洁。

　　这套清洁原型的整体结构采用立式同轴布局，核心执行部件适配标准IBC吨桶的顶部注料口尺寸，可直接从标准DN150注料口伸入桶内，无需额外对桶体进行开孔改造，适配市面绝大多数通用规格的IBC集装桶。伸入桶腔的清洁执行端采用多组径向分布的旋转喷臂结构，喷臂上的喷嘴采用错位角度排布，当清洁介质以设定压力通入中心转轴后，介质反冲力会驱动喷臂以恒定转速绕中心轴旋转，同时沿转轴轴向设置的升降拖板可带动整个喷臂组件在桶内做上下往复行程，覆盖从桶底到桶顶的全部内壁区域，包括IBC桶底部常见的弧形过渡死角、出料阀上方的凹陷区域，都能通过喷嘴角度的针对性设计实现直射冲刷。

　　从设计思路层面，这套原型没有采用复杂的多轴机械臂结构，而是借鉴了波轮洗衣机的水流冲刷逻辑，利用清洁介质本身的压力驱动旋转部件，省去了额外的旋转动力输入，整体伸入端的外径控制在130mm以内，可顺利穿过标准IBC桶的顶部注料口，不需要拆卸桶盖的其他附属结构，作业时的安装边界只需要预留吨桶顶部上方400mm的操作空间，即可完成整套清洁头的吊装与固定，适配现有仓储车间的常规工位布局，不需要对现有工位做大规模改造。

　　功能特性上，这套原型的喷臂组件采用快拆结构，可根据清洁介质的类型更换不同通径的喷嘴——针对食品级物料残留可选用扇形大流量喷嘴实现大面冲洗，针对化工粘稠物料残留可更换为直射高压喷嘴实现定点冲击，转轴位置设置的机械密封结构可避免清洁介质顺着转轴反流到顶部驱动区域，适配水基清洁剂、弱酸碱清洁剂等多种常规工业清洁介质。整个清洁过程中，设备不需要进入桶腔内部，作业人员只需要在外部完成管路连接与启停操作，就能完成整个吨桶的内部清洁，相比人工作业模式，清洁效率可提升三倍以上，同时避免了作业人员接触桶内残留物料的风险。

　　结构细节上，原型的顶部固定座采用卡扣式设计，可直接卡在IBC吨桶的顶部注料口法兰上，安装对位时间不超过半分钟，喷臂的旋转转速通过喷嘴的角度偏移量控制在每分钟30转到60转区间，既避免转速过高导致清洁介质雾化降低冲刷力，也不会因为转速过低出现清洁盲区，轴向升降行程设置为900mm，刚好覆盖标准IBC桶从桶底到顶部的1000mm内部高度区间，行程两端设置的软限位结构可避免喷臂碰撞桶底或者桶顶内壁。在流道设计上，中心转轴的内部流道做了光滑过渡处理，没有直角拐角，可减少清洁介质的压力损失，保证末端喷嘴的出口压力稳定在设定区间，针对IBC桶内壁的焊缝位置，喷臂上专门设置了一组固定角度的侧向喷嘴，在旋转过程中可对焊缝位置做持续的定点冲刷，解决焊缝位置容易卡留物料残渣的问题。

　　实际应用场景中，这套原型可直接集成到现有的吨桶清洗工位，配合现有的高压清洁水源、废水收集系统使用，不需要额外添置配套的辅助设备，对于有吨桶循环复用需求的生产企业、仓储周转企业，可在现有工位基础上快速完成改造落地。相比市面上常见的固定式吨桶清洗设备，这套原型的整体结构更紧凑，不需要将吨桶移位到专门的清洗工位，可直接在存储工位完成清洁作业，减少吨桶的二次搬运环节，尤其适合周转量不大、工位空间有限的中小型生产仓储场景。在设计验证阶段，原型针对标准1000L规格IBC桶做了多轮清洁测试，针对常见的水性涂料残留、食品糖浆残留、普通化工液体残留，都能在五分钟内完成内壁的全面清洁，内壁清洁度达到目视无残留的行业通用标准，没有出现清洁盲区。
