透明油箱式手动液压动力单元结构设计

　　这款手动液压动力单元采用油箱与泵体集成的布局设计，整体以半透明矩形储油腔体作为主体承载结构，所有液压阀组、柱塞组件、操作杠杆连接结构均内置安装在油箱底部的安装基面上，外部仅伸出长杆式操作手柄，整体结构紧凑，无需外接独立油箱即可完成完整的手动液压输出功能，在无外接动力源的野外检修、应急液压作业、小型液压工装夹紧、设备调试保压场景中有着极高的适配性。从实际使用场景来看，这类手动液压单元常被配套在小型液压工装夹具、应急破拆工具组、野外液压维修设备、小型液压顶升装置中作为独立动力源，不需要接入电源或者外接液压站，仅通过人力扳动操作手柄即可完成压力输出，额定输出压力可达2500psi，能够满足多数中低压液压作业的压力需求。结构设计上，

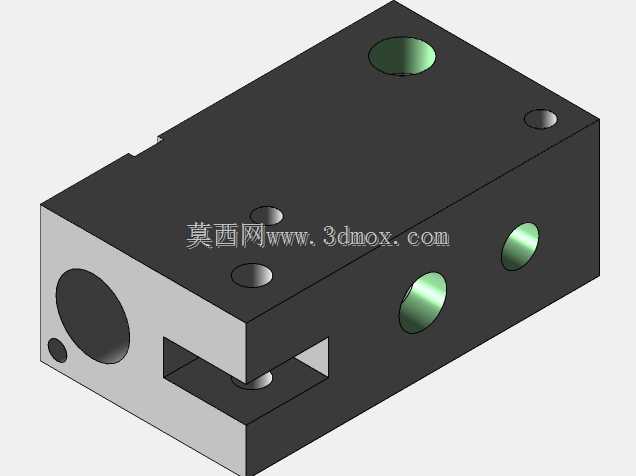

　　该单元采用双柱塞差动布局，粗柱塞负责大行程快速充液阶段的动作，扳动手柄时可快速推动执行元件走完空行程，当系统压力升高后，细柱塞自动切入高压供油阶段，用更小的操作力实现高压增压，既兼顾了空行程的操作效率，又避免了高压阶段操作力过大的问题，两个工作位置通过内置的定位销完成柱塞切换的位置限位，不需要额外的切换阀组，结构可靠性更高。储油腔体采用圆角矩形的透明结构设计，一方面可以直接观察内部油液的液位高度与污染状态，日常维护时不需要打开油箱盖即可判断油液状态，另一方面圆角结构可以避免应力集中，在长期承受内部油压波动时减少箱体开裂的风险，油箱底部预留了统一的安装基面，所有柱塞腔、单向阀、溢流阀、出油接口都直接集成在该基面上，

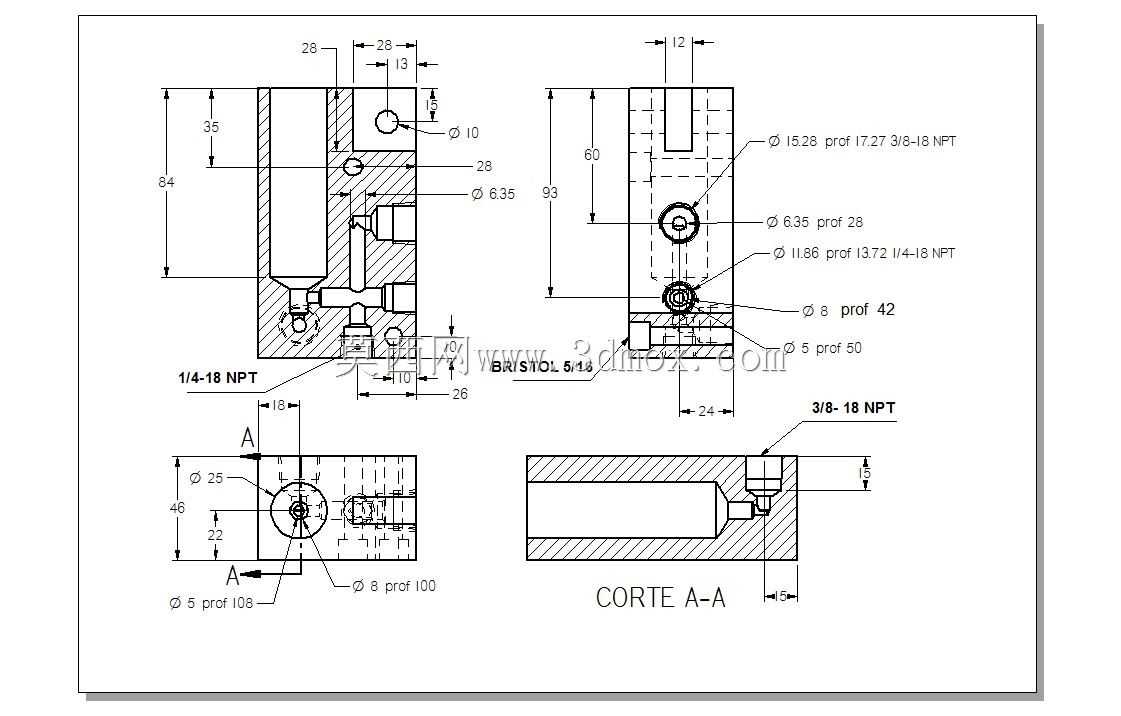

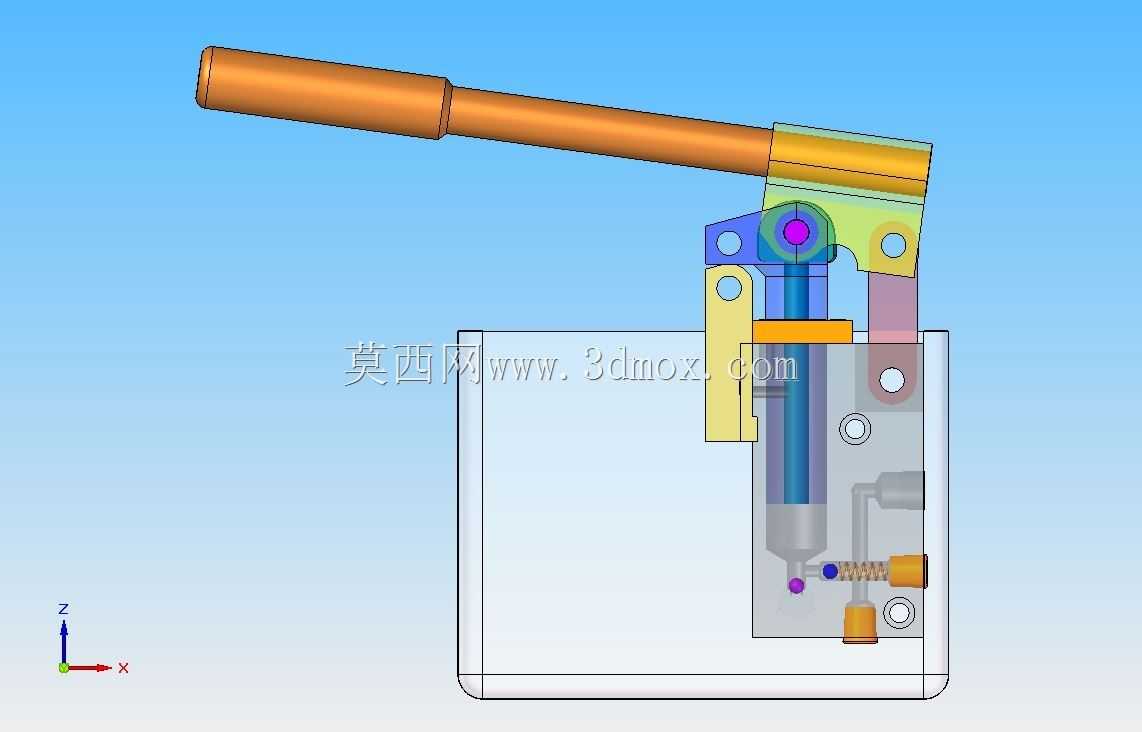

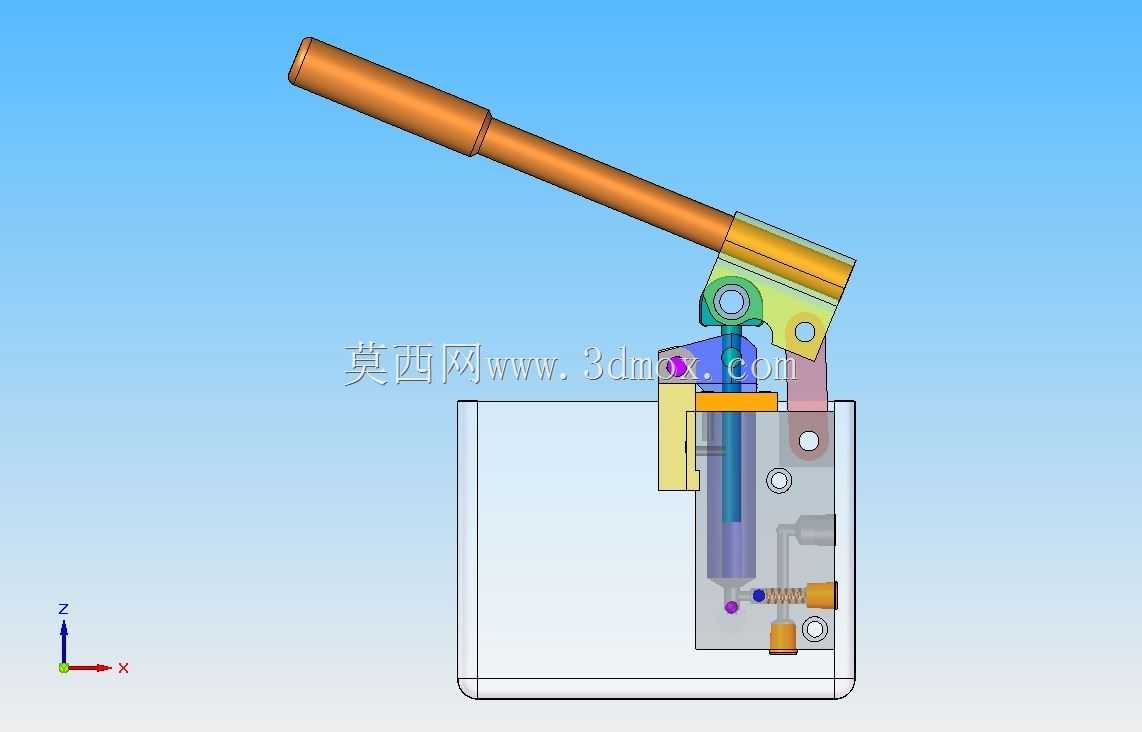

　　减少了外接管路的数量，从根源上降低了管路泄漏的概率。操作杠杆采用长力臂设计，手柄与泵体柱塞的连接点位置经过力臂匹配，在高压输出阶段操作人员可以用常规握力扳动手柄即可达到额定压力，不会出现操作力过大无法加压的问题，手柄与柱塞的连接采用铰接结构，扳动过程中无卡滞死点，操作行程匹配柱塞的有效做功行程，每一次扳动都可以完成完整的吸油压油过程。安装边界上，整个单元的外部轮廓以矩形油箱为最大边界，所有内置元件均不超出油箱的外轮廓尺寸，仅操作手柄在非工作状态下可贴合油箱侧面放置，安装时仅需要固定油箱底部的四个安装孔位即可完成整机固定，不需要额外预留阀组、管路的安装空间，对安装空间的要求极低，非常适合集成在小型便携液压设备内部。油路设计上，

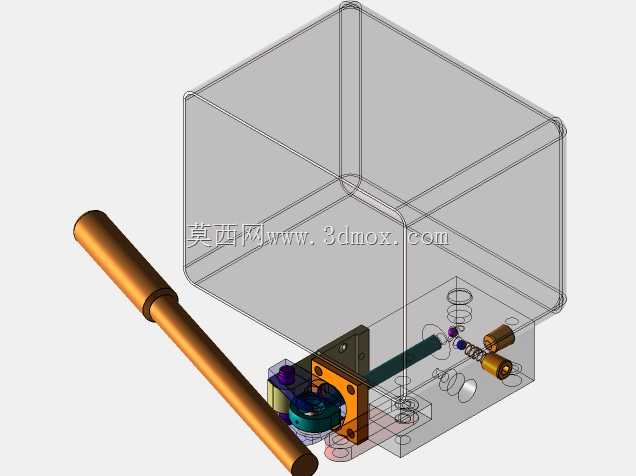

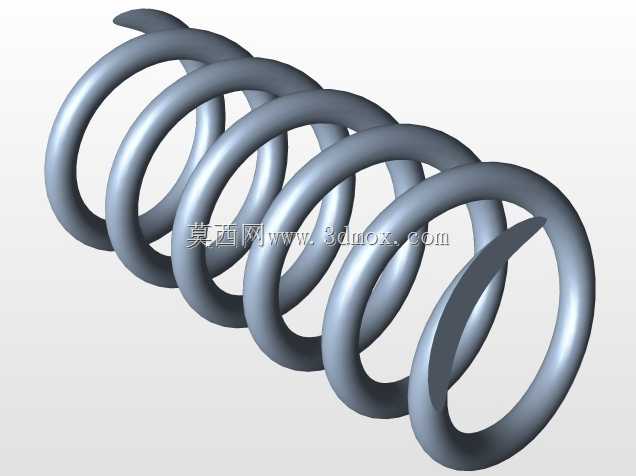

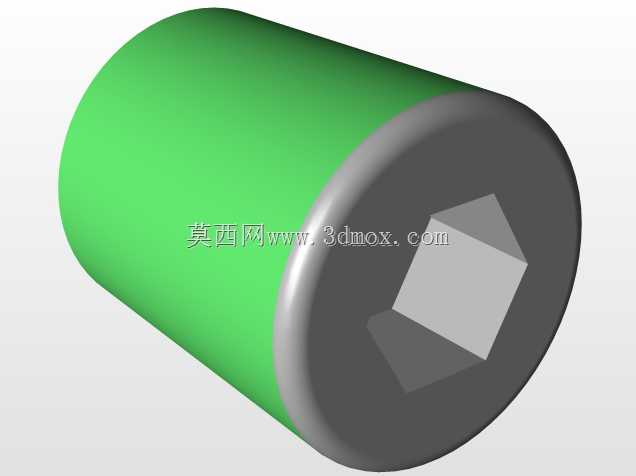

　　内置的两个单向阀分别负责吸油与压油的油路通断，溢流阀设定在额定压力值，当系统压力超过2500psi时自动溢流卸荷，避免超压损坏配套的液压执行元件，所有油道都直接在安装基面上加工成型，没有外接油管的接头隐患，长期使用时泄漏点远低于分体式管路连接的手动泵。从建模细节来看，模型完整还原了内部弹簧、钢球单向阀、柱塞密封件、铰接销轴的结构，所有配合位置的间隙都按照实际装配公差预留，透明油箱的线框展示方式可以清晰看到内部元件的装配关系，能够直接用于手动液压泵的结构参考、教学演示或者小型液压设备的动力单元选型参考，也可以作为便携液压设备设计时的动力单元布局参考，帮助设计人员快速确定集成式手动液压源的安装尺寸与结构布局。
