PVC污水管道直通检查室结构设计

　　在民用建筑排水、市政小区排污管网的布设场景中，这类PVC材质的直通式管道检查室是管路系统里不可或缺的功能性配件，很多刚入行的结构设计人员容易忽略这类配件的结构合理性，实际现场安装和后期运维阶段，这类部件的设计精度直接影响整个排水管网的通流效率与检修便捷性。从实际使用场景来看，这类检查室通常布设在排水直管段的中间位置，替代传统的三通加检查口的组合安装方式，能够在不打断管路通流路径的前提下，为后期管道疏通、淤积检查预留操作空间，尤其在卫生间立管转横管、地下排污管段的长距离布设中，每隔一定间距设置该类检查室，能大幅降低后期管网堵塞后的运维拆解成本。

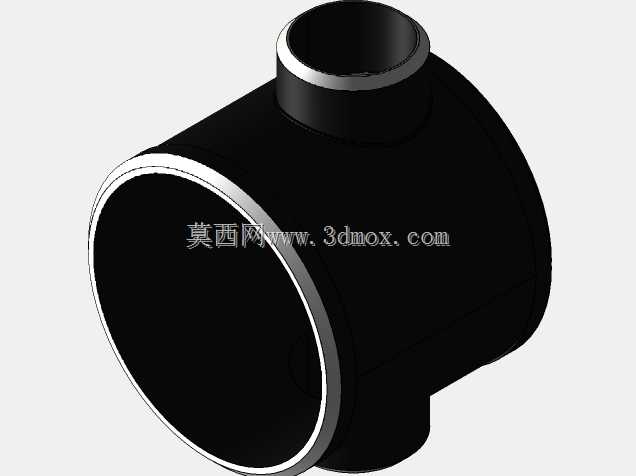

　　从功能特性上看，该结构采用直通式腔体设计，主通流方向为大口径轴向通路，垂直方向预留检查口接口，日常使用时检查口通过配套端盖密封，不会出现污水渗漏或者异味散溢的问题，当管路出现淤积堵塞时，仅需拆开垂直方向的端盖，即可将疏通工具直接伸入主管道内部完成清掏作业，不需要拆解整段管路的连接结构。相比传统的铸铁检查口配件，PVC材质的该类部件整体重量更轻，内壁光滑度更高，污水流经时的阻力更小，不容易挂留污物造成淤积，同时材料本身的耐酸碱腐蚀特性，能够适配生活污水、轻度工业废水的输送场景，使用寿命更长。

　　在设计思路上，建模阶段首先要保证主通流腔体的同轴度，两端的连接接口尺寸需要匹配对应公称直径的PVC管材公差要求，接口处的止口台阶深度要控制在合理范围，既保证管材插入后有足够的粘接密封长度，又不会因为台阶过深导致通流截面突变，造成局部水头损失增大。垂直方向的检查口轴线需要与主通路轴线垂直相交，相交位置的腔体过渡要做圆弧顺滑处理，避免出现直角棱边造成污物挂留，同时检查口的连接螺纹或者粘接接口尺寸要和通用的检查口端盖完全适配，保证密封面的平面度，避免安装后出现渗漏问题。整个腔体的壁厚设计要兼顾结构强度和材料成本，根据PVC材料的抗冲击性能参数，主通路部分的壁厚要满足埋地或者架空安装时的承压要求，接口位置要做局部加厚处理，避免安装时用力过大造成接口开裂。

　　关于外形尺寸与安装边界，主通路的公称通径对应常规排水管材的系列规格，两端接口的外径尺寸严格遵循PVC排水管材的尺寸标准，安装时两端直接和同规格的PVC管材通过专用粘接剂连接即可，不需要额外的转换接头。垂直方向的检查口高度要预留足够的操作空间，保证安装后端盖的拆装不会和周边的墙体、其他管线发生干涉，整个部件的外部轮廓没有突出的尖锐结构，无论是埋地敷设还是明装在管道井内，都不会和周边构件发生卡碰。建模过程中需要特别注意腔体内部的相贯线处理，主通路和检查口相交的位置不能出现多余的凸起或者凹陷，否则会在长期使用过程中堆积毛发、油污等杂物，慢慢造成管路堵塞。另外，部件的外表面不需要做额外的装饰结构，保持平整即可，方便安装时的固定卡箍或者支吊架的布设，整个部件的重心落在主通路的轴线上，架空安装时不会因为偏心造成额外的连接应力。

　　很多设计人员在做这类管件建模时，容易忽略密封面的细节处理，比如检查口和端盖配合的端面如果没有做平整处理，哪怕有微小的翘曲，安装后在污水的长期浸泡下就容易出现渗漏问题，还有两端接口的倒角设计，安装时如果没有导向倒角，管材插入时很容易把粘接剂挤到腔体内部，固化后形成凸起的阻流结构，影响通流效果。实际工程应用中，这类检查室的安装位置也有明确要求，通常要设置在易于检修的位置，不能被建筑结构或者装饰层完全封死，所以建模时的尺寸标注也要考虑安装定位的便利性，在部件外表面可以预留很浅的定位标识线，方便现场施工时对齐管路坡度，保证整个排水管路的坡度符合设计要求，避免出现倒坡积水的问题。
