薄壁穿板密封用Uniseal过墙接头

　　在水处理、化工流体输送、小型实验装置搭建的现场施工里，经常会碰到需要在薄壁箱体、塑料罐体、薄金属壁板上穿接管路的场景，这类场景如果采用传统螺纹接头加密封垫的方案，不仅需要在壁板上加工精度较高的螺纹孔，薄壁结构本身的螺纹啮合长度不足，受压后很容易出现滑牙、渗漏的问题，后期维护拆换也十分麻烦。这款Uniseal密封接头就是专门针对这类薄壁穿管场景开发的密封连接件，核心作用是替代传统的螺纹穿板接头，在不需要加工螺纹的前提下，实现管路与薄壁壁板之间的静密封，适配1/2英寸也就是25毫米外径的管路使用。

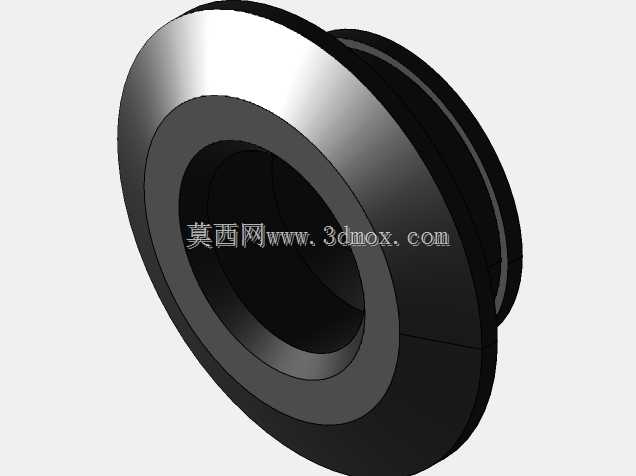

　　从结构设计来看，这款接头采用了带单边法兰的整体式弹性体结构，主体部分为适配安装孔的圆柱段，一端带有直径更大的凸缘法兰，安装时仅需要在壁板上开出对应尺寸的光孔，将接头从壁板外侧推入安装孔，依靠弹性体材质本身的压缩形变，让圆柱段外壁与安装孔内壁紧密贴合，同时法兰面紧贴壁板外表面形成端面密封，之后再将对应外径的管路从接头内孔穿入，弹性体内壁会紧紧包覆在管路外壁，同时在管路插入的过程中，弹性体被进一步挤压膨胀，填充安装孔与接头、接头与管路之间的所有微小间隙，不需要额外涂抹密封胶或者加装生料带，就能实现可靠的密封效果。

　　材质选择上，这类密封接头采用耐介质的弹性橡胶材质，能够耐受一定范围内的温度变化，适配常规工况下的水、弱酸碱液体等流体介质，不会因为长期接触输送介质出现溶胀、硬化开裂的问题，弹性保持率较好，在管路存在小幅轴向窜动或者径向偏移的时候，依然可以依靠自身的弹性形变补偿位移，维持密封性能不会失效。

　　实际选型使用的时候，需要重点关注几个安装边界参数：首先是适配的壁板厚度，这类接头针对薄壁场景设计，仅适合厚度在一定范围内的薄型壁板使用，如果壁板过厚，接头的有效密封长度不足，会出现密封压合量不够的渗漏问题；其次是安装孔的尺寸公差，开孔直径需要控制在接头外径的合理公差范围内，开孔过大密封压缩量不足容易渗漏，开孔过小则安装阻力过大，强行推入容易造成接头本体撕裂损坏；第三是适配的管路外径，这款接头对应25毫米也就是1/2英寸的标准外径管路，不管是硬PVC管、PE管还是软质橡胶管、硅胶管，只要外径在公差范围内都可以适配，安装时如果遇到管路插入阻力过大的情况，可以在接头内孔或者管路外壁涂抹少量肥皂水或者硅基润滑脂辅助安装，禁止使用矿物油类润滑剂，避免造成橡胶材质溶胀失效。

　　从现场使用的反馈来看，这类密封接头相比传统穿板接头的优势十分明显，首先是安装效率极高，不需要攻丝、不需要额外搭配多个密封垫片和锁紧螺母，单人徒手就可以完成安装，在批量布置管路的场景下能节省大量安装工时；其次是密封可靠性好，不存在螺纹配合间隙的渗漏通道，只要安装孔尺寸合规，长期使用很少出现渗漏问题；另外它的适配性很强，不管是塑料罐体、玻璃钢壁板、薄金属板甚至是木质、亚克力材质的薄壁箱体，只要能开出规整的安装光孔，就可以使用这款接头实现穿管密封，在小型水族箱、家用净水设备、小型化工加药装置、实验室流体试验台这类设备上应用十分广泛。

　　建模过程中需要重点还原的结构细节包括法兰端的过渡圆角，这个圆角一方面是安装时起到导向作用，方便接头推入安装孔，另一方面可以避免应力集中，在接头被挤压的时候不会在法兰与圆柱段的衔接位置出现撕裂；其次是内孔的入口倒角，这个结构是为了方便管路插入，避免管路端面刮伤接头内孔的密封面；另外接头的外壁并非完全光滑的圆柱面，部分同类型产品会在外壁设置多道环形的密封凸筋，这些凸筋在接头被挤压的时候会首先被压溃变形，填充壁板安装孔的微观不平整表面，进一步提升密封的可靠性，建模时如果要做精细化还原，需要把这些微结构也体现出来，方便后续做安装模拟或者密封性能的有限元分析。

　　在做设备整体装配设计的时候，选用这类接头需要预留足够的安装操作空间，接头法兰端的外侧需要留出至少一个管路直径的操作空间，方便安装时推压接头到位，同时管路穿入后，接头靠近法兰的一端会因为管路挤压出现小幅的径向膨胀，设计相邻部件的位置时需要避开这个膨胀区域，避免出现干涉。另外这类接头属于静密封元件，不适合管路存在大幅往复抽动或者旋转的场景，如果管路存在频繁的相对运动，需要额外搭配管路固定件，限制管路的位移量，避免长期摩擦造成接头内孔磨损出现渗漏。
