水族馆用TECO TK3000水冷制冷机组结构

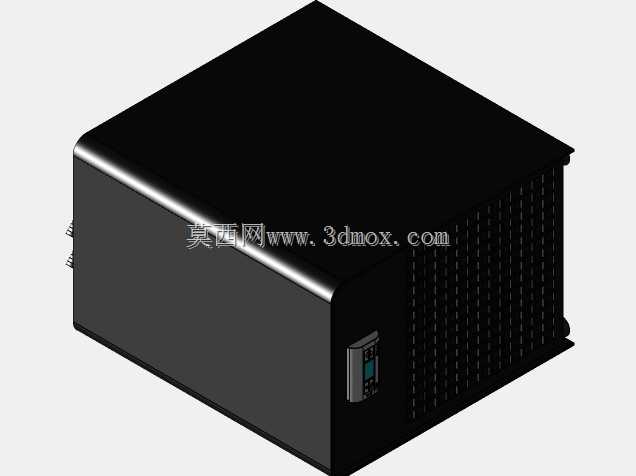

　　这款制冷设备的三维结构还原，完全围绕商用及高端家用大型水族场景的实际安装需求搭建，做结构设计时最先考虑的是水族场景的安装痛点：多数水族箱周边预留的设备安装空间局促，且周边环境潮湿，设备长期处于高湿、易溅水的使用环境，因此整体外壳采用全封闭方正盒体结构，所有边角做R角圆弧过渡处理，既避免尖锐边角划伤安装维护人员，也能减少外壳接缝处的积水残留，降低锈蚀风险。设备侧面预留的格栅式通风结构，是结合制冷系统的散热需求做的布局，格栅的开孔角度做了内倾设计，既能保证足够的通风量满足冷凝器散热需求，又能避免日常打理时溅出的水花直接进入设备内部打湿电气元件，格栅的筋条间距经过反复校核，既不会因为间距过大导致杂物进入设备内部，

　　也不会因为间距过小增加风阻影响散热效率。设备正面预留的操作与接口区域，做了内凹式的布局设计，操作面板嵌入壳体内部，避免日常搬运、周边物件磕碰损坏按键与显示模块，进出水接口同样设置在该侧区域，接口的安装高度距离设备底部预留了足够的管路操作空间，安装时无需将设备抬离支撑面即可完成水管的插拔与锁紧操作，降低现场安装的操作难度。从安装边界来看，设备的底部为全平面结构，无需额外定制安装支架，直接放置在平整的支撑台面即可稳定运行，设备的整体长宽高比例经过优化，在保证内部压缩机、换热器、管路组件有足够安装空间的前提下，尽可能压缩了设备的横向占地面积，适配多数水族柜预留的设备舱尺寸，设备顶部为全封闭平整面，日常维护时可以临时放置小型工具，

　　不会因为顶部凹凸导致工具滑落。从功能实现的结构逻辑来看，内部的制冷循环组件布局做了重心优化，重量较大的压缩机组件布置在设备靠近底部的中心位置，降低设备整体重心，避免运行时因为压缩机振动导致设备移位，换热器组件靠近通风格栅侧布置，缩短散热风路，减少风机的运行负载，电气控制组件布置在远离水路接口的一侧，通过隔水挡板与水路区域做物理分隔，即使管路出现凝露滴水的情况，也不会直接接触电气元件引发安全隐患。做这款设备的三维建模时，所有的装配间隙都按照实际生产的公差要求做了预留，外壳的拼接缝隙控制在均匀的1mm以内，既满足外壳的装配精度要求，也避免缝隙过大导致潮气、爬虫进入设备内部，操作面板的按键凸起高度做了限制，避免误触的同时也方便戴手套操作，

　　适配水族场景下操作人员手部沾水、戴防护手套的操作需求。设备的侧面预留的走线槽位置，做了隐藏式设计，电源线、温控探头线可以从设备侧面的预留走线口引出，不会出现线缆杂乱缠绕的情况，走线口处做了橡胶护圈结构，避免线缆长期与金属壳体摩擦导致绝缘层破损。针对水族场景需要长期连续运行的特点，结构设计时在设备内部的组件固定位置都预留了减震垫安装位，压缩机、风机等运动部件都通过减震垫与壳体连接，减少运行时的振动传递，降低运行噪音，避免振动传导到水族缸体导致水体波动影响水生生物生存。设备的外壳板材厚度选型也结合了使用场景做了匹配，外壳采用足够厚度的金属板材做喷塑处理，既保证壳体的结构强度，长期使用不会出现变形，喷塑层也能抵御高湿环境下的锈蚀，延长设备的整体使用寿命。
