汽车用臂式张紧驱动器结构设计

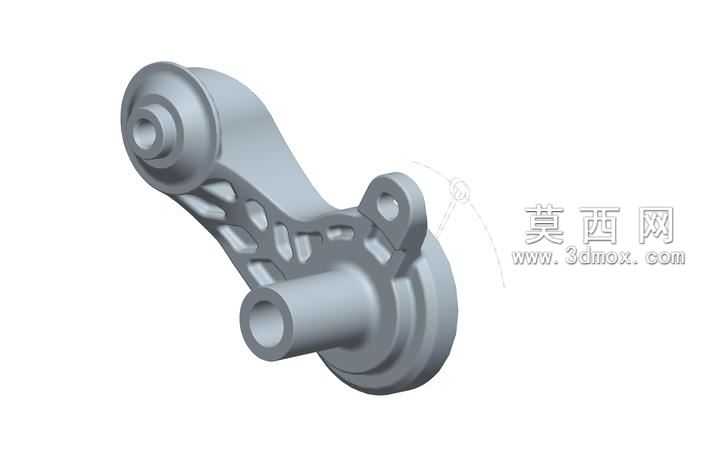

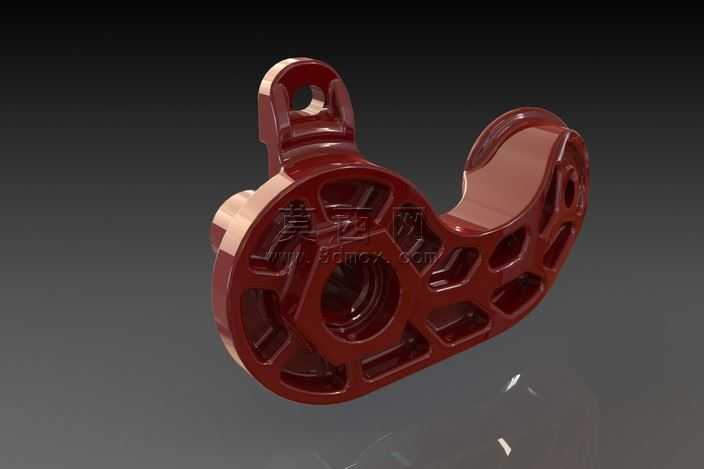

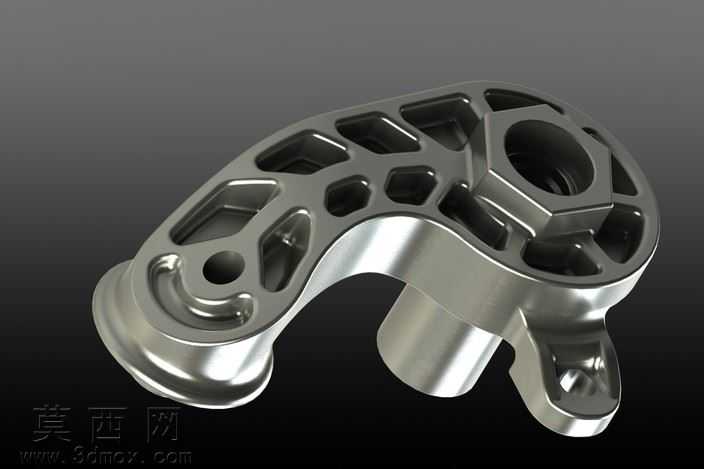

本作品为汽车传动系统配套的臂式张紧驱动器三维模型，建模阶段围绕车用张紧部件的实际工况展开结构设计，整体采用一体化弯臂式构型，主体轮廓结合安装定位、带轮配合、张紧行程预留三大核心功能进行拓扑优化。建模过程中首先确定核心安装轴孔的基准位置，以此为原点向外延伸出弯臂主体结构，臂身采用镂空减重设计，在保证结构刚性的前提下尽可能降低部件自重，适配汽车轻量化的设计需求，镂空区域的筋条走向经过受力方向校核，可有效抵消传动带工作时产生的交变载荷，避免长期使用出现结构形变。模型的安装吊耳位置设置了带衬套配合的安装孔，孔位周边做了加厚凸台处理，强化安装点位的结构强度，避免装配后出现应力集中导致的开裂问题；与张紧轮配合的端部做了圆弧过渡型面，可适配不同直径规格的配套张紧轮，型面精度控制在装配公差允许范围内，保证后续装配的贴合度。材质渲染阶段采用汽车零部件常用的玻纤增强工程塑料质感，表面做了半光泽烤漆效果处理，还原量产部件的真实外观质感，边缘的倒角、拔模斜度都按照注塑生产的工艺要求进行设计，所有转角位置都设置了合理的圆角过渡，既避免注塑生产时出现应力开裂问题，也能减少实际使用过程中的应力集中。设计思路上充分考虑车用张紧器的工作特性，整体臂长的力臂比例经过反复调校，可在有限的安装空间内提供足够的张紧行程，保证传动带在长期运转过程中始终保持合适的张紧力，避免出现打滑、跳齿、异响等常见故障；模型的所有配合面都预留了标准装配公差，可直接用于后续的工程图导出、装配模拟以及结构力学仿真验证，整体结构紧凑，安装点位适配主流车型的发动机舱布局，兼具实用性与工艺合理性。
