萨维拉T型冷拉导轨截面结构设计

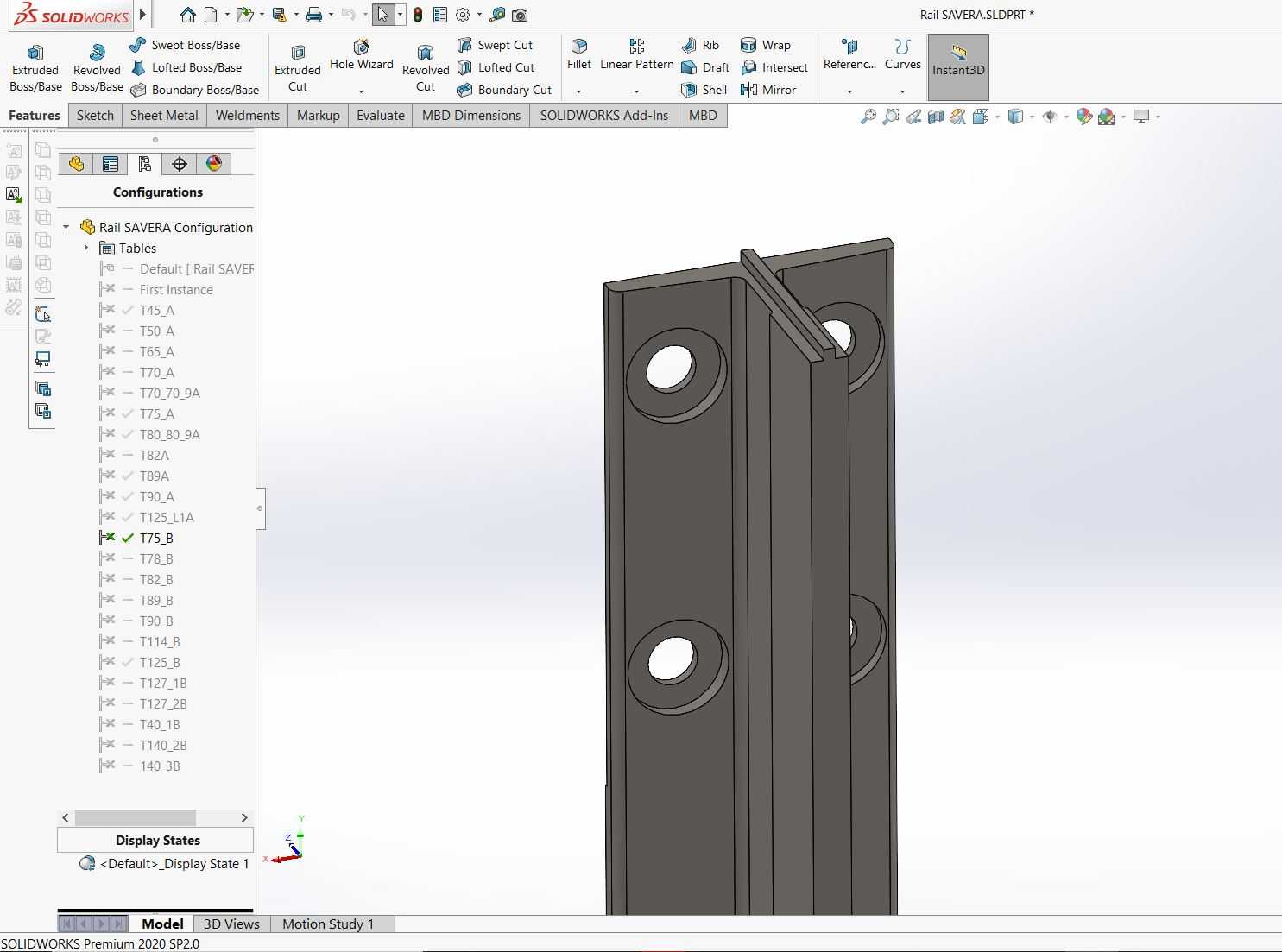

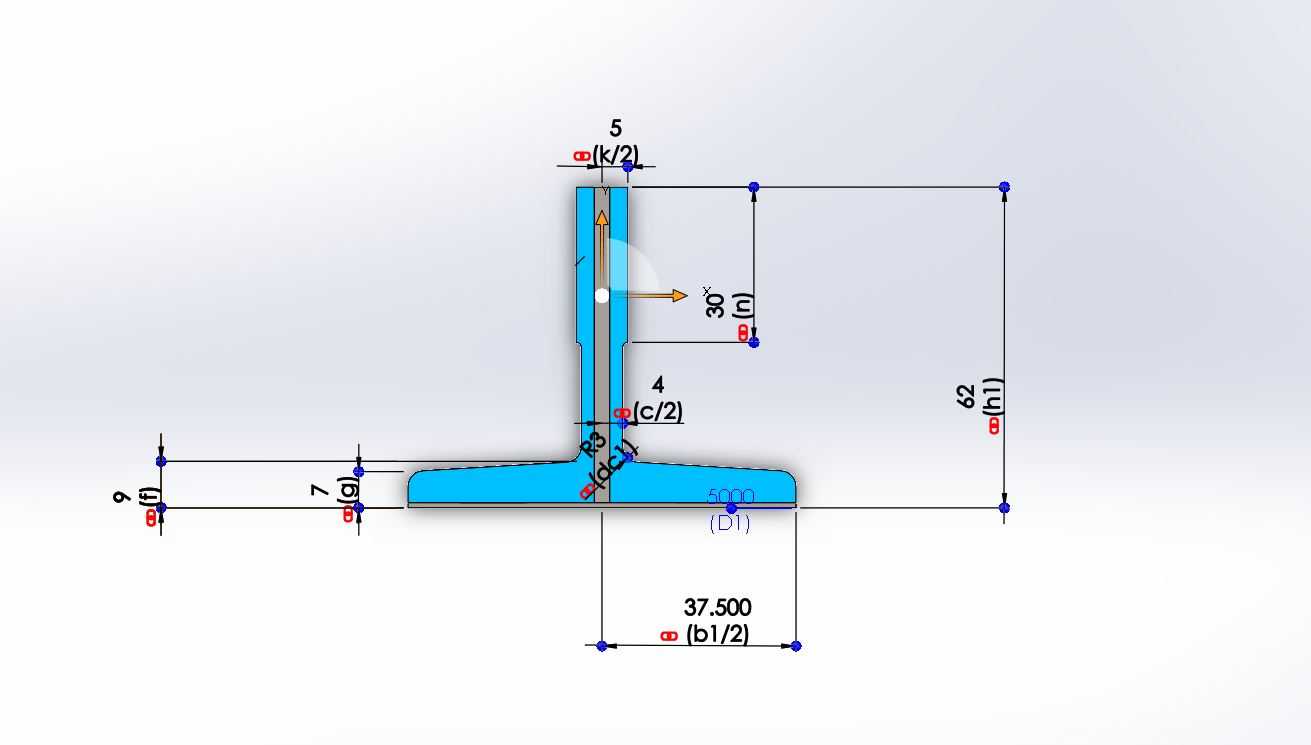

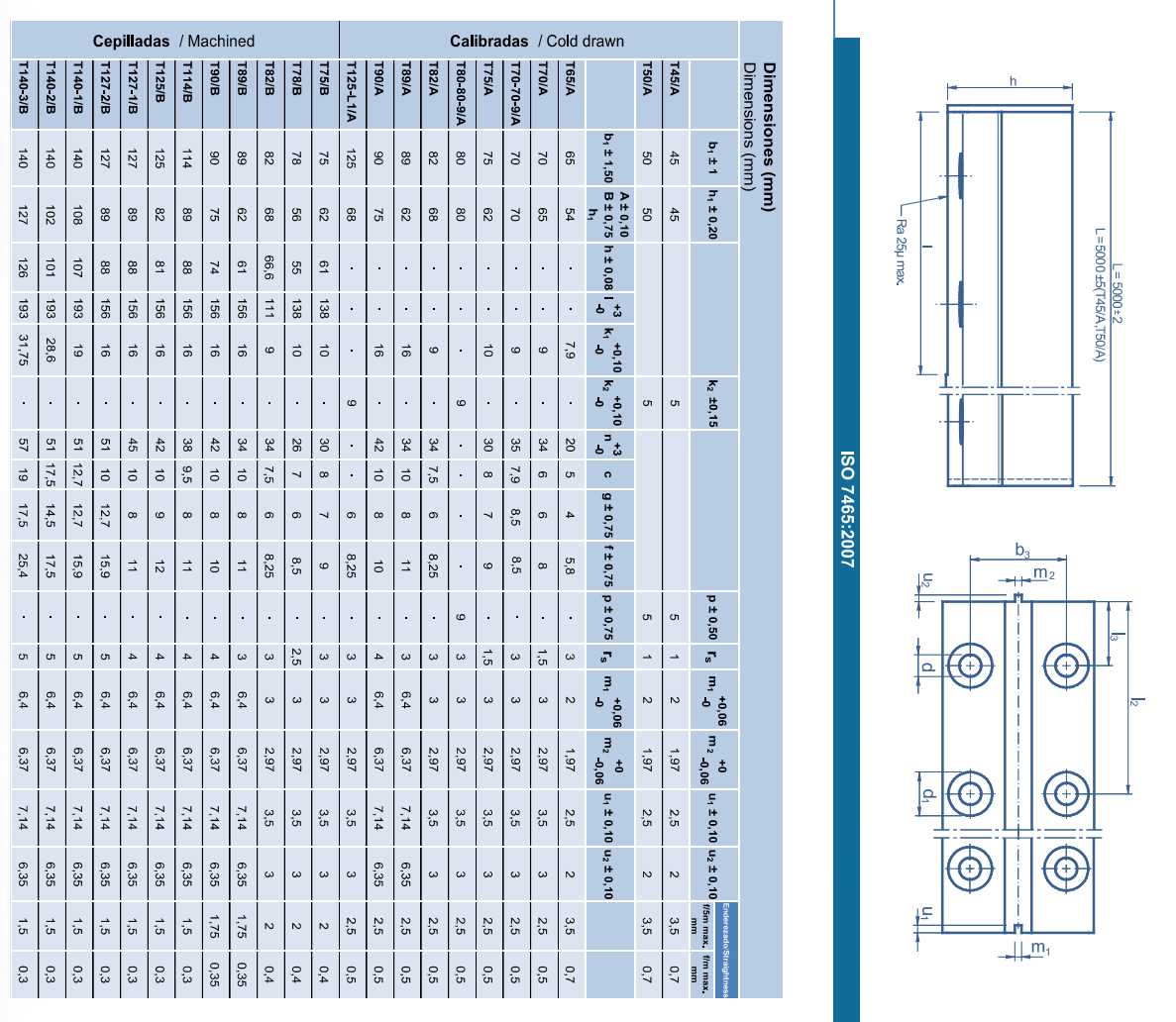

　　这款萨维拉导轨的截面设计完全贴合ISO7465标准要求，主要适配两类运行工况的设备导向需求，一类是运行速度区间在0-1m/s的冷拉成型配套导向场景，另一类是运行速度覆盖0-1.6m/s的常规载客输送类设备导向场景，同一截面结构可覆盖多档速度配置需求，能减少选型阶段的重复验证工作，降低同系列设备的零部件备货品类。从截面结构来看，采用经典的T型对称布局，底部为宽幅安装翼缘，上部为垂直导向工作边，整体截面沿纵向中心完全对称，这种对称结构在冷拉成型过程中能保证材料受力均匀，避免成型后出现侧向弯曲、扭转变形等缺陷，同时安装时无需额外做偏心载荷补偿，降低安装调试的校准难度。尺寸设计上，底部安装翼缘的总宽度控制在50mm，翼缘厚度为9mm，

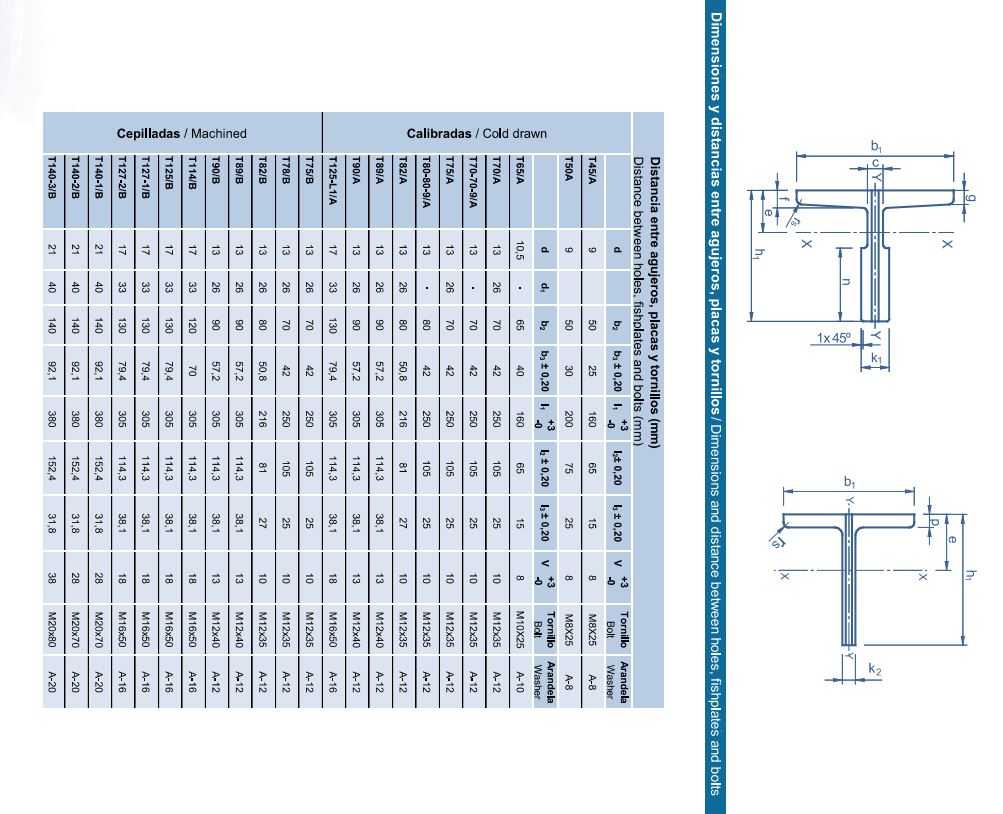

　　足够的翼缘宽度能保证导轨与安装基座的接触面积充足，在承受轿厢或移动部件的侧向冲击载荷时，不会因为接触压强过大导致基座压溃或者导轨固定螺栓松动；翼缘上的安装孔位沿中心对称布置，孔位中心距导轨纵向中心的距离为37.5mm，这个尺寸匹配行业通用的导轨安装支架孔距标准，可直接适配现有通用安装支架，无需重新设计配套安装件，能大幅缩短设备的装配周期。上部导向工作边的总高度为62mm，工作边与底部翼缘的过渡位置采用圆弧过渡结构，避免冷拉成型时应力集中导致的开裂问题，同时也能减少工作过程中应力集中带来的疲劳变形，延长导轨的整体使用寿命；导向工作边的厚度为5mm，工作边的两侧面为导向接触面，表面粗糙度满足冷拉工艺的成型精度要求，

　　无需额外精加工即可满足导向轮、导靴的滑动或滚动接触需求，能降低零部件的加工成本。导向工作边的顶端做了小尺寸倒角处理，一方面是避免安装过程中尖锐边角划伤安装人员，另一方面在导靴套入导轨时能起到导向引入作用，减少装配时的对位难度。在实际应用场景中，这类导轨除了常规的电梯轿厢导向使用外，还可适配轻型自动化输送线的移动车架导向、小型升降设备的垂直运动导向、立体仓储设备的载货台导向等场景，不同场景下的载荷需求可通过调整导轨的材质和冷拉后的热处理工艺来适配，无需修改截面尺寸，具备较强的通用性。设计过程中充分考虑了冷拉工艺的成型特性，所有截面转角位置都预留了合理的冷拉圆角，没有出现尖锐直角结构，能降低冷拉模具的磨损速度，提升模具使用寿命，

　　同时保证成型后的导轨截面尺寸一致性，批量生产时的尺寸公差可稳定控制在行业标准允许范围内。安装边界方面，导轨单侧导向接触面到安装支架外侧的最小预留距离为7mm，这个尺寸足够容纳常规导靴的安装空间，不会出现导靴与安装支架干涉的问题；导轨中心到安装基座边缘的最小距离为18.75mm，安装时只要保证基座边缘不超出这个边界，就不会影响导轨的固定和导向部件的正常运行。从受力特性来看，T型截面的惯性矩分配合理，垂直方向能承受移动部件的重力载荷带来的弯曲应力，水平方向能承受导靴传递的侧向载荷，在0-1.6m/s的运行速度下，导轨的变形量可控制在导向系统允许的范围内，不会因为变形过大导致导靴卡滞、运行抖动等问题。同一型号包含多种配置变体，可根据实际使用的速度等级、载荷大小选择不同的材质等级，比如低速轻载场景可选用普通碳素结构钢冷拉成型，中速重载场景可选用合金结构钢冷拉后做表面淬火处理，提升导向接触面的耐磨性能，延长维护周期。
