家用电梯ZAtop SM200曳引驱动电机结构

　　做家用梯结构选型快八年，第一次拆到ZIEHL-ABEGG这款SM200系列曳引机的三维数模时，最先注意到的是它的安装边界控制——这也是家用梯场景最核心的痛点，毕竟私人住宅的井道尺寸普遍局促，不像商用梯有标准化的大机房预留空间。这款电机把曳引轮直接集成在电机输出端，没有额外的减速箱传动链，属于典型的无齿轮永磁同步曳引结构，省去了减速机构占用的轴向空间，整机横向安装尺寸控制在420mm区间内，曳引轮直径做到200mm，刚好匹配6-8mm直径的曳引钢丝绳，对应320-400kg额定载重的家用梯载荷区间，完全覆盖私人别墅、复式住宅加装电梯的载重需求。

　　从实际应用场景看，这款电机主要适配无机房或者侧置小机房的家用梯布局，顶部不需要预留传统曳引机的厚重承重梁安装位，电机本体可以直接固定在井道侧壁的承重支架上，安装基准面做了三个定位销孔的设计，现场安装时不需要反复调校同轴度，只要把支架的安装面打水平，销孔对位锁紧螺栓就能完成初定位，能省掉至少半天的现场调校工时。很多家用梯用户对运行噪音敏感，这款电机的定子绕组做了斜槽设计，配合外转子的永磁体贴装结构，运行时的电磁噪音比传统有齿轮曳引机低15分贝以上，就算井道紧邻卧室，夜间运行也不会产生明显的扰人噪音。

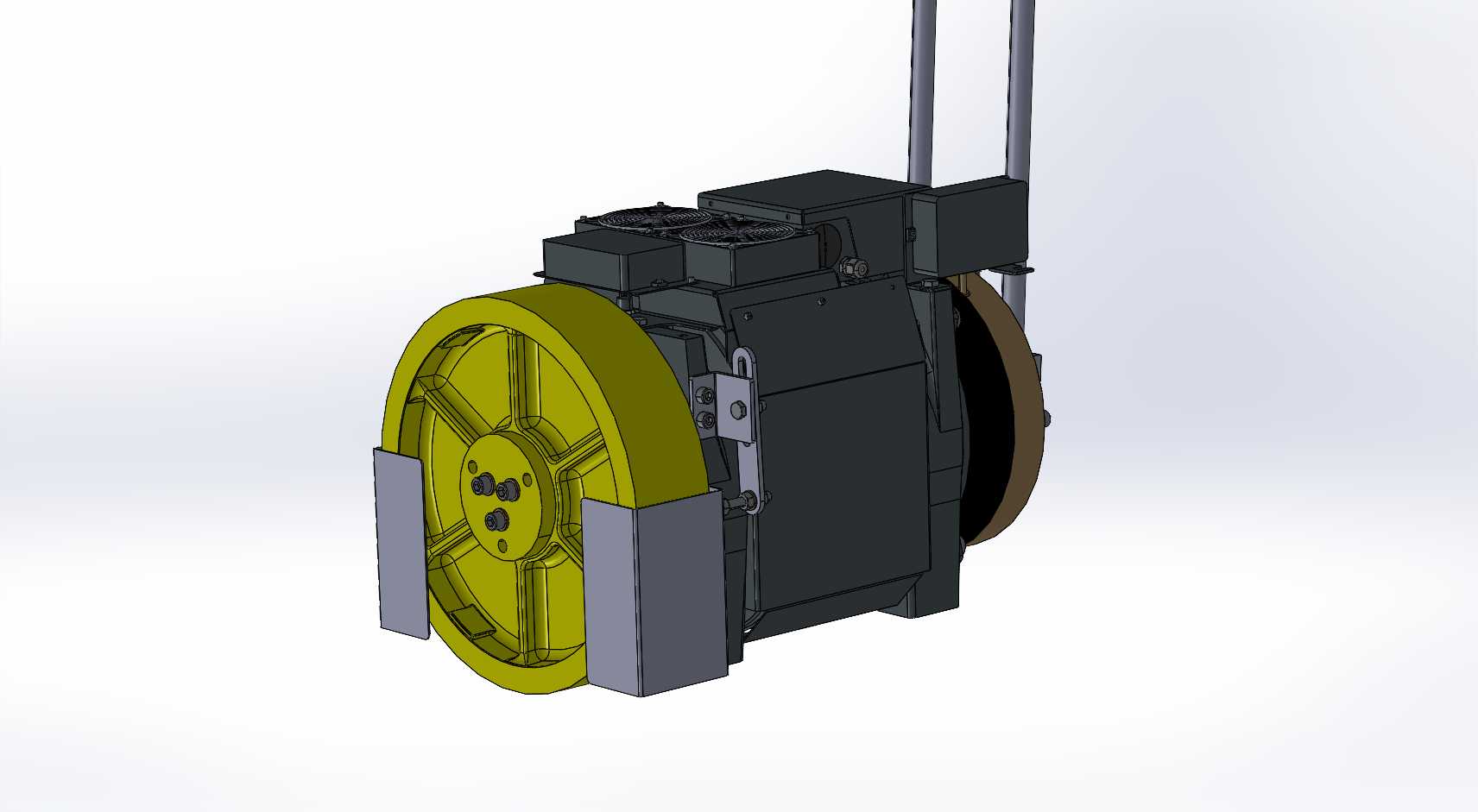

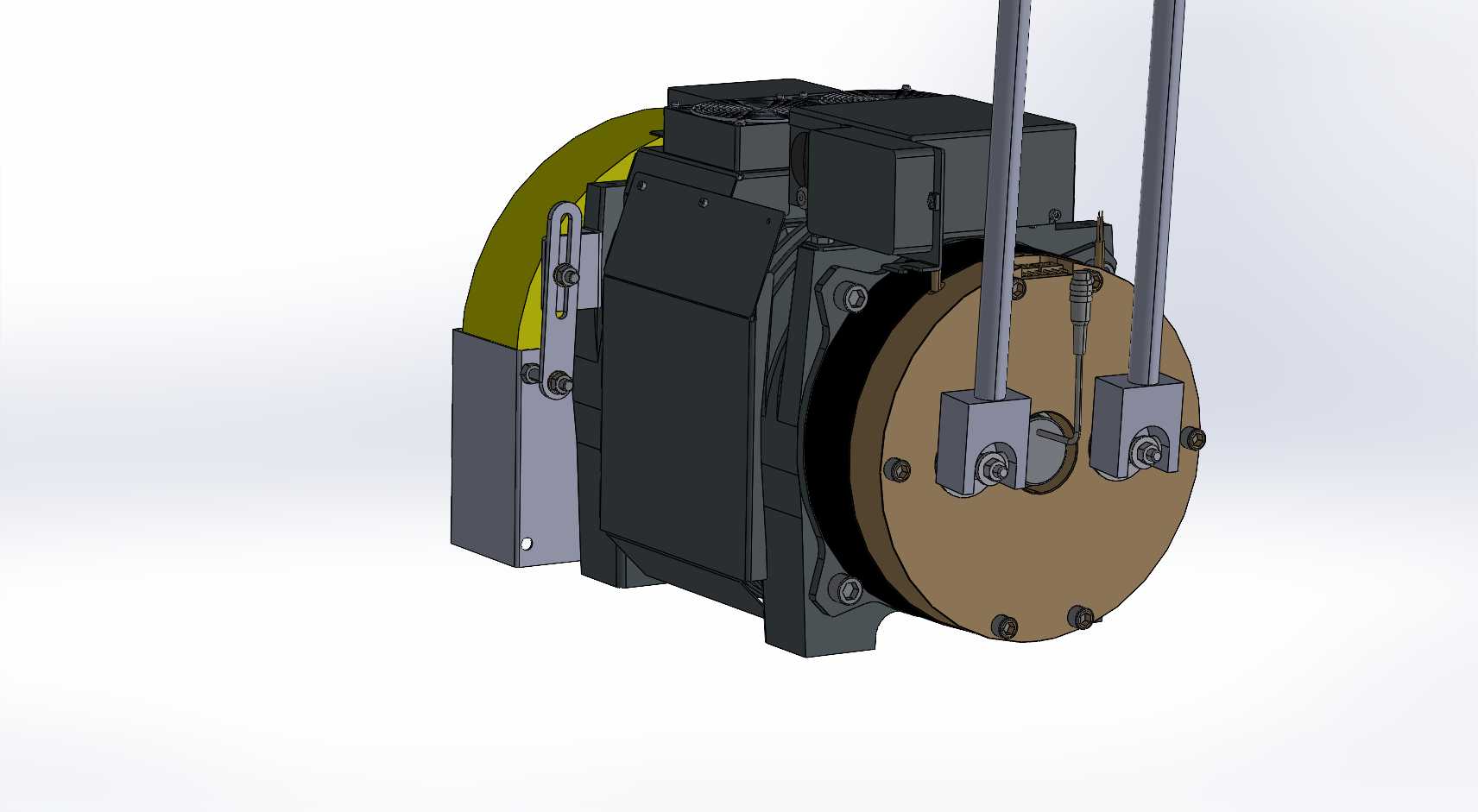

　　从结构设计思路上看，这款电机把制动组件直接集成在电机尾端的转子轴上，采用双抱闸臂的常闭式制动结构，抱闸摩擦片的磨损间隙可以通过侧面的调节螺栓直接调整，不需要拆解电机端盖，后期维护的时候，维保人员在井道侧面就能完成间隙检测和调整，不用爬到井道顶部作业，适配家用梯狭小的维保操作空间。曳引轮外侧做了可拆卸的防护罩安装位，防护罩采用分段式的薄钢板折弯结构，不需要完全拆卸就能观察钢丝绳的磨损情况，日常巡检的时候只需要拆开侧段的护板，就能检查绳槽的磨损量和钢丝绳的张力偏差。

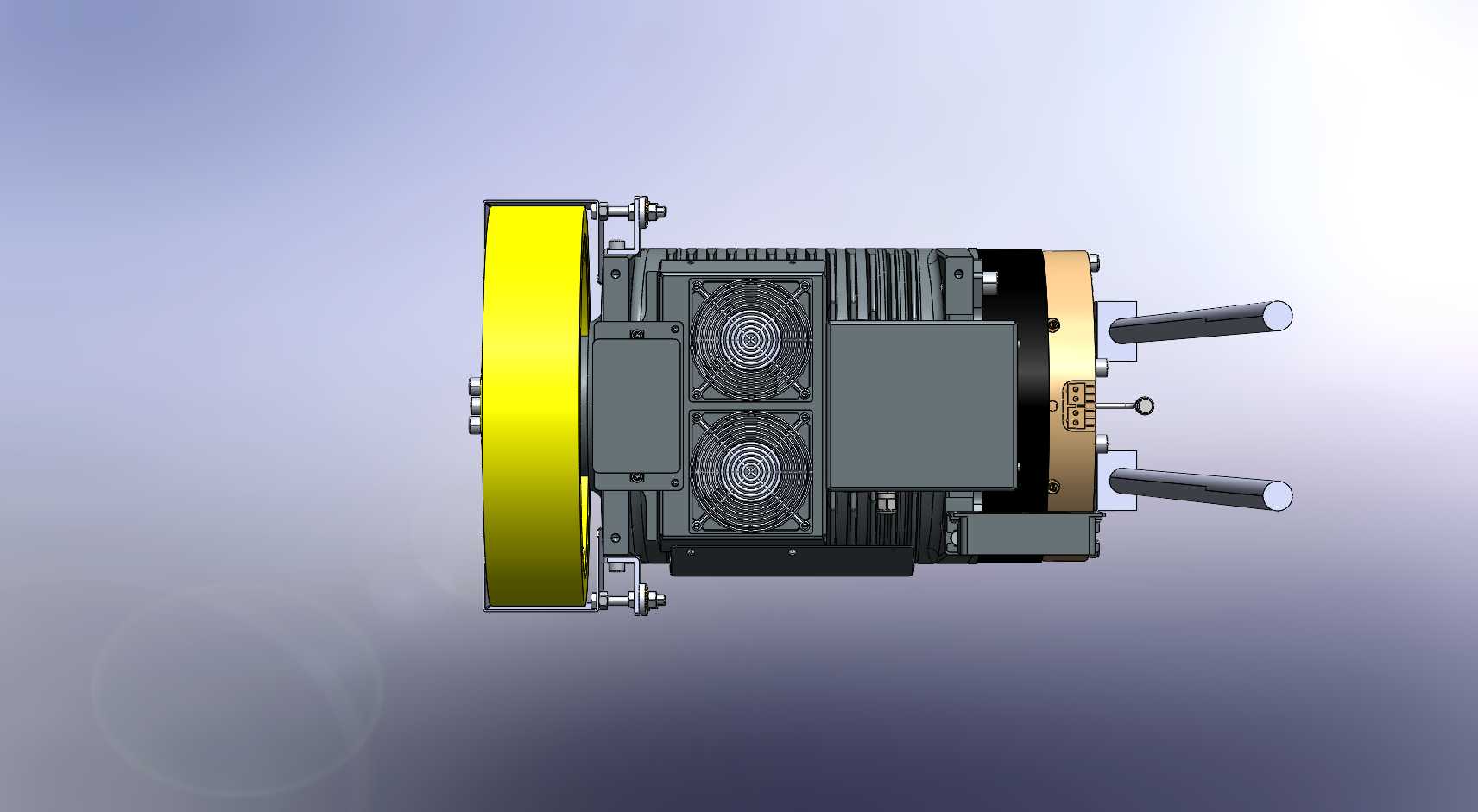

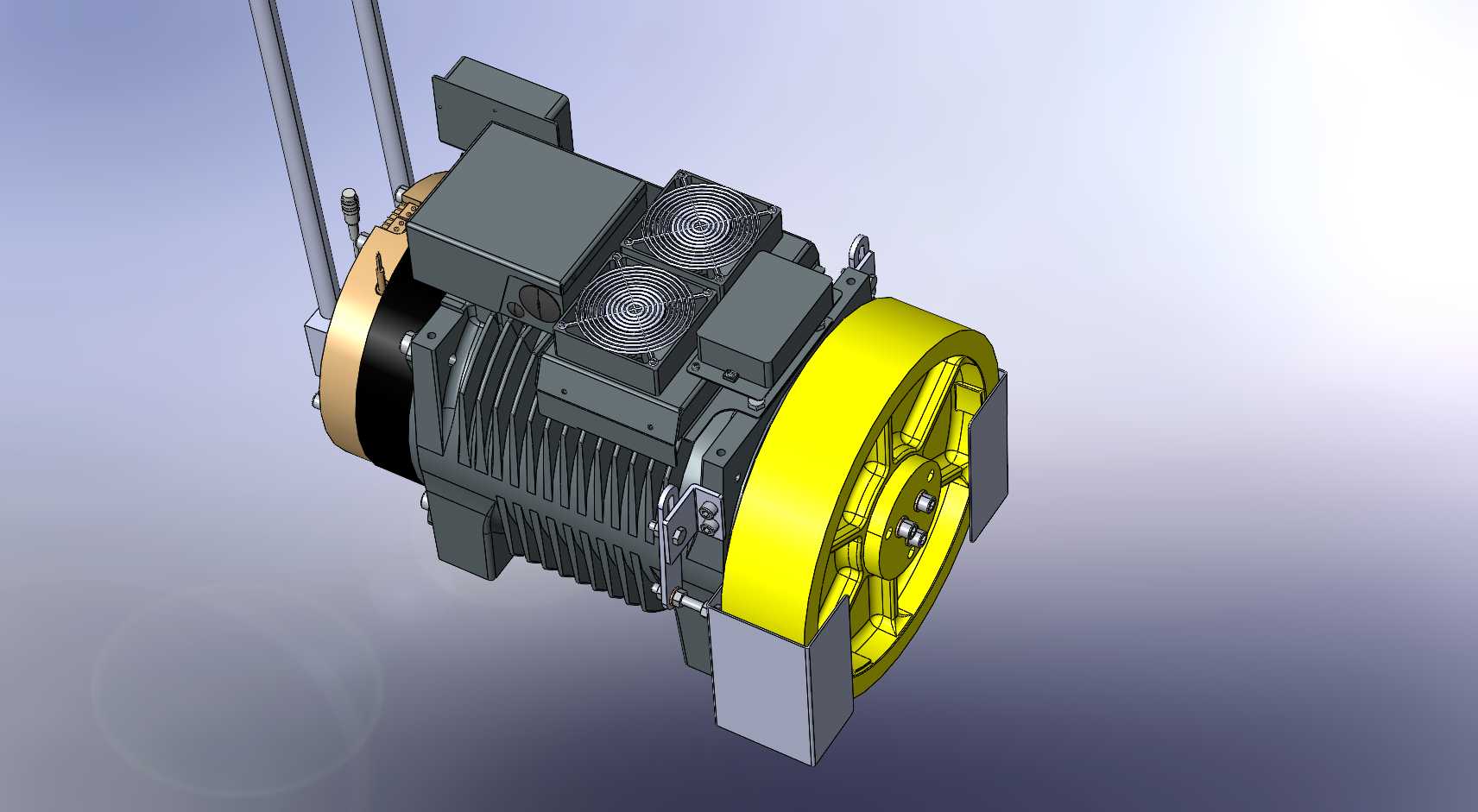

　　散热结构的设计也贴合家用梯的运行工况，家用梯的运行频次远低于商用梯，不需要持续高负荷运转，所以这款电机没有采用强制风冷的风扇结构，而是在电机壳体外侧做了阵列式的散热筋，依靠自然对流就能满足散热需求，既省去了风扇运行的额外噪音，也减少了风扇轴承的维护点。电机顶部预留了两个电缆进线的防水格兰头位置，动力线和编码器线分开走线，避免动力线的电磁干扰影响编码器的信号传输，编码器采用多圈绝对值式，停电后也能记录轿厢位置，来电后不需要重新做井道自学习，适配家用梯偶尔停电的使用场景，不会出现停电后平层位置丢失的问题。

　　安装边界上，电机底部的安装脚做了长圆孔的调节设计，左右各有两个M16的螺栓安装孔，长圆孔的调节行程有15mm，现场安装时如果支架的预埋位置有小偏差，不需要重新打孔，直接调整电机在长圆孔上的位置就能对齐曳引垂线，降低了现场施工的精度要求。曳引轮的绳槽采用V型槽设计，钢丝绳和绳槽的接触面积更大，摩擦力冗余足够，就算在额定载荷下紧急制动，也不会出现钢丝绳打滑的问题，抱闸的制动力矩做了2.5倍的冗余设计，符合家用电梯的安全规范要求，就算其中一组抱闸出现故障，单组抱闸也能牢牢制停额定载荷下的轿厢。

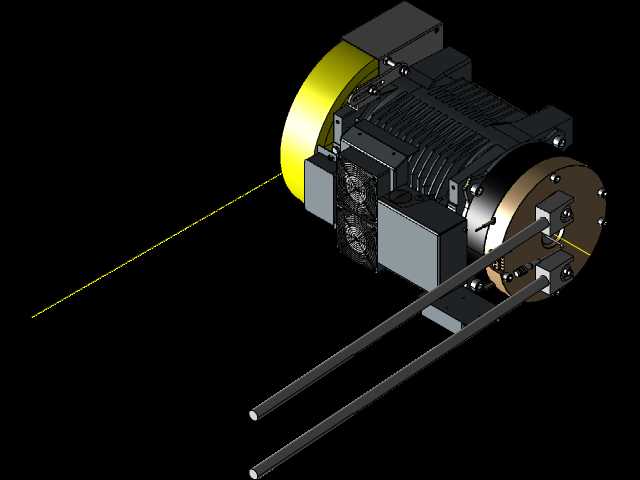

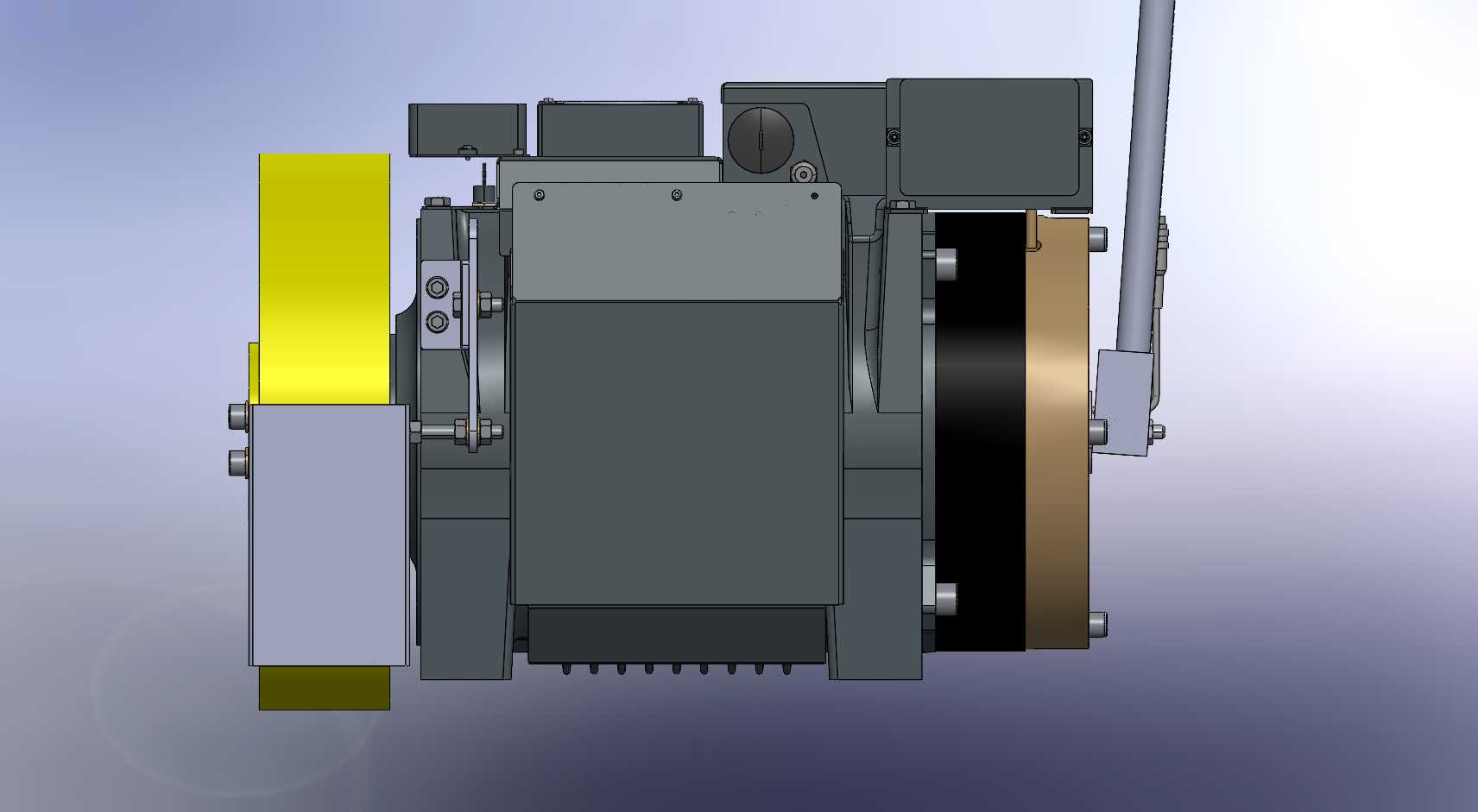

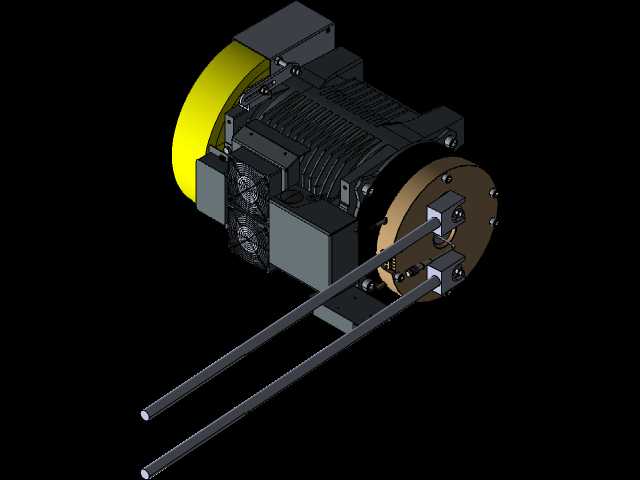

　　从三维建模的细节来看，这个数模把所有的安装接口都做了准确还原，包括编码器的安装位、抱闸线圈的接线端子位置、散热筋的具体尺寸、曳引轮绳槽的截面形状，甚至连吊环螺栓的安装孔位都做了1:1的还原，做家用梯整体布局设计的时候，可以直接把这个数模导入装配体，不需要再额外测绘安装尺寸，就能完成井道布局的干涉检查，提前排查电机和导轨、轿厢、电缆的干涉风险，比自己从零开始建模要省至少三天的测绘建模时间。很多做家用梯定制化设计的工程师，经常会遇到业主家井道尺寸异形的问题，用这个准确的数模做布局，能精准算出电机需要的最小安装空间，给业主留出更多的轿厢使用面积，毕竟家用梯的井道每省出10mm的空间，轿厢内部就能多留出相应的使用空间，对用户来说体验提升非常明显。
