ZIEHL ABEGG sm250-60b升降台电机结构

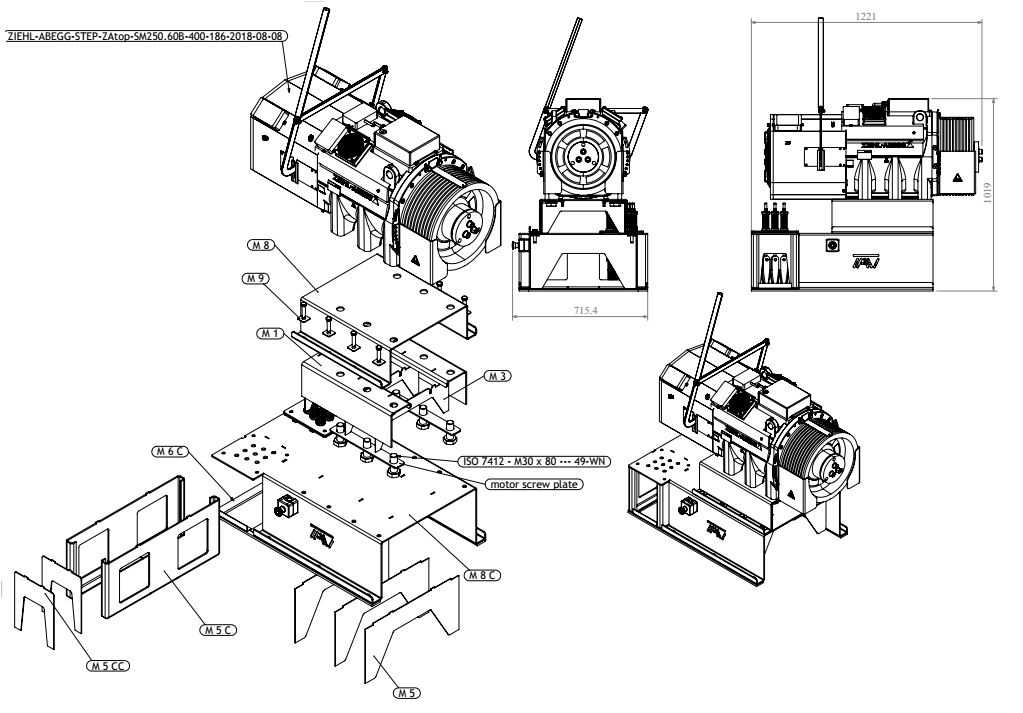

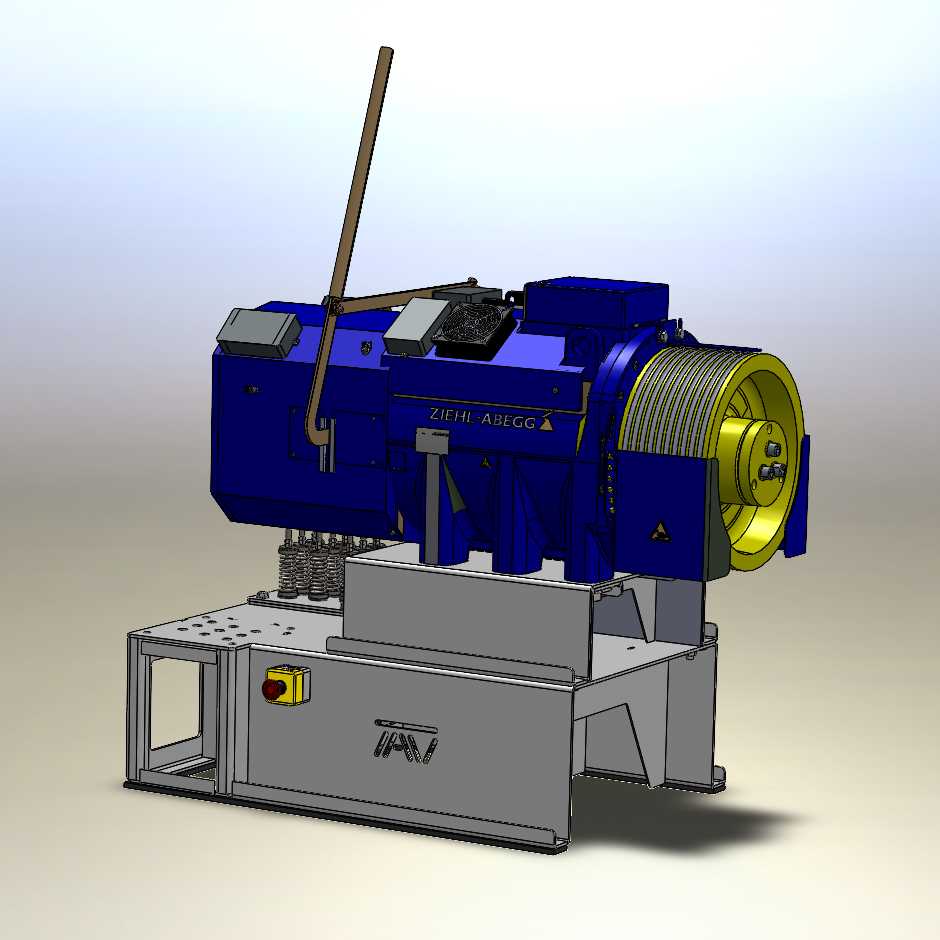

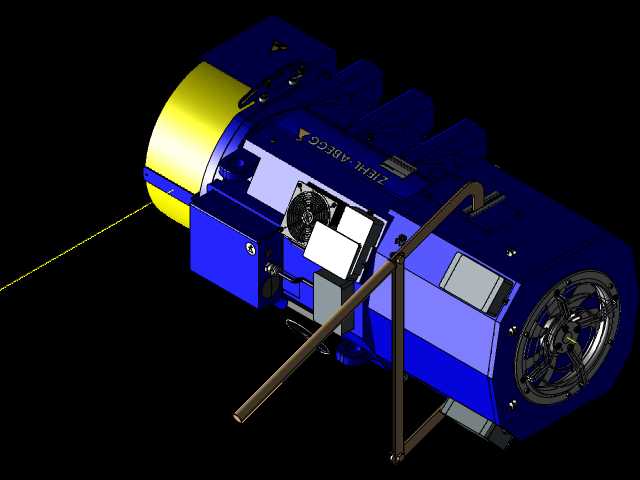

　　该款驱动单元常配套于垂直升降类载运设备的曳引系统中，在别墅电梯、小型货运升降台、低层建筑无障碍提升平台场景中作为核心动力输出部件使用，区别于传统带减速箱的曳引结构，其采用无齿轮直驱设计，省去了多级齿轮传动的啮合间隙与磨损损耗，运行过程中传动噪音更低，长期使用的维护点位更少，适合对运行平稳性、空间占用率有较高要求的升降场景。从结构布局来看，动力主体采用卧式安装姿态，上部为定子与转子集成的主机本体，外壳设置多组散热筋结构，可在连续运行工况下通过自然对流带走绕组产生的热量，避免温升过高导致的绝缘性能下降；主机输出端直接集成曳引轮，轮槽采用适配专用曳引钢丝绳的弧面槽型，槽面经过精加工处理，可保证钢丝绳与轮面的接触摩擦力稳定，

　　避免升降过程中出现打滑溜车的风险，曳引轮侧端设置有独立的制动轮结构，配套常闭式块式制动器，设备断电时制动器可在弹簧力作用下直接抱死制动轮，实现升降台的即时停驻，满足垂直载运设备的安全制动要求。主机侧部延伸出的手动释放杆，是专门针对故障停电工况设计的手动操作结构，当设备出现断电故障导致载台悬停在井道中间时，维保人员可通过扳动该操作杆手动打开制动器，依靠载台与对重的重量差实现慢速手动盘车，将载台移动到平层位置完成人员或货物的疏散，操作杆的长度经过力臂优化，单人即可完成扳动操作，不需要额外施加过大的操作力。下部的安装底座采用框架式焊接钢结构，底座面板上加工有阵列排布的安装孔位，可适配不同规格的减震垫安装需求，

　　底座与主机本体之间通过多组支撑立柱连接，支撑立柱的高度经过精确计算，可保证曳引轮的中心高度与井道内钢丝绳的导向轮中心高度匹配，避免钢丝绳出现偏角磨损；底座侧部集成了检修开关与接线端子排，所有动力线与控制线均可通过底座内部的走线槽完成布线，外部线缆可通过底座侧面的格兰头接入，避免线缆外露导致的剐蹭或绝缘损坏，底座底部设置有可调式地脚安装板，可在安装现场通过调整地脚螺栓的高度来校正主机的水平度，保证主机输出轴的水平度误差控制在允许范围内，避免运行过程中出现额外的轴向载荷。从安装边界来看，该结构的整体宽度控制在紧凑范围内，不需要额外设置独立的减速箱安装空间，相比传统异步电机加减速箱的曳引结构，整体占用的机房空间可缩减40%以上，

　　甚至可以实现无机房的安装布局，直接将主机固定在井道顶部的承重梁上，大幅降低土建施工的成本与空间要求。设计过程中，对主机的重心位置做了反复校核，整体重心落在下部安装底座的中心支撑区域内，避免运行过程中因为重心偏置导致底座出现附加振动，所有连接螺栓的规格都经过载荷计算，可承受额定载重量下125%的静载荷冲击，满足载运设备的安全系数要求；主机外壳的防护等级可满足普通室内机房的使用要求，接线部位的密封结构可避免灰尘或少量溅水进入电机内部，适合在普通工业与民用建筑的升降设备中配套使用。
