Pluto冥王星X48紧凑型伺服驱动装置

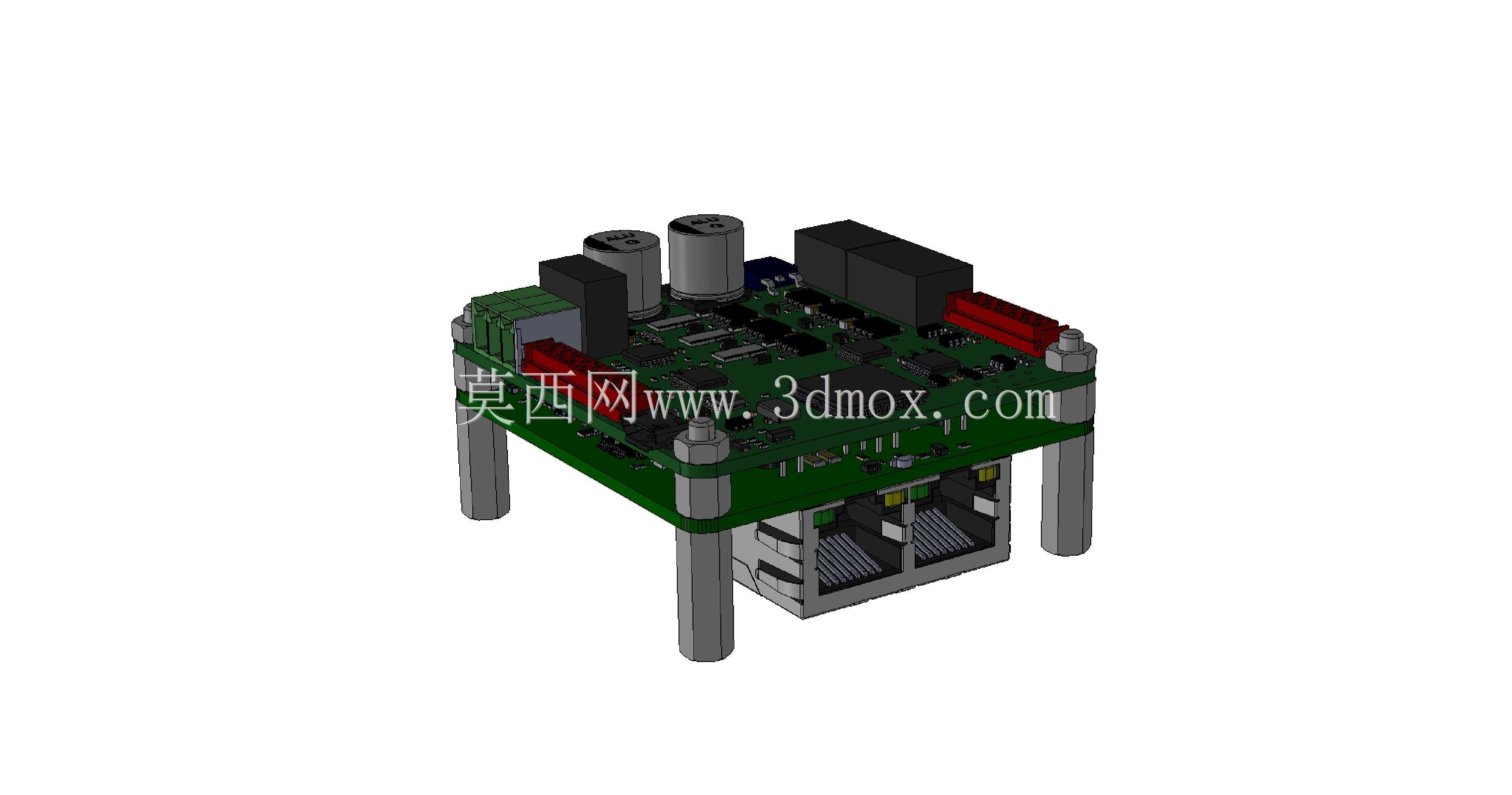

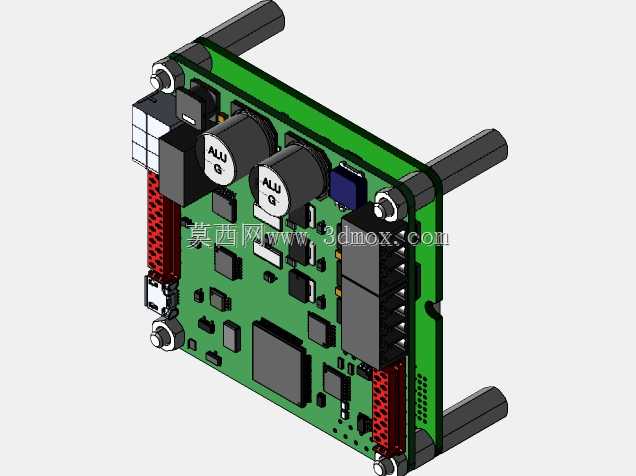

　　这款伺服驱动单元的结构设计完全围绕多轴小型运动控制场景的紧凑安装需求展开，整体采用层叠式堆叠架构，将功率驱动回路、信号处理电路、电容滤波模块、接口端子全部整合在一块方形PCB基板上，四角通过金属支撑柱完成结构固定，既可以作为独立模块安装在小型设备的电控仓内，也可以直接嵌装在多足机器人、小型桌面自动化设备的运动关节附近，最大限度缩短动力线的走线长度，降低线路压降带来的驱动损耗。

　　从实际应用场景来看，这类小体积多通道伺服驱动主要适配小型仿生机器人、桌面级精密运动平台、教学实验设备、小型3D打印装备的运动控制需求，单块板卡可同时对接多路伺服执行单元，无需为每个轴单独配置独立驱动模块，能大幅缩减电控系统的整体占用空间。设计阶段优先考虑了安装边界的适配性，四个支撑柱的安装孔位完全遵循通用小型电控模块的孔距标准，可直接兼容市面上多数小型设备的安装位，不需要额外设计转接板；板上的电容、功率模块全部采用卧装加矮化布局，整体高度控制在极低范围内，不会因为元件突出影响上层结构的安装，也能避免设备运行过程中元件与周边结构产生干涉。

　　功能层面，板载的滤波电容组专门针对伺服驱动的瞬时大电流输出做了容量匹配，可在电机启停、急停的瞬间提供足够的电流支撑，避免电压波动影响控制信号的稳定性；功率回路部分做了分区布局，将大电流走线路径与弱信号处理区域做了物理分隔，减少功率回路对信号采集、通讯传输的电磁干扰；两侧的接口端子采用快插式结构设计，接线时不需要额外焊接，可直接完成动力线、编码器线、通讯线的对接，现场装配和后期维护的效率更高。

　　设计思路上完全摒弃了传统伺服驱动的分体式外壳结构，直接利用PCB基板加支撑柱的组合形成稳定的安装框架，在满足结构强度要求的前提下最大限度压缩了整体体积，板上元件的排布充分考虑了散热需求，发热较大的功率元件全部布置在板卡边缘位置，可借助设备内部的自然空气流动完成散热，不需要额外加装散热风扇，既降低了运行噪音，也减少了风扇带来的额外故障点。安装时只需要通过四个支撑柱将板卡固定在安装平面上，预留足够的接线空间即可，不需要预留专门的散热风道，对安装空间的要求极低，非常适合内部空间紧凑的小型智能装备使用。

　　从结构细节来看，板卡上的元件排布经过了多轮优化，不同功能模块之间预留了足够的安全爬电距离，即使在潮湿、多尘的工业现场环境下使用，也能避免出现电路短路的问题；接口的位置全部布置在板卡的侧边，接线完成后所有线缆都可以顺着板卡边缘走线，不会在板卡上方形成杂乱的线束堆积，既方便后期检修排查线路，也能避免线束遮挡元件影响散热。这类集成式伺服驱动的设计，本质是在有限的空间内完成多轴驱动能力的整合，解决了小型运动装备电控系统体积过大、布线复杂的痛点，在小型仿生机器人、桌面精密运动设备的开发中，能够帮助结构工程师大幅压缩电控部分的设计空间，把更多的安装空间留给执行机构和功能模块，提升设备整体的集成度。
