手持式便携测力检测装置结构设计

　　这款手持测力装置的结构设计，首先围绕现场检测的实际作业场景展开，日常产线装配力校验、零部件拉压力抽检、工装夹具夹紧力核验、小型构件负载测试这类需要频繁移动点位的检测场景，是这类设备的核心应用场景，区别于台式固定测力设备，它不需要搭建专用测试台架，操作人员单手握持即可完成全流程检测，适配车间多工位流转、外场现场测试、售后上门核验等多种非固定工位的检测需求。

　　从实际用途来看，该装置可完成推力、拉力的实时数值采集，峰值力值锁定，连续力值变化追踪，能够覆盖电子元器件装接力校验、线束端子拉脱力检测、小型弹簧弹力测试、包装封口压合力核验、门窗启闭力检测等多类常规力学检测需求，检测端预留的标准金属接头，可适配不同规格的测头、夹具、挂钩类配件，无需额外改装即可完成拉、压两个方向的力值检测，适配不同被测构件的装夹需求。

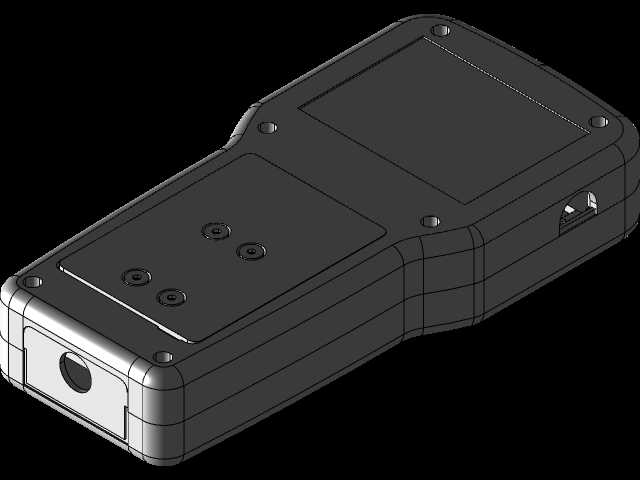

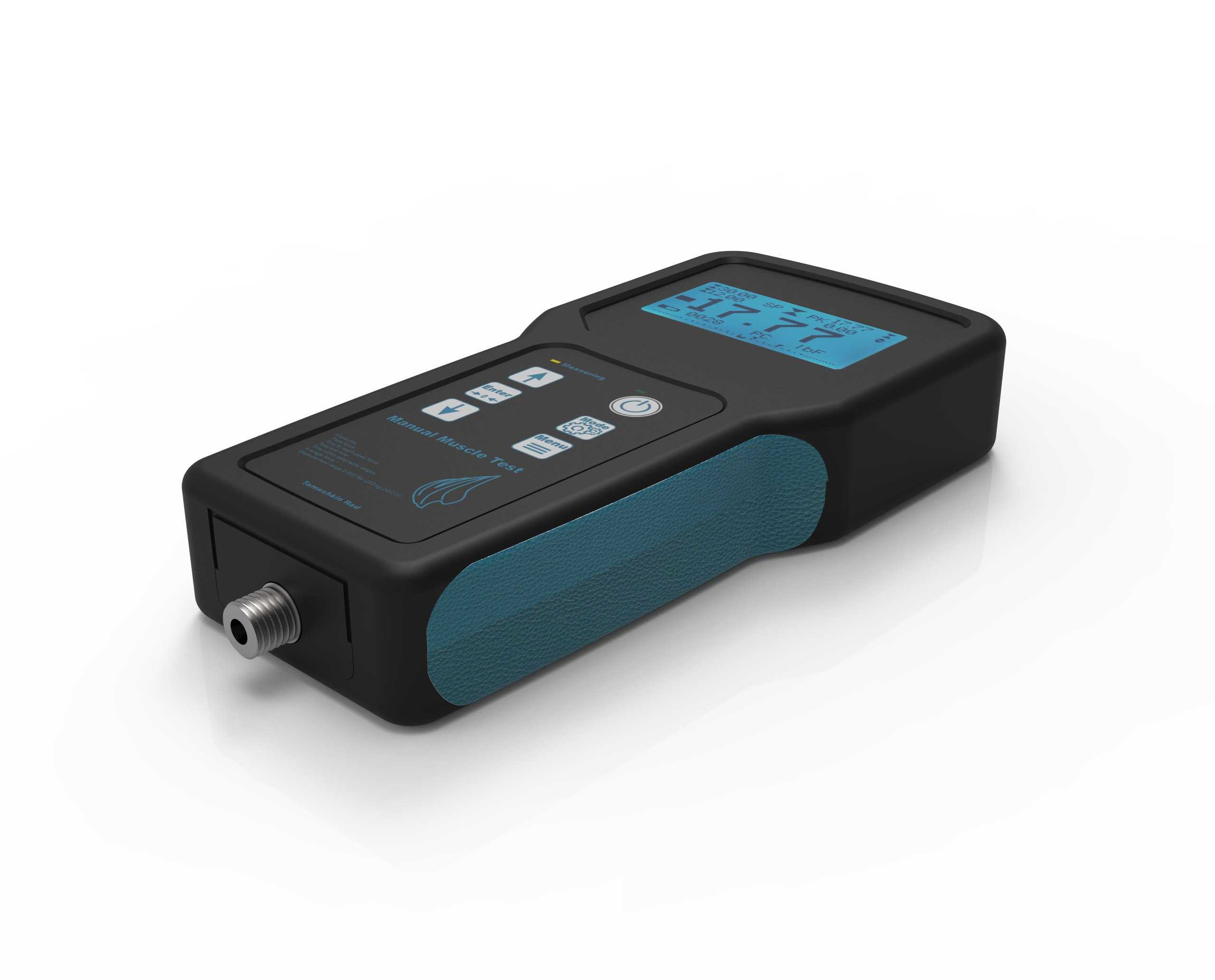

　　功能结构设计上，机身采用分体式握持结构，主体硬质壳体承担内部电路板、传感器信号处理模块、供电模块的防护功能，侧边包覆的防滑软胶层，一方面提升握持摩擦力，避免带油污的手套操作时设备滑脱，另一方面软胶层可吸收现场作业的小幅碰撞冲击，降低内部元器件受震动损坏的概率。正面操作区域的按键采用凸起式防水防尘结构，按键间距适配带劳保手套的操作尺寸，避免按压时误触相邻按键，上方的显示屏采用倾斜嵌入式安装，操作人员握持设备时，视线与屏幕形成自然俯角，无需刻意调整手腕角度即可清晰读取数值，屏幕表层覆盖硬质透明防护板，避免现场作业时尖锐物件刮花显示区域。设备前端的传感器接口采用金属螺纹锁紧结构，连接测试配件后可承受检测过程中的拉压负载，不会出现接口松脱导致的检测数值偏差，接口内部做密封处理，可阻挡车间常见的粉尘、切削液飞沫进入设备内部。

　　设计思路层面，整体结构优先平衡握持重量与结构强度，内部元器件排布时将重量较大的供电模块设置在握持区域重心位置，单手握持时设备重心落在掌心范围内，长时间举持检测不会出现手腕过度负重的疲劳感。壳体的拼接缝隙采用错位止口结构，配合内部密封胶条，可满足常规工业现场的防尘防泼溅要求，无需额外加装防护套即可在多数机加工、装配车间环境下使用。按键的功能排布遵循操作频率逻辑，常用的清零、峰值锁定按键设置在拇指自然触碰的位置，单位切换、数据存储等低频操作按键设置在操作区上方，减少日常操作的手指移动距离。

　　外形尺寸与安装边界方面，整机长度控制在单手握持的舒适区间，宽度不超过成年男性手掌的握持跨度，厚度适配手指自然弯曲的握持弧度，侧边软胶区域的弧度贴合指腹轮廓，长时间握持不会产生硌手的不适感。设备前端的接口突出长度控制在合理范围，安装不同长度的测试测头后，整体前端延伸长度不会影响狭窄空间内的检测作业，可伸入设备缝隙、工装间隙等狭小位置完成力值检测。机身尾部没有突出的外接部件，放置在工具包、工作台面时可平稳摆放，不会因为尾部突出出现滚动滑落的情况。设备整体没有尖锐棱角，所有边角都做圆弧过渡处理，现场操作时不会刮擦被测工件表面，也不会在操作磕碰时划伤操作人员。内部的传感器安装位设置了缓冲结构，当检测力值瞬间超过量程时，缓冲结构可吸收部分冲击载荷，避免传感器因瞬间过载损坏，提升设备的现场抗过载能力。供电模块采用仓体独立密封结构，更换电池时不会暴露内部电路模块，避免更换电池过程中粉尘、潮气进入设备主腔体。
