分体式套筒联轴器三维结构设计方案

项目分类:通用机械零部件 发布时间:2022-02-05 ID:543405
  • 分体式套筒联轴器三维结构设计方案
  • 分体式套筒联轴器三维结构设计方案
  • 分体式套筒联轴器三维结构设计方案
  • 分体式套筒联轴器三维结构设计方案
  • 分体式套筒联轴器三维结构设计方案
  • 分体式套筒联轴器三维结构设计方案
  • 分体式套筒联轴器三维结构设计方案
  • 分体式套筒联轴器三维结构设计方案
  • 分体式套筒联轴器三维结构设计方案

  在中小功率传动系统的轴系连接场景中,分体式套筒联轴器是应用频次极高的刚性传动连接件,常见于轻工输送设备、小型机床进给轴、农用机械辅助传动、包装线辊道驱动等对同轴度要求较高、传动载荷平稳的工况下,核心作用是实现两根同轴线排布轴段的刚性连接,同步传递旋转扭矩,相比整体式套筒联轴器,分体结构无需轴向移动两端轴段即可完成拆装,大幅降低设备后期维护的轴系调整工作量,尤其适合两端轴已完成轴承座、驱动端固定的装配场景。

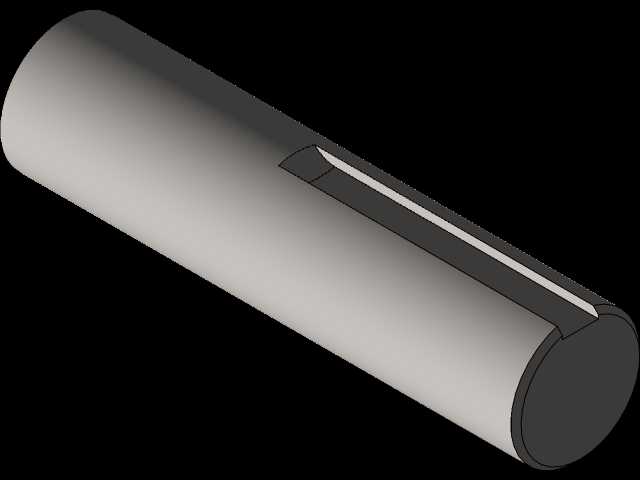

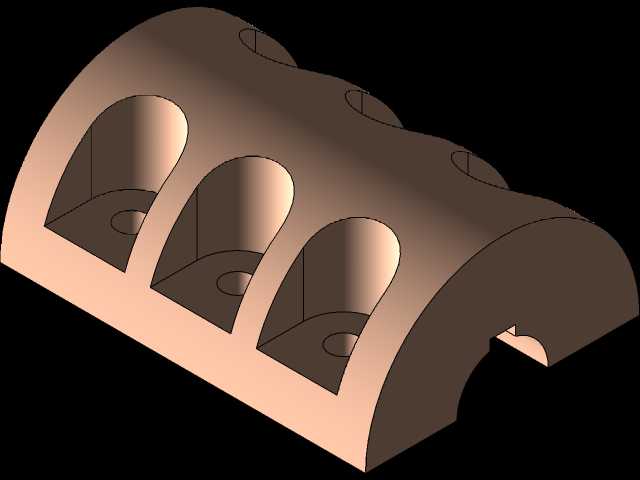

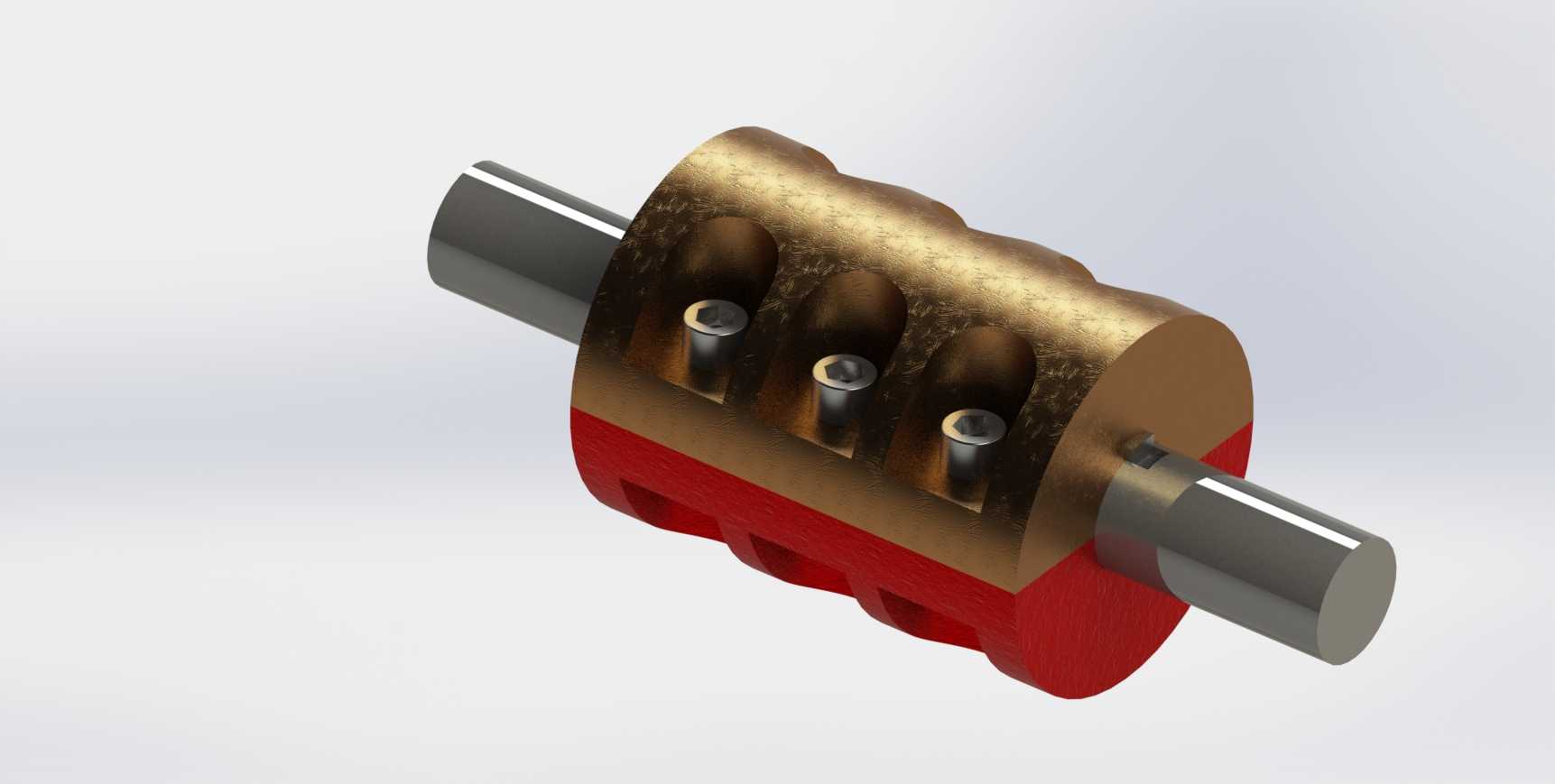

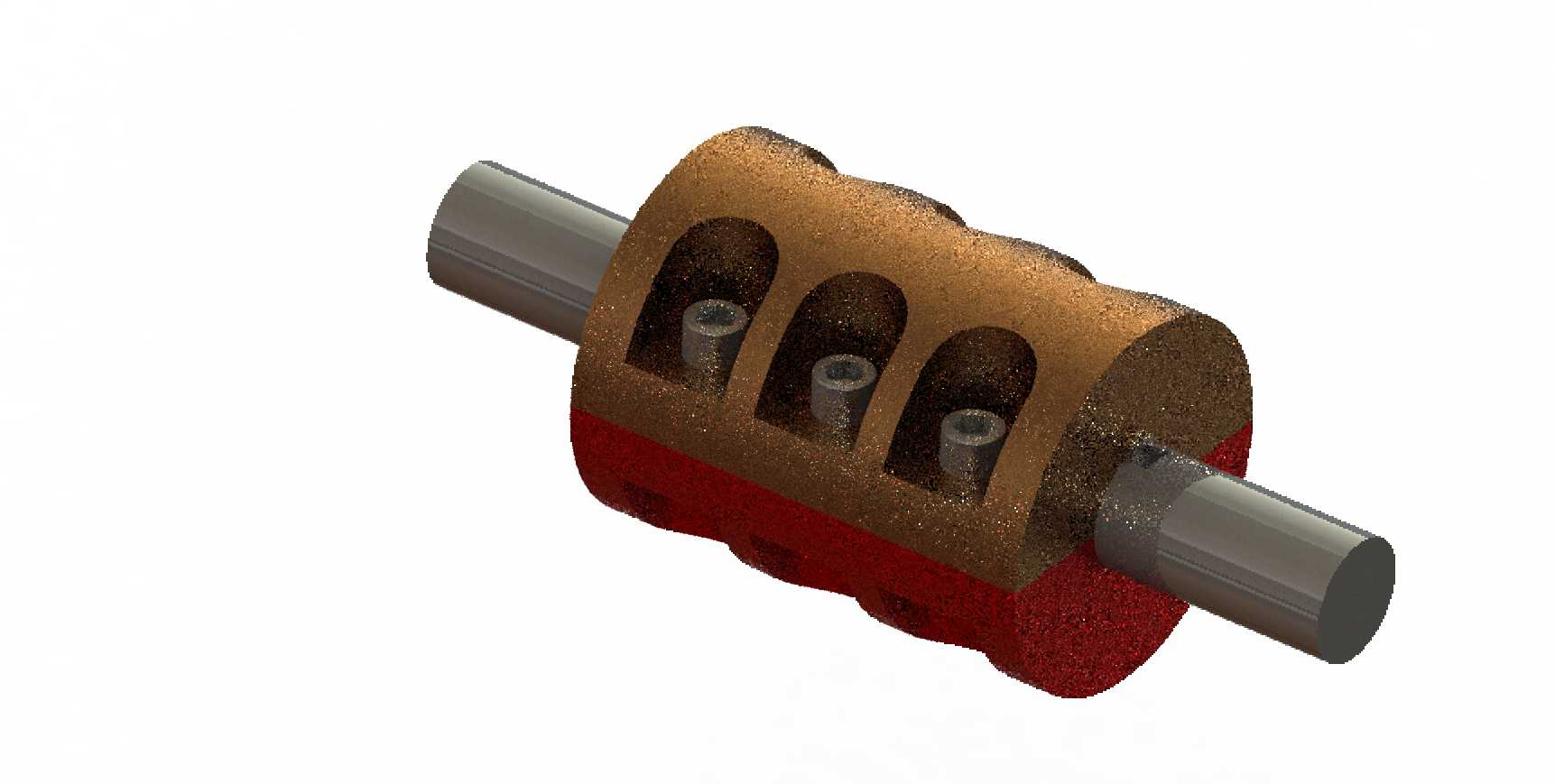

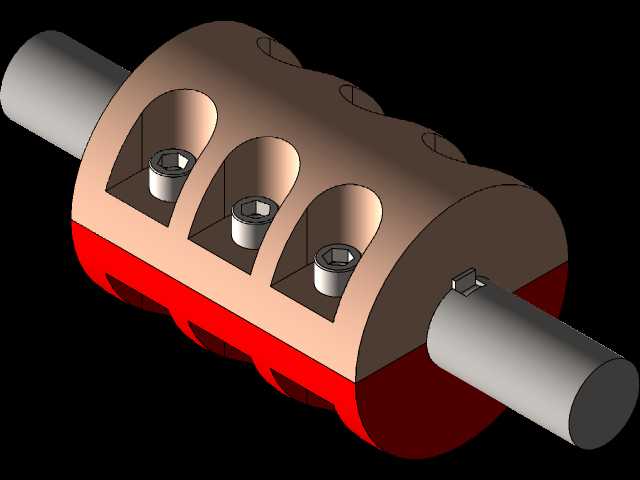

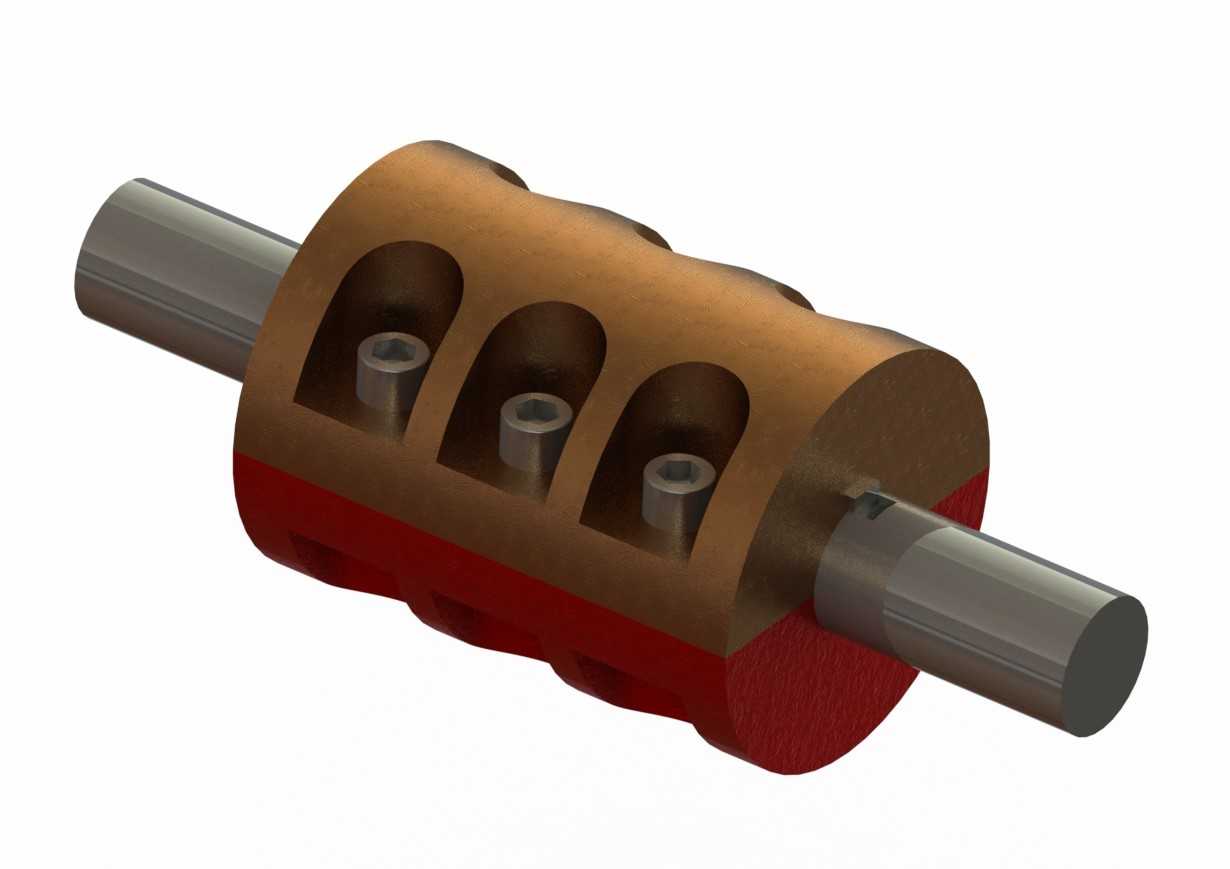

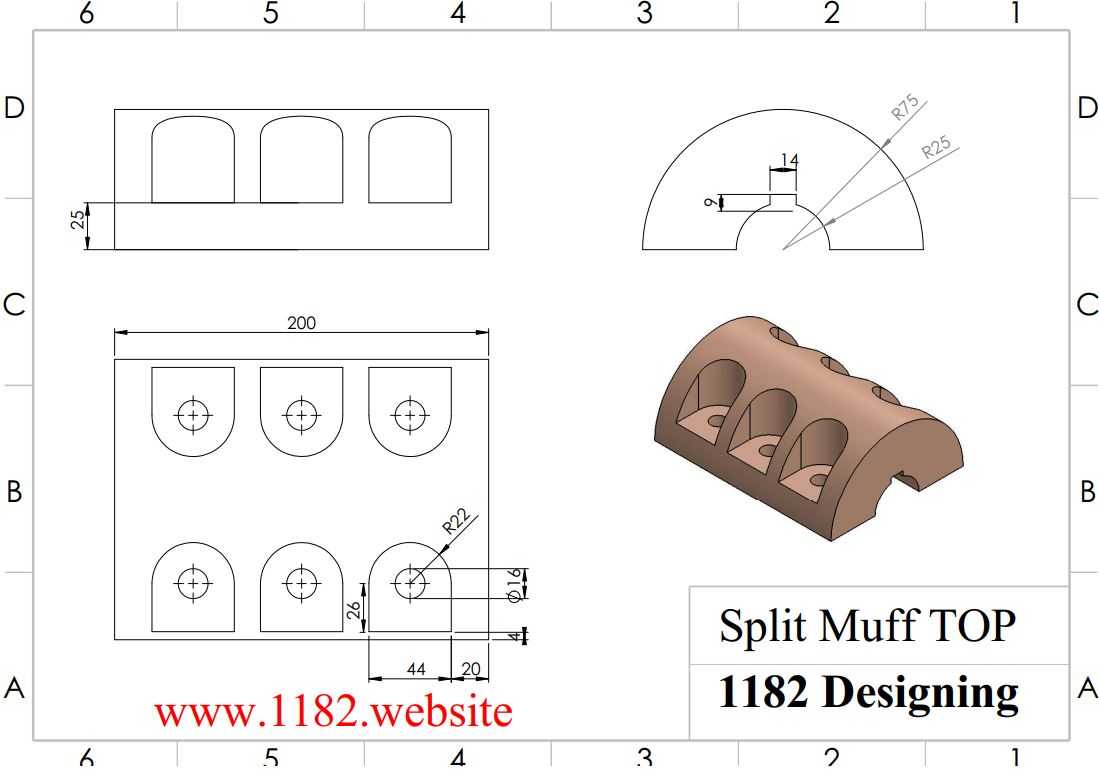

  从结构功能特性来看,这套分体套筒采用上下对开的两半式套筒基体,两半套筒的接合面做了精准的平面配合处理,合模后内孔形成与被连接轴外径匹配的完整圆柱包容面,依靠抱紧力与键槽(或紧定螺钉)的配合传递扭矩。模型中可见沿套筒轴向排布的三组成对紧定螺钉,分别对应上下套筒的螺纹孔位,安装时通过对称拧紧螺钉,让两半套筒均匀抱紧两侧轴端,避免单侧压紧导致的轴系偏斜问题;套筒外圆做了滚花防滑处理,既可以在手动对位安装时增加摩擦力方便调整位置,也能在部分需要人工盘车调试的场景下提供施力点位。套筒两端的内孔与轴配合段做了微小的倒角导入设计,方便安装时快速套入轴端,避免锐边刮伤轴表面影响配合精度。

  设计思路上,这套结构优先考虑了装配便利性与传动可靠性的平衡:整体套筒的优势是结构简单同轴度高,但拆装必须将其中一根轴轴向移动至少一个套筒长度的距离,在很多设备轴系两端都已固定传动轮、轴承或者连接负载的场景下,这种拆装方式几乎无法实现,而分体式结构直接从径向完成安装,完全不需要改动两端轴的原有固定状态,维护时仅需松开紧定螺钉即可拆下套筒,更换效率提升数倍。紧定螺钉的排布采用等距三对的设计,相比两对螺钉的结构,抱紧力分布更均匀,轴表面的压应力分布更平缓,避免局部应力集中导致的轴表面损伤,同时也能传递更大的额定扭矩;套筒的分体接合面没有额外设置定位销,依靠加工时的精准平面度与螺钉拧紧后的预紧力实现定位,减少了零件数量,降低加工与装配复杂度,适合中小载荷的通用传动场景。

  从安装边界与尺寸适配角度,这类联轴器的内孔直径通常根据被连接轴的直径做系列化设计,常见适配轴径从10mm到50mm区间,套筒的总长度一般为适配轴径的3到4倍,保证足够的抱紧长度与接触面积,避免传动过程中出现轴与套筒的相对滑动;套筒的外圆直径通常为内孔直径的1.8到2.2倍,保证套筒自身的结构强度,在传递额定扭矩时不会出现套筒胀裂或者变形的问题。安装时需要保证两根被连接轴的径向偏移量不超过0.05mm,角向偏移不超过0.5度,因为刚性联轴器不具备补偿偏移的能力,过大的安装偏差会导致轴系运转时产生额外的交变弯曲应力,加速轴承与轴的疲劳损坏。紧定螺钉的拧紧需要遵循对角对称分次拧紧的原则,按照1/3额定扭矩、2/3额定扭矩、满额扭矩的顺序分三次拧紧,避免两半套筒出现倾斜导致内孔与轴的配合间隙不均,运转时产生振动与噪音。

  在实际工程应用中,这类分体套筒联轴器通常搭配平键使用来传递更大扭矩,紧定螺钉主要起到辅助固定与防止轴向窜动的作用;如果是载荷较小、转速较低的场景,也可以仅靠紧定螺钉的顶紧力传递扭矩,无需加工键槽,进一步降低轴的加工成本。套筒的材质通常选用45号钢做调质处理,部分有防腐需求的场景也会选用不锈钢材质,紧定螺钉采用内六角圆柱端紧定螺钉,圆柱端可以嵌入轴表面预先加工的小凹坑内,进一步提升防松与扭矩传递能力。相比凸缘联轴器,分体套筒联轴器的径向尺寸更小,适合安装空间受限的轴系布局,同时没有突出的螺栓头或者法兰边缘,运转时的风阻与安全隐患更低,在一些有简易防护外罩的传动场景中非常适用。
