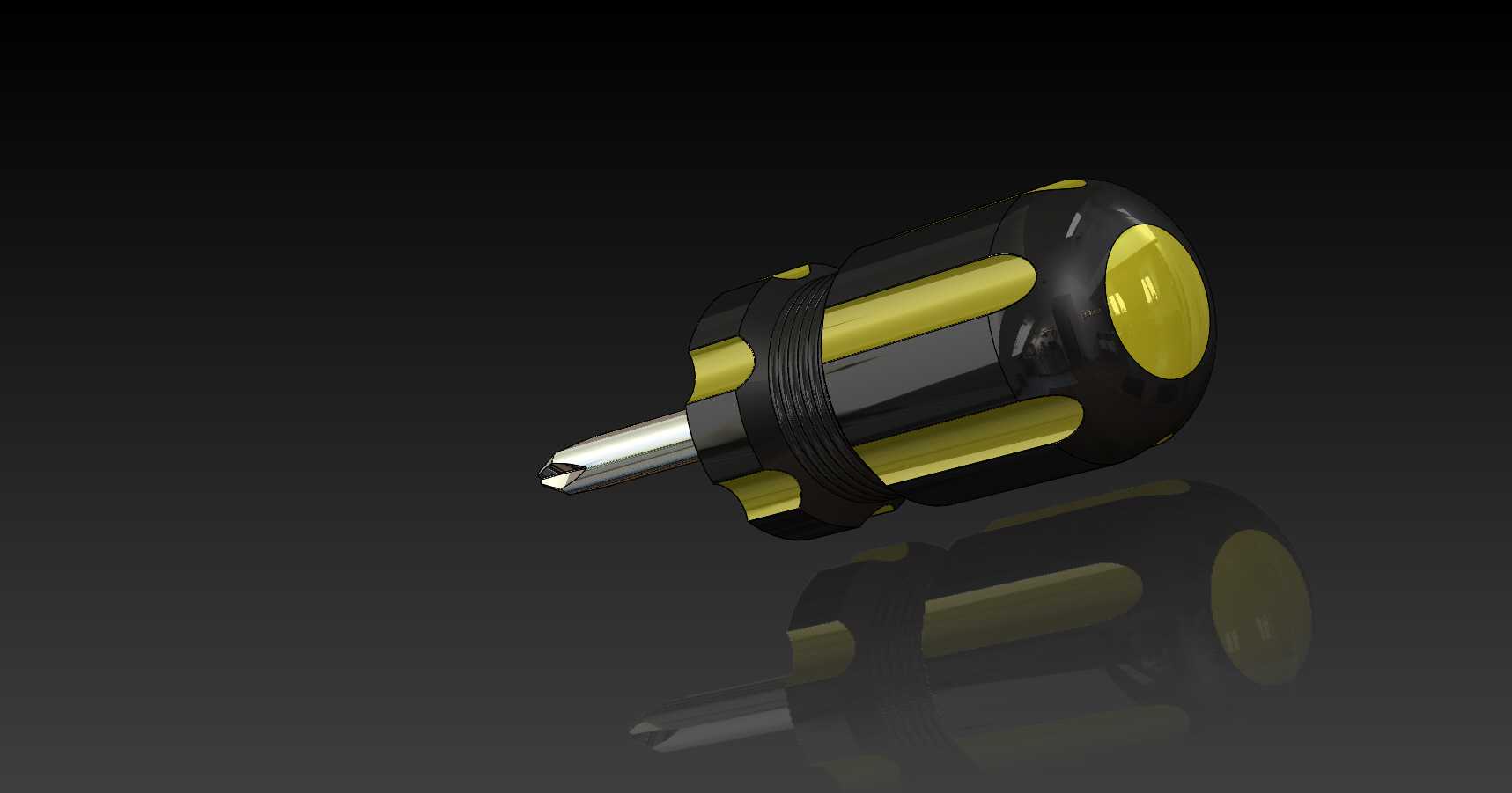

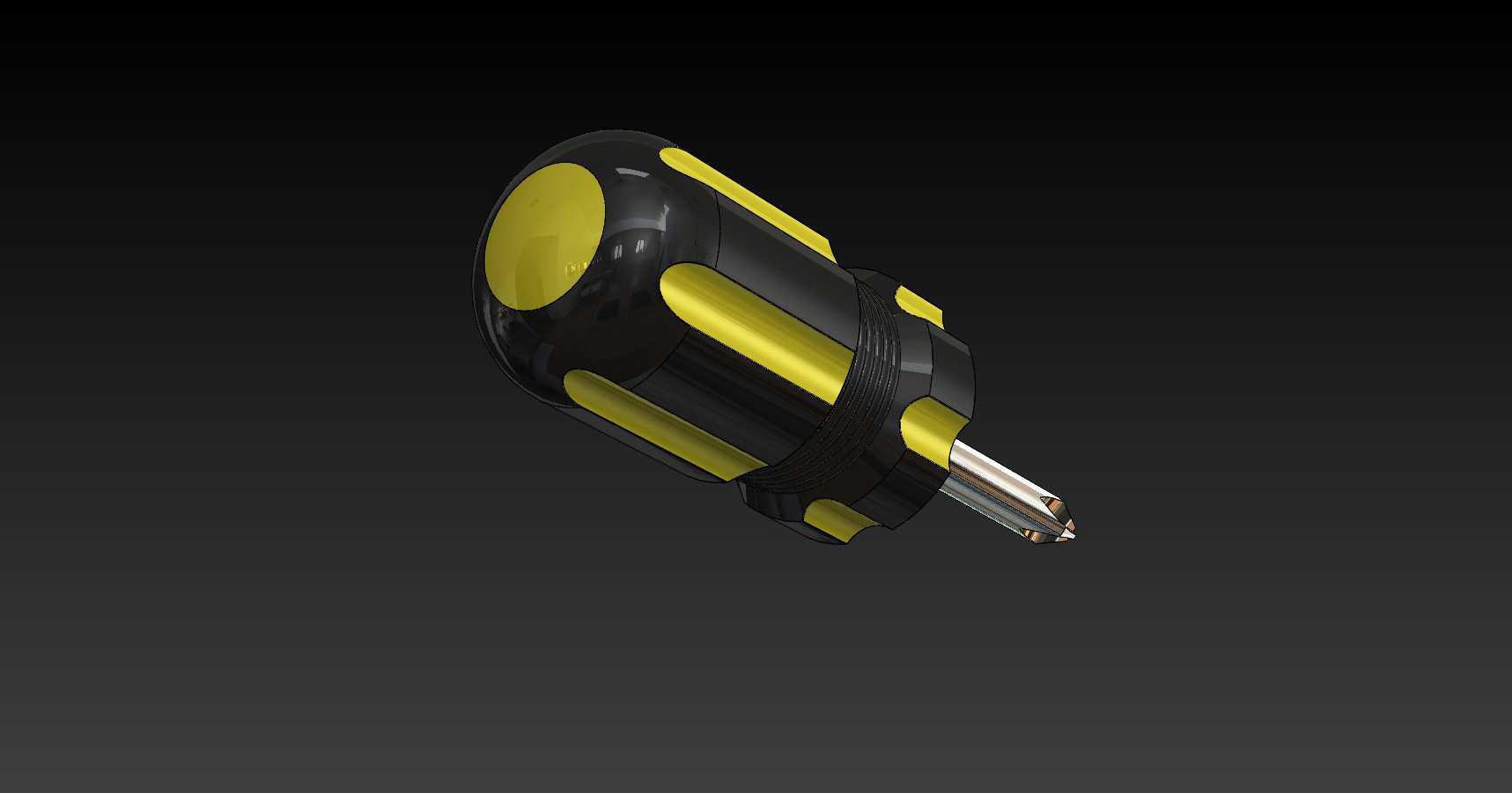

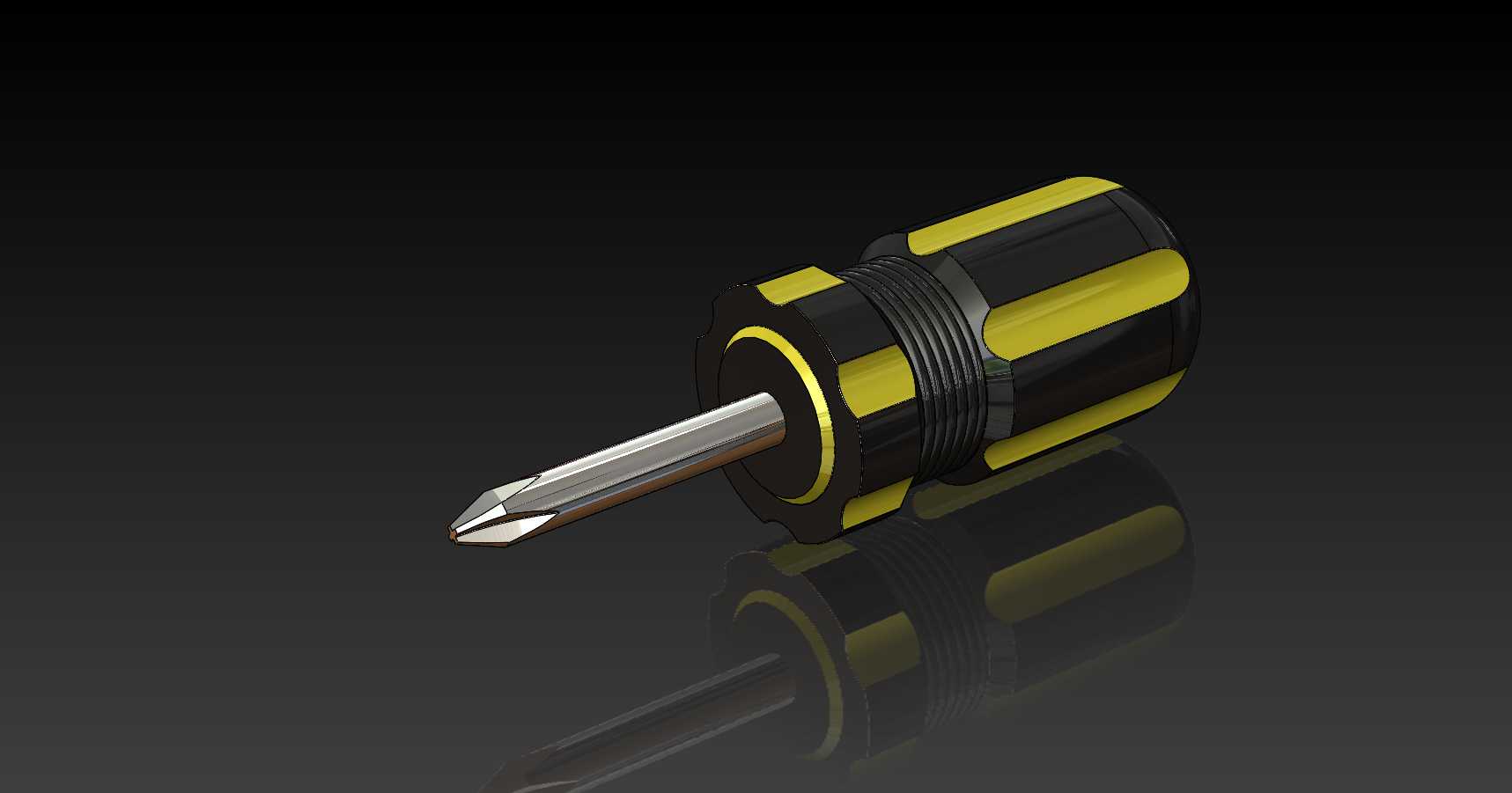

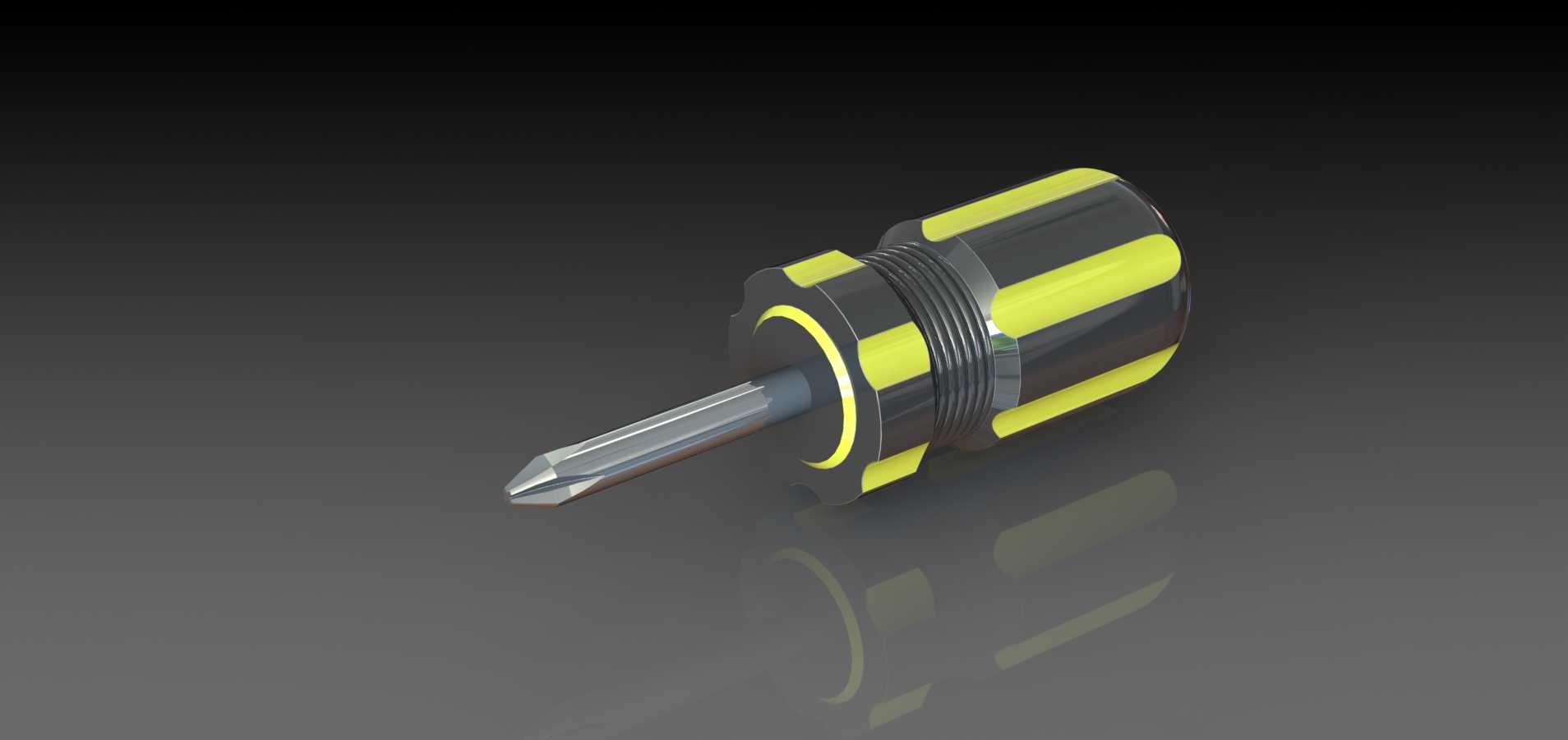

短柄十字PH2螺丝刀结构设计

　　这款短柄十字旋具的设计，核心瞄准狭窄作业空间的拆装需求，在设备维保、小型机电装配、家具组装等场景中，常规长柄螺丝刀无法伸入的局促操作位，短柄结构能凭借更小的回转半径完成紧固件操作。批头采用PH2规格十字头，适配市面最通用的M3-M5规格十字槽螺钉，覆盖日常维保、装配作业中八成以上的十字紧固件工况，不管是电气柜内端子排的螺丝紧固，还是小型家电外壳的拆装，或是工装夹具上的紧固件调整，都能匹配对应的螺钉规格。

　　从结构设计逻辑来看，手柄采用大直径滚花防滑结构，黑黄相间的包覆层做了多道环形防滑槽，即便手上沾有少量油污、切削液，也能保证握持时的摩擦力，不会出现施力打滑的情况。短柄的长度控制在握持时手掌完全包裹手柄的范围，施力时可以通过整个手掌的握力传递扭矩，相比细长柄螺丝刀在狭小空间内无法做大幅度回转的问题，这款短柄结构可以通过手腕的小幅度转动完成螺丝的旋紧与拆卸，在设备内部管线密集、操作空间纵深不足的位置，比如机床内部电气元件的安装、汽车内饰板的拆装、配电箱内狭小空间的端子紧固，长柄工具容易被周边管线、结构件干涉，短柄的优势就会完全体现。

　　批头与手柄的连接采用嵌入式过盈配合加周向防滑齿结构，批头根部做了加粗过渡，避免大扭矩施力时批头从手柄处断裂，金属批头的工作段做了表面硬化处理，硬度匹配常规紧固件的强度，不会在拧紧紧固件时出现批头崩齿、磨损过快的问题。手柄尾部做了圆弧过渡，长时间握持施力时不会硌手，手柄表面的防滑凸条沿轴向分布，不管是正转拧紧还是反转拆卸，手指都能找到合适的施力点。

　　从安装边界与尺寸适配来看，这款螺丝刀的整体长度控制在100mm以内，批头外露长度约30mm，手柄最大直径约40mm，在操作时所需的最小回转空间仅需50mm直径范围，远小于常规长柄螺丝刀150mm以上的回转需求，在深度不超过30mm的沉头螺钉安装位，批头可以完全伸入螺钉槽内，不会出现批头过短无法啮合的情况。设计时也考虑了不同握持习惯的适配，手柄的粗细适配成年男性手掌的握持尺寸，女性操作人员握持时也能通过手指的捏合完成小扭矩螺丝的操作，针对需要大扭矩预紧的螺丝，可以通过手掌按压手柄尾部，配合另一只手转动手柄的方式施加更大的拧紧力矩，相比细长柄螺丝刀容易弯折的问题，短粗的手柄结构能承受更大的轴向压力，不会在施力时出现手柄变形的情况。

　　在实际生产装配场景中，这类短柄螺丝刀常作为装配线工位的备用工具，当自动化螺丝机出现卡料、漏锁的情况，操作工人可以用这款短柄工具在狭小的工装位内完成补锁操作，不需要挪动工件或者拆除周边的工装夹具，大幅提升异常处理的效率。在设备售后维保场景中，维保人员随身携带这款短柄螺丝刀，可以应对设备内部各种狭窄位置的螺丝拆装，不需要携带多把不同长度的螺丝刀，减少工具携带的负担。批头的十字槽啮合深度做了优化，和螺钉槽的贴合面积比普通批头大15%左右，拧动时不会轻易滑出螺钉槽，避免刮花螺钉头部的镀层，对外观要求较高的消费电子、家电产品装配场景，能减少因为工具打滑造成的工件外观损伤，降低不良品率。

　　手柄的材质采用耐油工程塑料包覆，长期接触车间内的润滑油、清洗剂不会出现材质溶胀、开裂的问题，适合在工业车间的复杂环境下长期使用，手柄上的黄色标识条不仅起到防滑的作用，也能在工具杂乱的工位上快速识别找到这款工具，减少工具找寻的时间。批头和手柄的同轴度控制在0.1mm以内，拧动螺丝时不会出现偏摆，保证螺钉旋入时的对中度，避免因为批头偏摆造成螺钉孔滑牙、螺钉倾斜安装的问题，对有装配精度要求的工位，能保证紧固件的安装同轴度，提升装配质量。
