重载型塑料增强万向脚轮结构设计

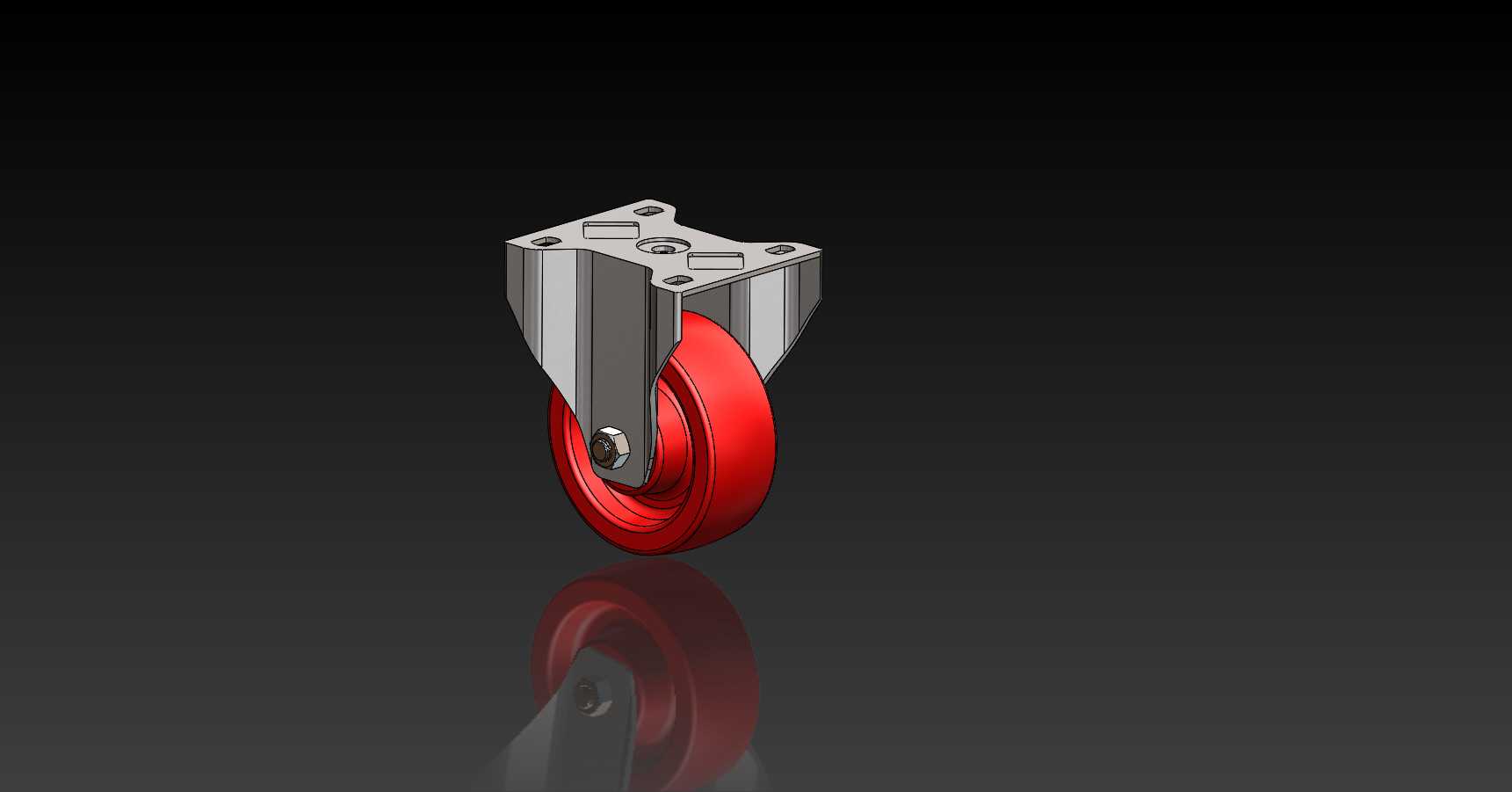

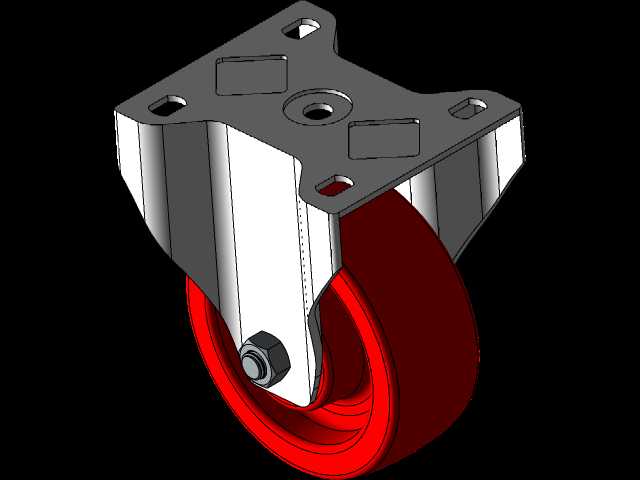

　　这款脚轮的设计初衷，是解决常规工业脚轮在中重载场景下轮体易碎裂、支架变形的痛点，目前广泛应用在仓储物流周转车、轻型自动化设备机架、车间工位器具、商用展示设备的移动支撑场景中，适配需要频繁移位、短距离转运的各类工装与设备，单轮额定承载覆盖100-200kg区间，兼顾移动灵活性与结构耐用性。

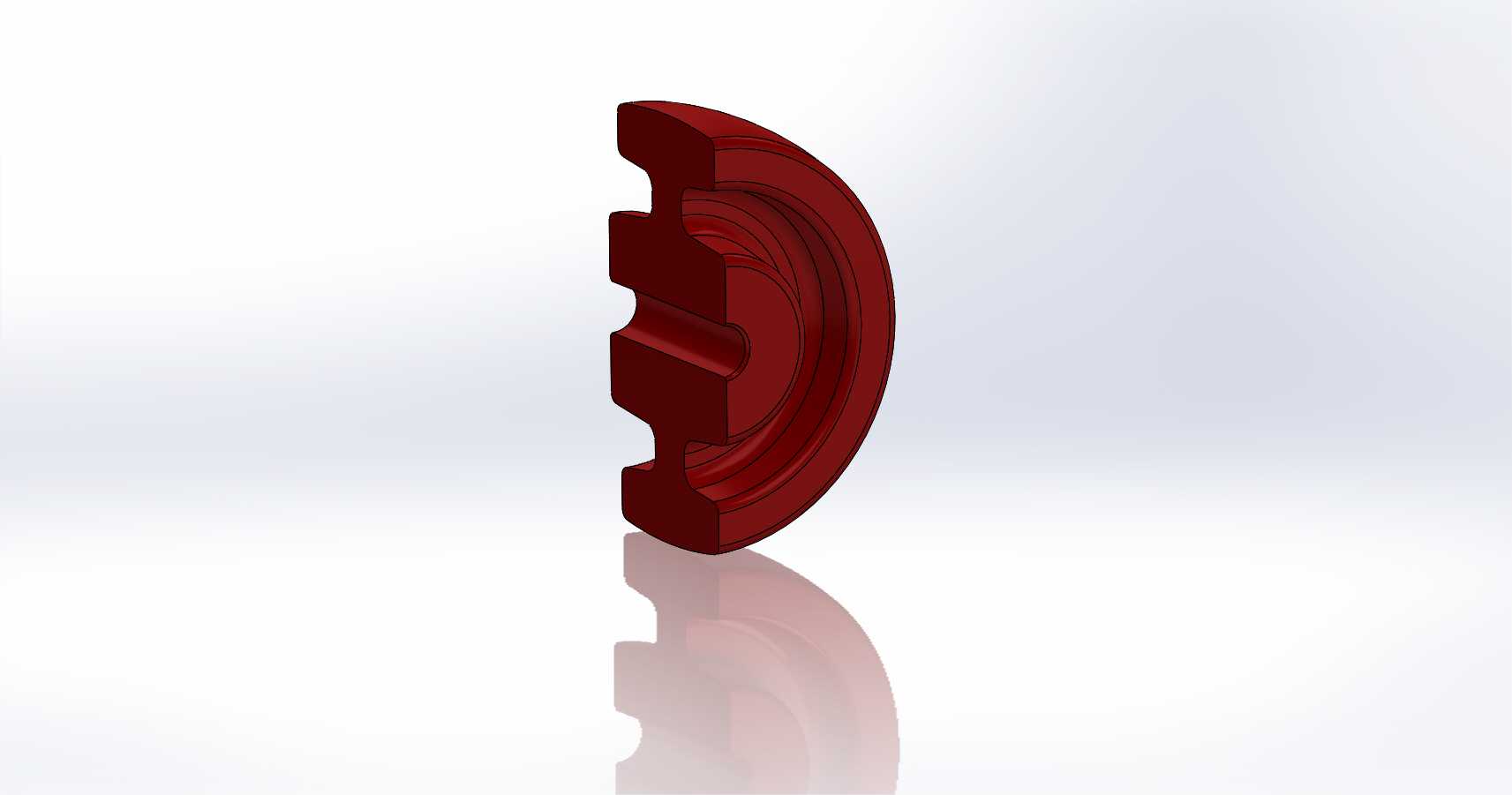

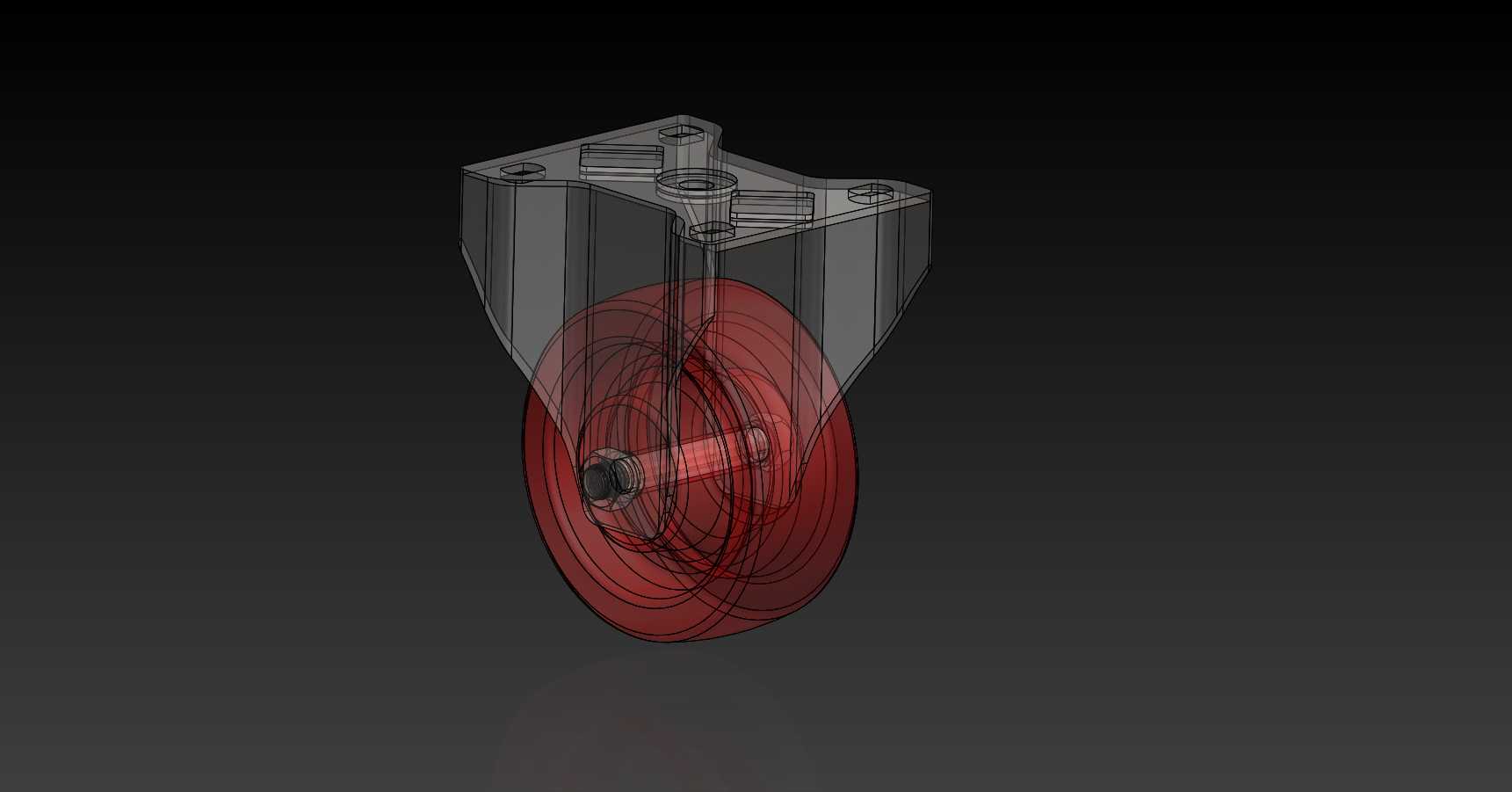

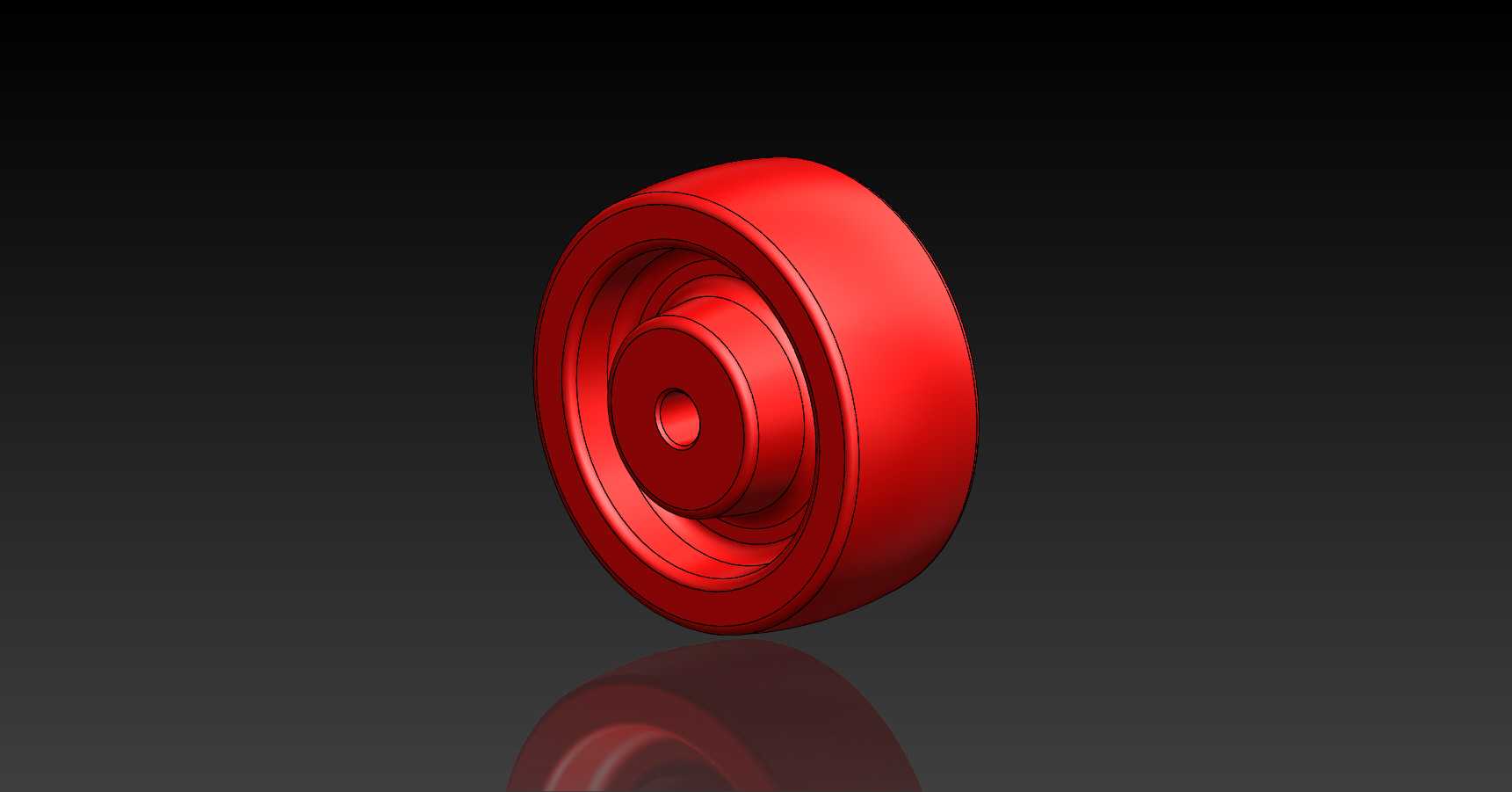

　　从结构设计逻辑来看，轮体采用改性增强塑料材质，通过内部加设环形加强筋结构，替代传统纯实心塑料轮的冗余用料，在控制整体重量的前提下，轮体径向抗冲击能力较普通PP轮提升40%以上，轮面做微弧面处理，接触地面时的压强分布更均匀，在环氧地坪、水泥地面、瓷砖地面等常见工业与商用地面上滚动时，不会留下明显压痕，滚动阻力也控制在较低水平，单人即可推动搭载满负载的设备移位。轮体中心镶嵌金属衬套，与轮轴配合的位置避免塑料直接受力，解决长期转动后塑料轴孔磨损松旷的问题，衬套与轮体注塑时一体嵌合，不存在装配间隙，转动过程中不会出现衬套跟转、异响的情况。

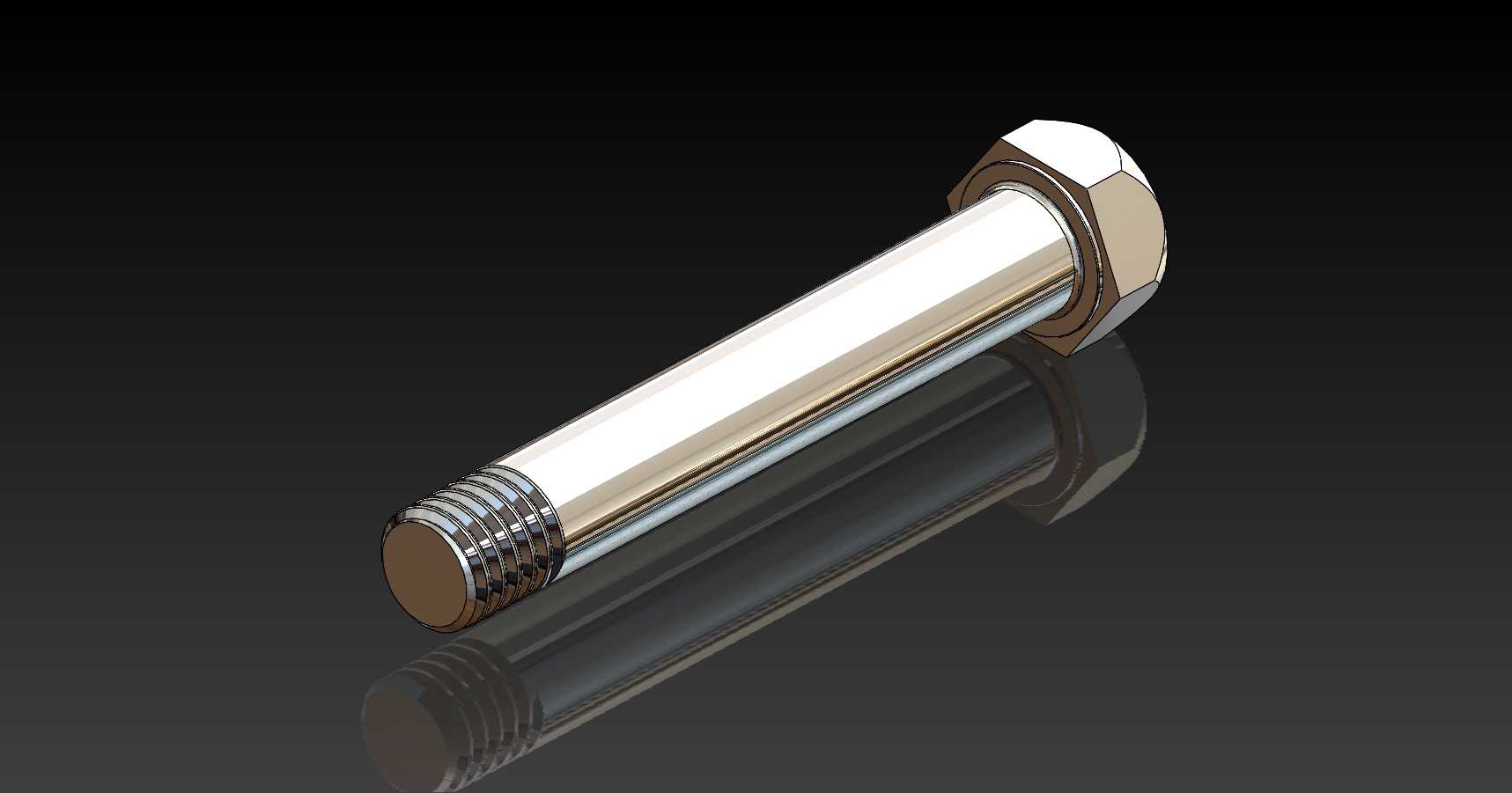

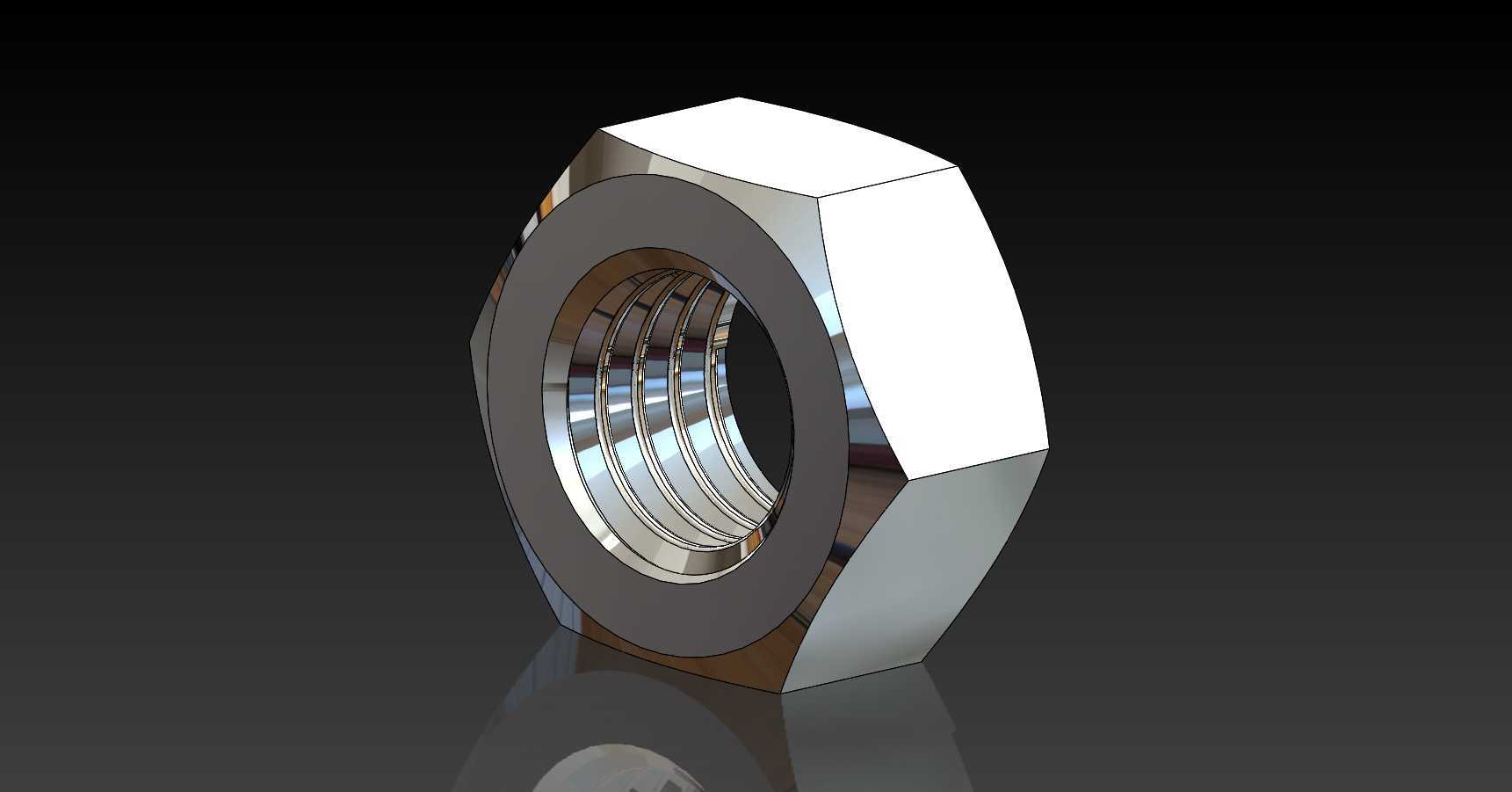

　　上部的安装支架采用冲压钢板成型，表面做镀锌防锈处理，支架的回转支承结构采用双滚珠道设计，相比单滚珠结构的万向支架，转向时的阻力更小，在带负载状态下转向不会出现卡滞，支架的安装板采用标准四孔安装位，孔位间距适配行业通用的安装尺寸，安装板厚度做了加厚处理，在承受偏载冲击力时不会出现安装板翘曲、支架变形的问题。支架与轮体连接的轮轴采用带防松螺母的螺栓结构，日常维护时可以快速拆卸更换轮体，不需要整体报废支架，降低后期运维成本。

　　从安装边界尺寸来看，这款脚轮的安装板长宽尺寸为标准工业脚轮规格，安装孔中心距适配多数设备底部的预留安装位，安装时不需要额外打孔改孔，整体安装高度控制在合理区间，不会过度抬升设备的重心高度，避免设备移位时出现重心过高侧翻的风险。轮体宽度经过优化，既保证足够的接地面积降低轮面压强，又不会因为过宽导致转向阻力过大，轮缘位置做圆角过渡，经过地面缝隙、小高度台阶时不会出现卡轮的情况，能顺利通过车间常见的地面伸缩缝、门槛条等障碍。

　　在实际使用场景中，这款脚轮的万向转向结构可以360度自由回转，设备移位时可以灵活调整行进方向，不需要大幅度调整设备姿态，适配车间内狭窄通道的移位需求。轮体的塑料材质具备一定的减震性能，经过地面小凸起时能吸收部分震动，避免设备上搭载的精密元器件因为震动出现松动、精度偏移的问题，相比全金属轮体，运行时的噪音更低，在车间、商用场所使用时不会产生过大的滚动噪音。支架的侧部做了加强翻边结构，当脚轮受到侧向冲击力时，翻边结构可以提升支架的侧向刚度，避免支架受侧向力后出现弯折、轮体偏斜的问题，延长脚轮的整体使用寿命。

　　设计过程中针对轮体的受力做了有限元校核，在额定负载下轮体的最大应力出现在加强筋与轮辐的连接位置，应力值远低于增强塑料的许用应力，长期负载下不会出现蠕变变形；支架的冲压成型过程中预留了工艺圆角，避免应力集中导致的支架开裂，回转部位的滚珠道做了硬化处理，长期转动磨损量极小，保证长期使用后转向依然灵活，不会出现转向发涩、卡顿的问题。
